Tragwerksplaner
GK-Techstroy
Bauunternehmen
Renaissance Konstruktion
Bauleiter
Philipp Nikandrow
Veranstalter
ZAO Snegiri-Gruppe
Entworfen in
2005 - 2007
Baujahr
2011 - 2015
Höhe
246m
Etagen
55
Aufzüge
17
Bebaute Fläche
164 000 m²
Lage
Moskau, Russland

Einführung

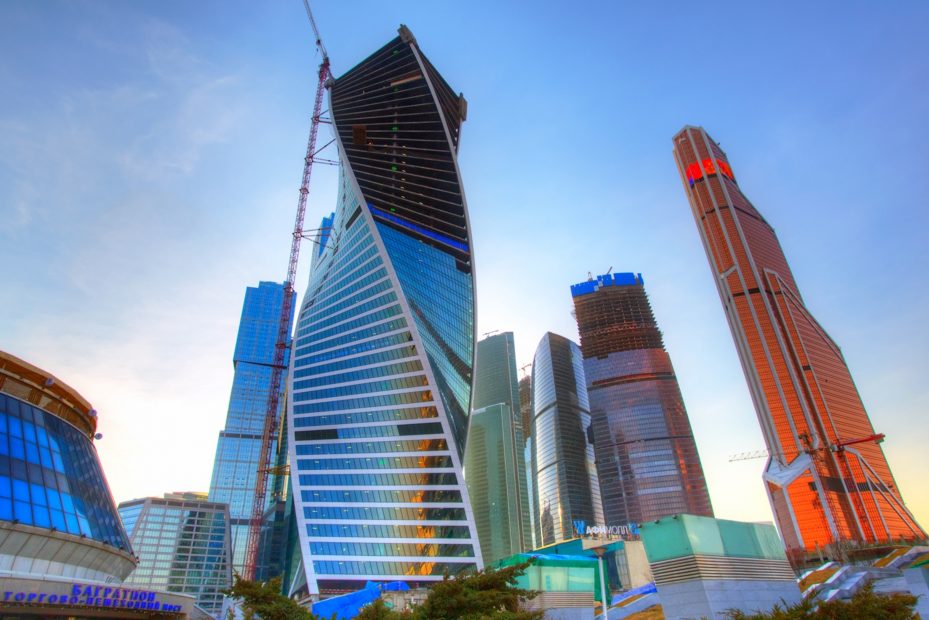

Die organisch geschwungene Silhouette des Evolution Tower (russisch Башня Эволюция), auch bekannt als City Palace Tower, hebt sich von den hohen Glastürmen ab, die diese neue Komposition in der Moskauer Landschaft bilden. Die kühne Form und die zeitlose Ästhetik, die durch die einzigartige Architektur geschaffen wurden, haben zum wirtschaftlichen Erfolg dieses Projekts beigetragen. Der gesamte Turm wurde von dem russischen Unternehmen Transneft als Firmensitz erworben, und der öffentliche Platz hat zusammen mit dem Einkaufszentrum für seinen Erfolg gesorgt. Hochwertige Architektur, feine Details, modernste Haustechnik und Kommunikation in einem Büroturm der Klasse A., zusammen mit der optimalen Verkehrsanbindung, dem direkten Zugang zur U-Bahn-Station von der Lobby aus, dem großen Parkplatz, der Nähe zum Bootsanleger und den Hubschrauberlandeplätzen, machen diese Immobilie für Mieter und Besucher sehr attraktiv.

Der Turm bietet ca. 85.000 m² Einzelhandels- und Freizeiteinrichtungen sowie 85.000 m² Büro- und öffentliche Funktionen, einschließlich eines Standesamtes im Erdgeschoss. Die Einbeziehung des Standesamtes inspirierte das Team von Architekten und Künstlern bei der Konzeption des Gebäudes.

Geschichte

Das ursprüngliche Konzept eines spiralförmigen Turms an der Stelle des heutigen Evolution Towers wurde 2005 entwickelt: der City Palace Tower. Im Jahr 2004 planten die Moskauer Behörden den Bau des Hochzeitspalastes, eines Standesamtes mit feierlichen Räumlichkeiten im 16. Stock eines 30.000 m2 großen Gebäudes. Der Gewinner des internationalen Wettbewerbs, Philipp Nikandrov, schlug in Zusammenarbeit mit dem Studio RMJM eine ausgewogene Komposition aus „verdrehtem Glas“ vor, zwei vollständig verglaste Türme unterschiedlicher Höhe mit einer leichten Verdrehung in der Geometrie der gegenüberliegenden Fassaden.

Nach zahlreichen Entwurfsänderungen und Vorschlägen einigten sich die Architekten und die Behörden 2006 darauf, dass das Registo im Erdgeschoss im Atrium eines geschwungenen, verglasten Gebäudes untergebracht werden sollte. Im Jahr 2008 wurde die Baugenehmigung erteilt, doch Ende desselben Jahres wurde das Projekt aufgrund der Auswirkungen der weltweiten Wirtschaftskrise bis 2011 auf Eis gelegt. Ein neues Architekturbüro und ein neuer Bauunternehmer kamen hinzu, und es wurden drastische Änderungen am Entwurf vorgenommen, die die Fassade und das Funktionssystem betrafen. Das Gebäude wurde in Evolution Tower umbenannt.

Standort

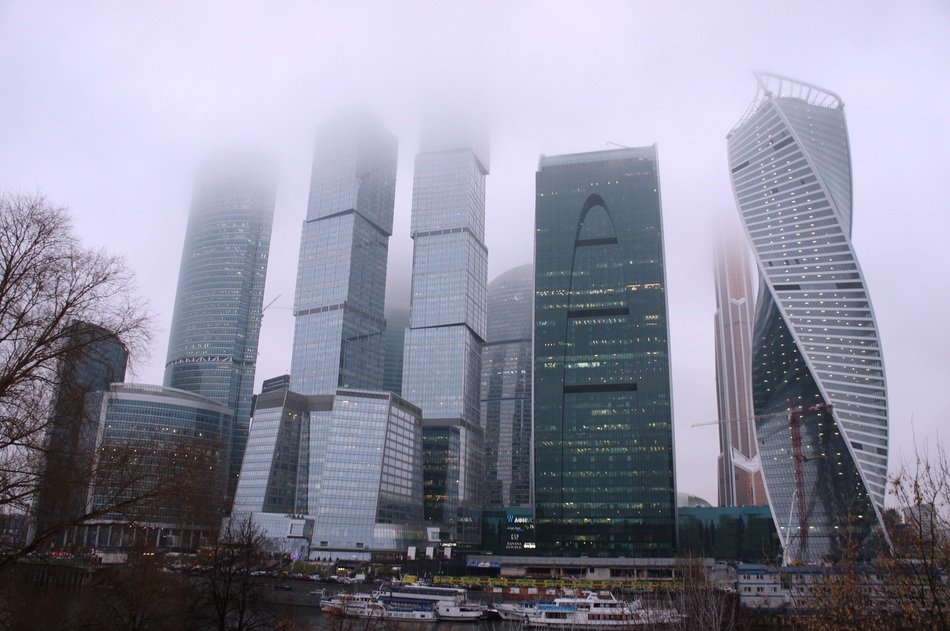

Der Turm befindet sich in den Blöcken 2 und 3 des Internationalen Geschäftszentrums in Moskau, Russland, das am Presnenskaja-Ufer des Moskwa-Flusses errichtet wurde.

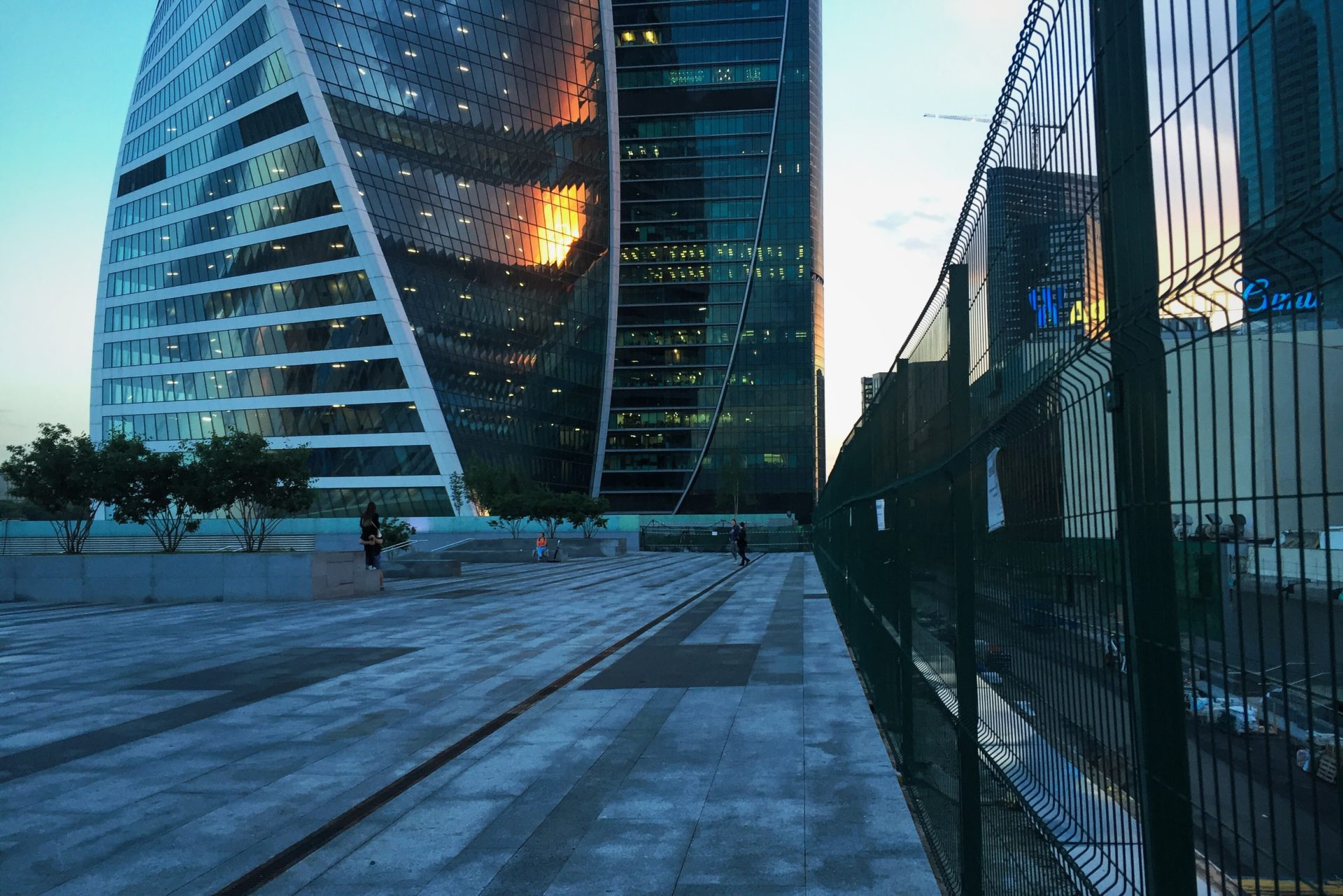

Das neue Multifunktionszentrum erstreckt sich über eine Fläche von 2,5 Hektar, von denen 2 Hektar auf einen begrünten öffentlichen Platz entfallen, zu dem auch eine 10 m hohe Freitreppe gehört, über die man vom Bagration-Damm und von der Fußgängerbrücke zu den oberen Ebenen der begrünten Terrassen mit Rasenflächen, Bäumen, Wasserfontänen und Beleuchtung gelangt.

Konzept

Tony Kettle vom Architekturbüro RMJM, die schottische Künstlerin Karen Forbes und der russische Architekt Philipp Nikandrov waren an dem Entwurf beteiligt.

Sowohl der Bauträger als auch die Architekten hatten von Anfang an das Ziel, einen wiedererkennbaren und symbolträchtigen Turm zu schaffen, der zur neuen Ikone des zeitgenössischen Moskau werden sollte.

Inspiriert von Rodins Der Kuss, Tatlins Turm und der Basilius-Kathedrale, spiegelt das Design des Gebäudes deren skulpturale Formen wider, wobei die Böden eine deutliche Wendung erfahren. Der Turm soll zwei Liebende oder auch Bänder darstellen, die in einer spiralförmigen Umarmung eingefroren sind, und ist eine elegante Konstruktion. Die Designer waren der Meinung, dass dieser Entwurf die Geschwindigkeit und Energie des Moskauer Stadtlebens aufgreift und zelebriert.

Der skulptural gedrehte Turm ähnelt einem DNA-Molekül, wobei sich zwei gegenüberliegende Fassadenbänder verdrehen und fließend in eine Metallstruktur auf dem Dach übergehen. Dies symbolisiert eine evolutionäre Spirale, die die Entwicklung der menschlichen Zivilisation und den Fortschritt durch ihre baulichen Leistungen feiert.

Räume

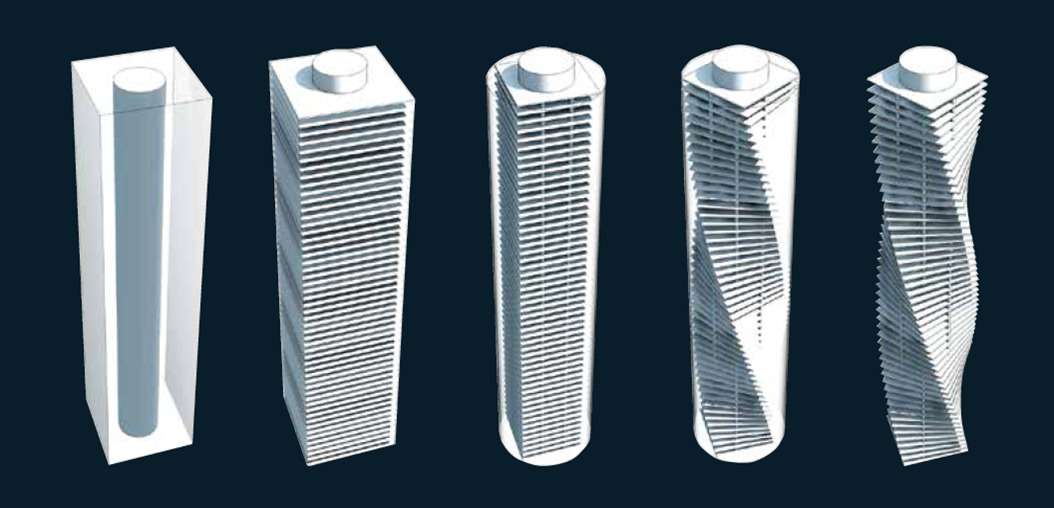

Der 82.000 m² große und 246 m hohe Büroturm verfügt über 55 Stockwerke über dem Straßenniveau, von denen sich 50 um die Achse 156º drehen, 3º auf jedem Stockwerk in Bezug auf das darunter liegende Stockwerk, im Uhrzeigersinn, und 3 Untergeschosse. Mit der zum Zeitpunkt der Fertigstellung weltweit größten kaltgefalteten Verglasung bietet die Fassade des Turms eine nahtlose, schwebende Reflexion, die vertikal Panoramen der Skyline zeigt, wobei reflektierte Wolken, die sich nach oben bewegen, die dynamische visuelle Wirkung des sich drehenden Turms verstärken – ein optischer Effekt, der in der weltweiten Architektur beispiellos ist.

Die Krone mit einer stählernen Tragkonstruktion, die aus zwei gedrehten Bögen besteht, bietet einen Hubschrauberlandeplatz an der Spitze sowie die offenen Decks der Aussichtsplattformen auf den Ebenen 51-52 mit dem besten Panoramablick auf die Moskauer Uferpromenade und den Blick auf das historische Zentrum.

Im Erdgeschoss des Turms ist ein Standesamt untergebracht, weshalb der Turm auch als Hochzeitsturm bezeichnet wird.

Bürgerlicher Platz

Der äußere Teil des Daches, der die Gewerbeflächen überdeckt, ist für Brunnen, Caféterrassen und Landschaftsgestaltung vorgesehen. Der Höhenunterschied von 10 Metern zwischen der oberen Ebene des Stadtgebiets und der Böschungshöhe wird durch Rolltreppen ausgeglichen, die durch ein gewölbtes Dach vor Niederschlägen geschützt sind.

Unterirdisch

Unter dem öffentlichen Platz befinden sich in drei Untergeschossen rund 28.000 m² Einzelhandels- und Unterhaltungsflächen, die Evolution Gallery und ein großes Parkhaus mit einer Kapazität für 1.350 Fahrzeuge. Diese Räume haben Ausgänge zum Turm, zur U-Bahn-Station Vystavochnaya und zur Fußgängerbrücke Bagration.

Das Einkaufszentrum bietet einen Food Court, ein 6.000 m² großes Familienunterhaltungs- und Bildungszentrum mit verschiedenen Kinderaktivitäten. Es ist das erste Zentrum dieser Art in Moskau.

Struktur

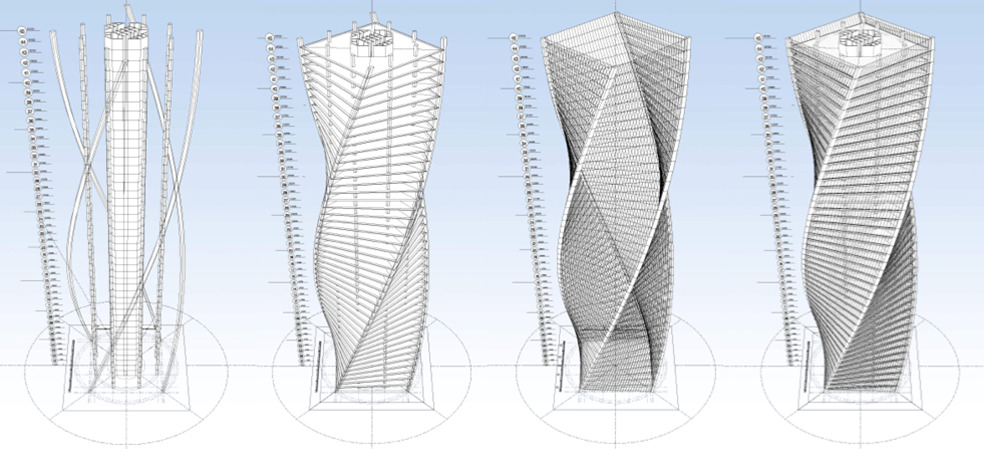

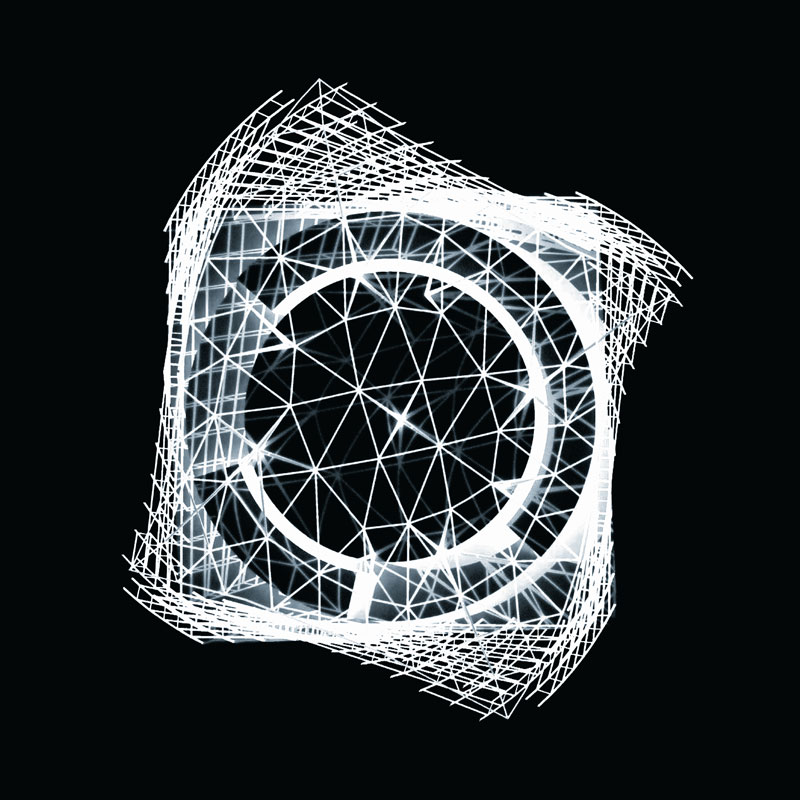

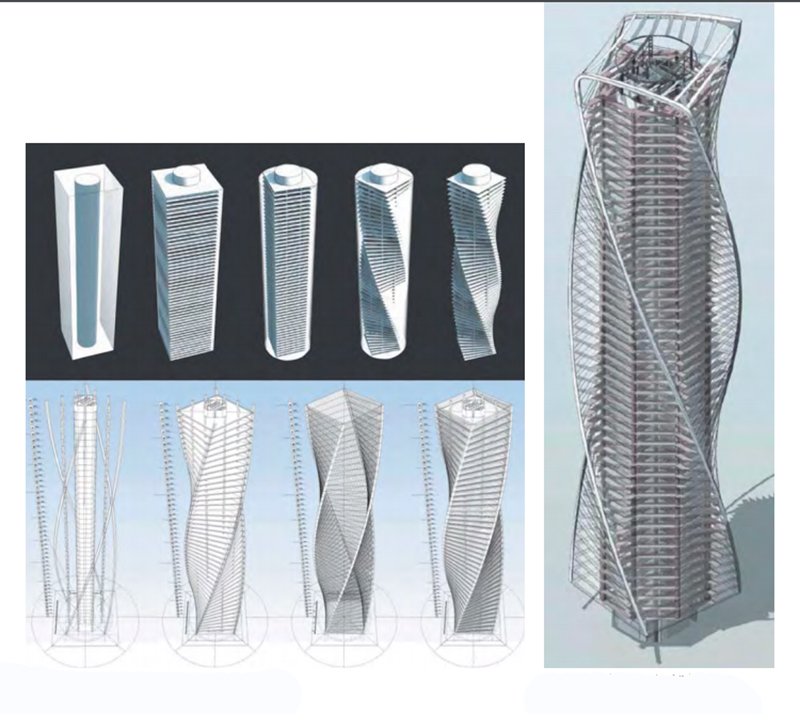

Das einfache und innovative Design basiert auf dem Prinzip der Verdrehung von quadratischen Betondecken mit vertikalen RC-Rahmen, die von einem zentralen Kern und 8 Säulen mit durchgehenden Trägern und 4 spiralförmigen Säulen an den Ecken getragen werden.

Der zentrale Kern und die acht Säulen mit einer Spannweite von 15 m zwischen den Achsen behalten über ihre gesamte Höhe eine strenge Vertikalität bei. Die vier Eckpfeiler folgen einer spiralförmigen Geometrie, und die Auskragungen der Geschossdecken außerhalb des achteckigen Rings aus acht Trägern werden durch die Verlängerung dieser Träger mit schwingungsentlastenden Klammern in fünfzehn Meter Spannweite erreicht.

Die 12 Betonsäulen und der zentrale Kern werden von einem 3,5 m dicken Dachbalken auf Pfahlgründung getragen. Es dauerte 48 Stunden, um 8.000 Kubikmeter Beton für den Teich zu gießen. Die acht kreisförmigen Säulen wurden in Abständen von 15 m aufgestellt, mit einem Durchmesser von 2,1 m unten und 1,2 m oben.

Das vorgeschlagene Tragwerkskonzept mit freitragenden Stahlbeton-Durchlaufträgern und Bodenplatten erwies sich als einfach, effizient und wirtschaftlich.

Das originelle Fassadenkonzept und die innovative Konstruktion ermöglichten es dem Team, eine visuell organische und fließende 3D-Form zu schaffen.

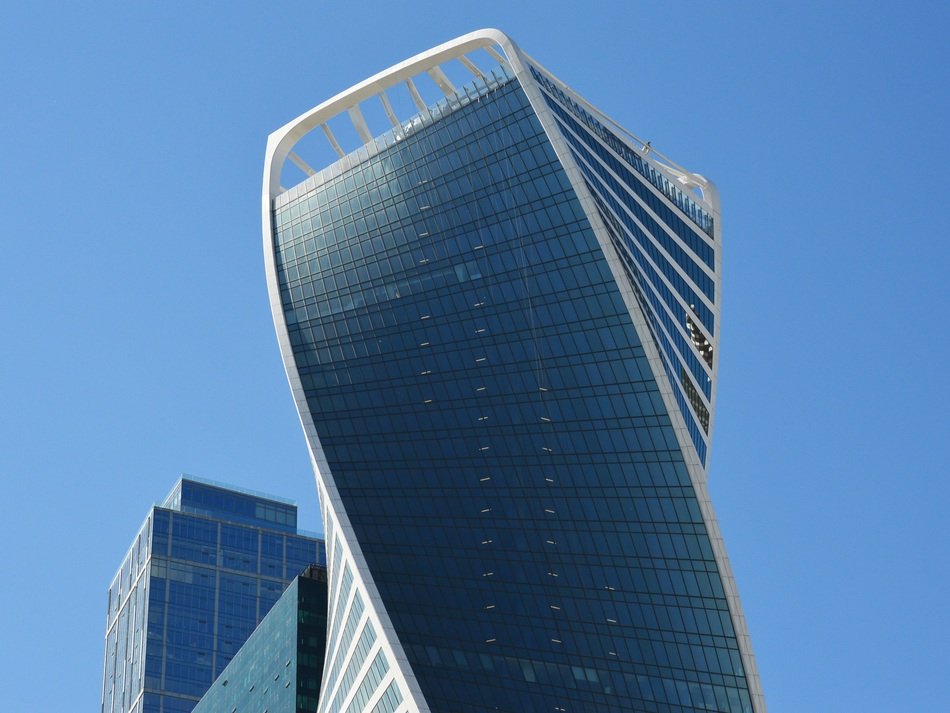

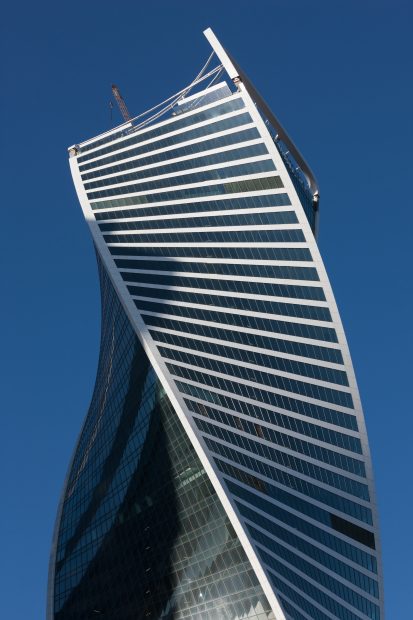

Krone

Die Krone des Turms besteht aus zwei Stahlgeflechtbögen mit einer Spannweite von 41 Metern, mit temporären Stahlstützen, die von den Mittelwänden des zylindrischen Betonkerns auskragen, und vier kleineren Bogenstützen unter den weißen Stahlbandstreifen, Rohrrahmen, die mit perforierten Stahlplatten gefüllt sind.

Schalung

Speziell entwickelte und angepasste Schalungssysteme, darunter ein innovatives Selbsthebesystem für eine abgewinkelte Spiralsäule, ermöglichten es, den Gebäuderahmen in einer für diese Geometrie beispiellosen Geschwindigkeit zu errichten: 1 Stockwerk in 6 Tagen bei einer Betonierhöhe von 4,30 m.

Materialien

Die gesamte Struktur des Turms wurde aus monolithischem Stahlbeton gefertigt. Um eine Büroumgebung der Klasse A zu erreichen, wurden internationale Lieferanten herangezogen, sei es für das Material der Fassadenverkleidung, die Verglasung, den Vertikaltransport oder die MEP-Ausrüstung.

Fassade

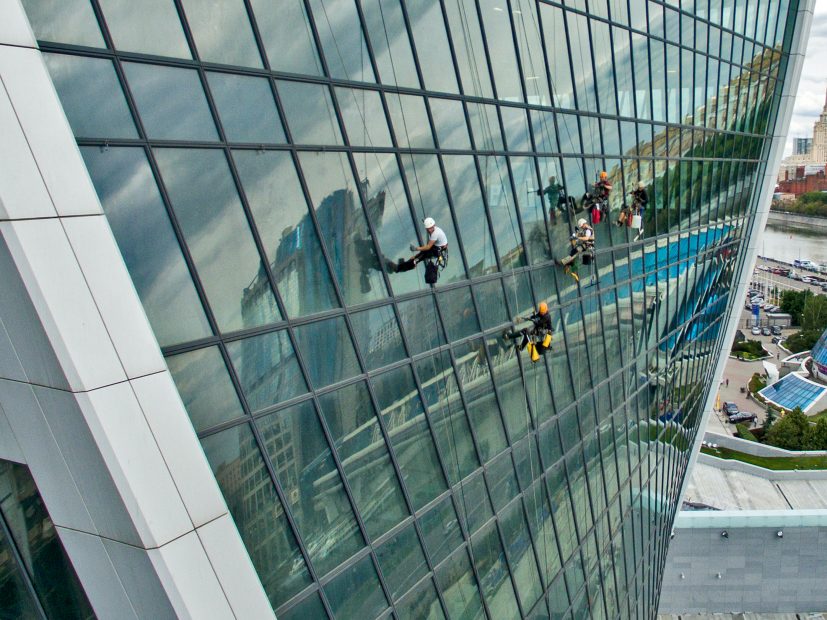

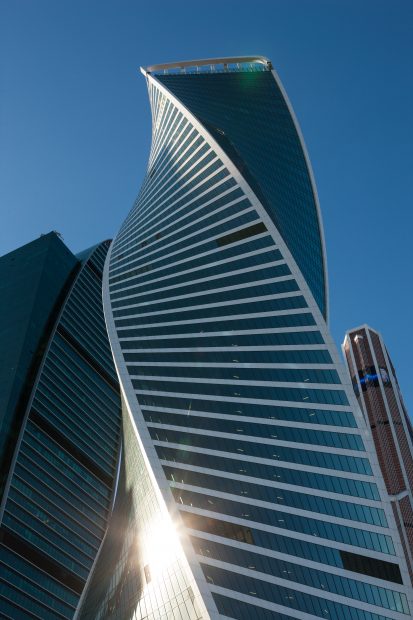

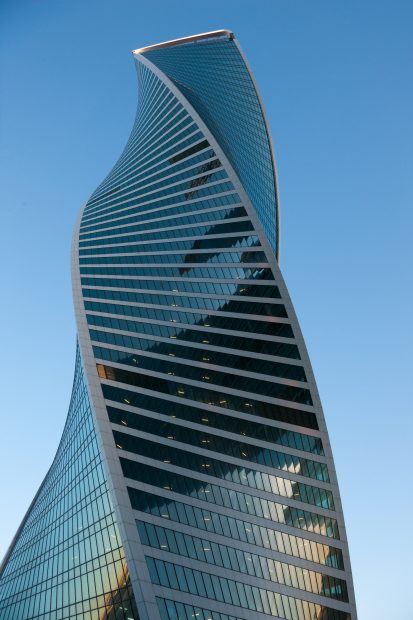

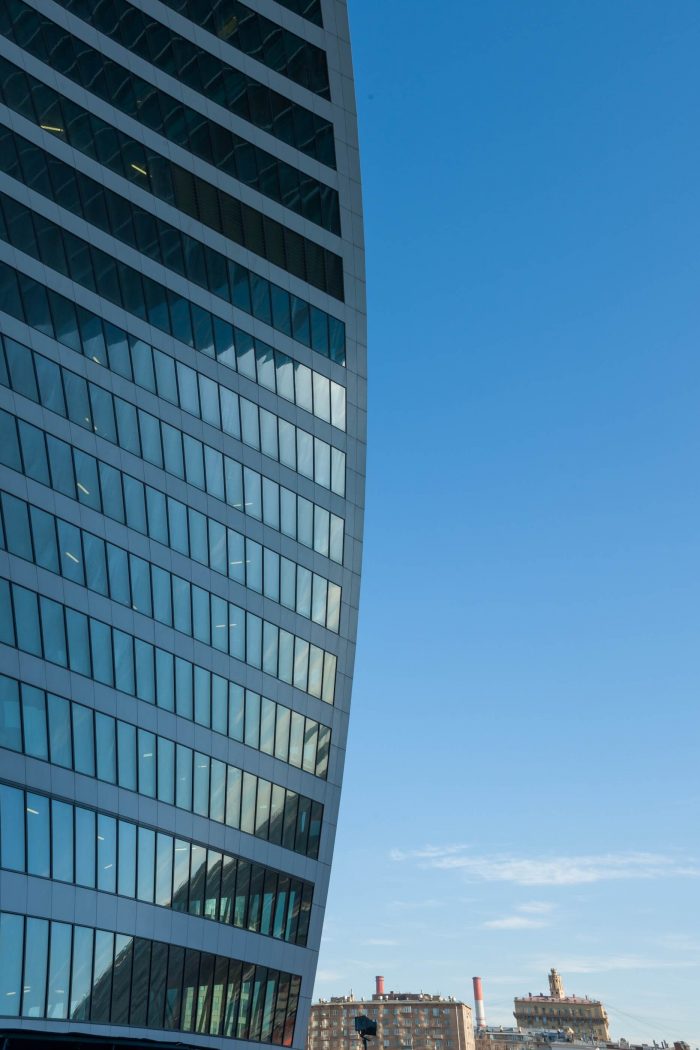

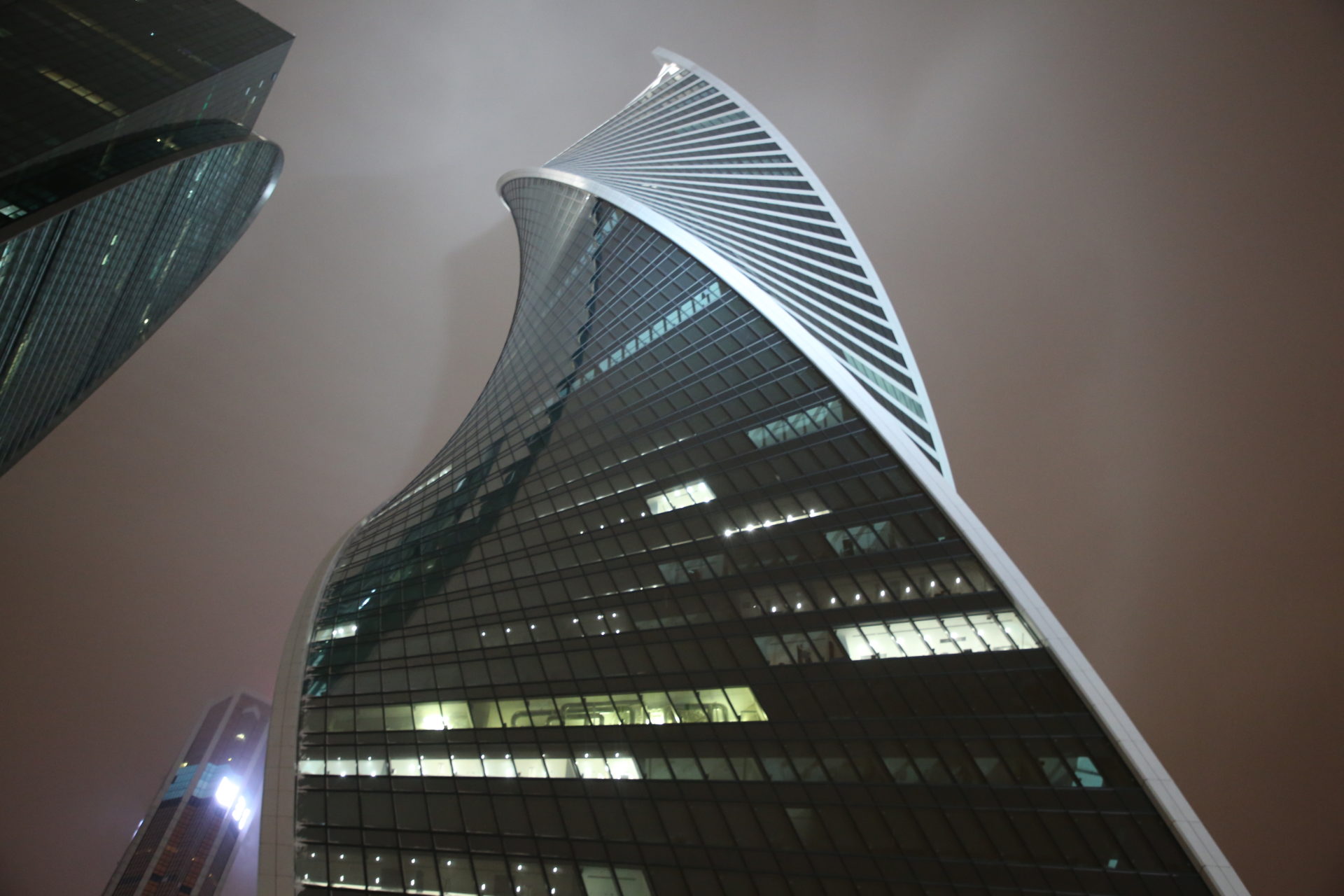

Die doppelt gekrümmte Turmhülle wurde durch den Einsatz innovativer kalt gebogener Verglasungen ermöglicht. Die Krümmung der Fassade wird durch absolut flache Gläser aus Spiegelglas in „Kaltbiegetechnik“ gewährleistet. Die Fassade sieht aus wie eine einzige Schicht aus spiralförmig gebogenem Glas. Zum Zeitpunkt ihrer Ausführung war sie die größte kaltgeformte Fassade der Welt.

Ein durchgehendes Glasband mit einer konstanten Neigung an den Ecken des Turms von ca. 14° zur Vertikalen erzeugt eine verblüffende optische Täuschung, indem es die umliegenden Panoramen Moskaus in einem Winkel von 90° zum Horizont spiegelt. Dieses Architekturglas reduziert die Sonneneinstrahlung und bietet eine gute thermische Leistung, um den rauen Moskauer Winterbedingungen zu widerstehen.

Die Gesamtverglasungsfläche beträgt 60.000 m2. In jedem Stockwerk besteht die Vorhangfassade aus 108 parallelogrammförmigen Fassadentafeln, die 4,3 m hoch und 1,5 m breit sind. Siebenundzwanzig der Platten haben zwei verschiedene Größen, die je nach Drehwinkel von +14 bis -14 Grad variieren, was die Logistik der Konstruktion erschwerte.

Die verglaste Brüstung, die die Aussichtsplattform auf Ebene 52 umgibt, besteht aus kalt gebogenem, dreifach vorgespanntem Glas mit motorisierten, klappbaren Aufsatzelementen.

Aufzüge

Das TWIN-System wurde in den Aufzügen installiert. Es ist das erste System, mit dem zwei Kabinen unabhängig voneinander übereinander und mit derselben Achse betrieben werden können.

Diese Technologie bietet zahlreiche Vorteile gegenüber dem herkömmlichen Aufzugssystem, darunter kürzere Warte- und Fahrzeiten durch eine intelligente Steuerung der Zielwahl, die von einem Computer überwacht wird, der die Logistik zwischen den Anrufen optimiert.

Sicherheit

Der Turm verfügt über wichtige Sicherheitsmaßnahmen gegen mögliche Brand- oder Terroranschläge.

Der „passive Schutz“ besteht aus einem vierstündigen Feuerwiderstand aller tragenden Strukturen und Treppenhauswände, der die für die Evakuierung des Gebäudes benötigte Zeit deutlich überschreitet. Der „aktive Schutz“ besteht aus brandschutztechnischen Einrichtungen wie einer flächendeckenden Sprinkleranlage, strategisch angeordneten Staubschutzsystemen, Gaslöschanlagen, maschineller Kernentrauchung, Drucktreppenhäusern, Beschallungs- und Fluchtwegmanagement-Systemen, Brand- und Rauchmeldern sowie einer permanenten Überwachung von Tragwerkselementen und Gebäudesystemen.

Öffentlicher Platz

Zur Sicherheit der Fußgänger wurde unter dem begrünten Boden des Platzes eine Strahlungsheizung installiert, die im Winter das zurückfließende Wasser zum Schmelzen von Schnee und Eis nutzt.

Video

Drawings

by GORPROJECT

Photos

by GORPROJECT

Otras fotos

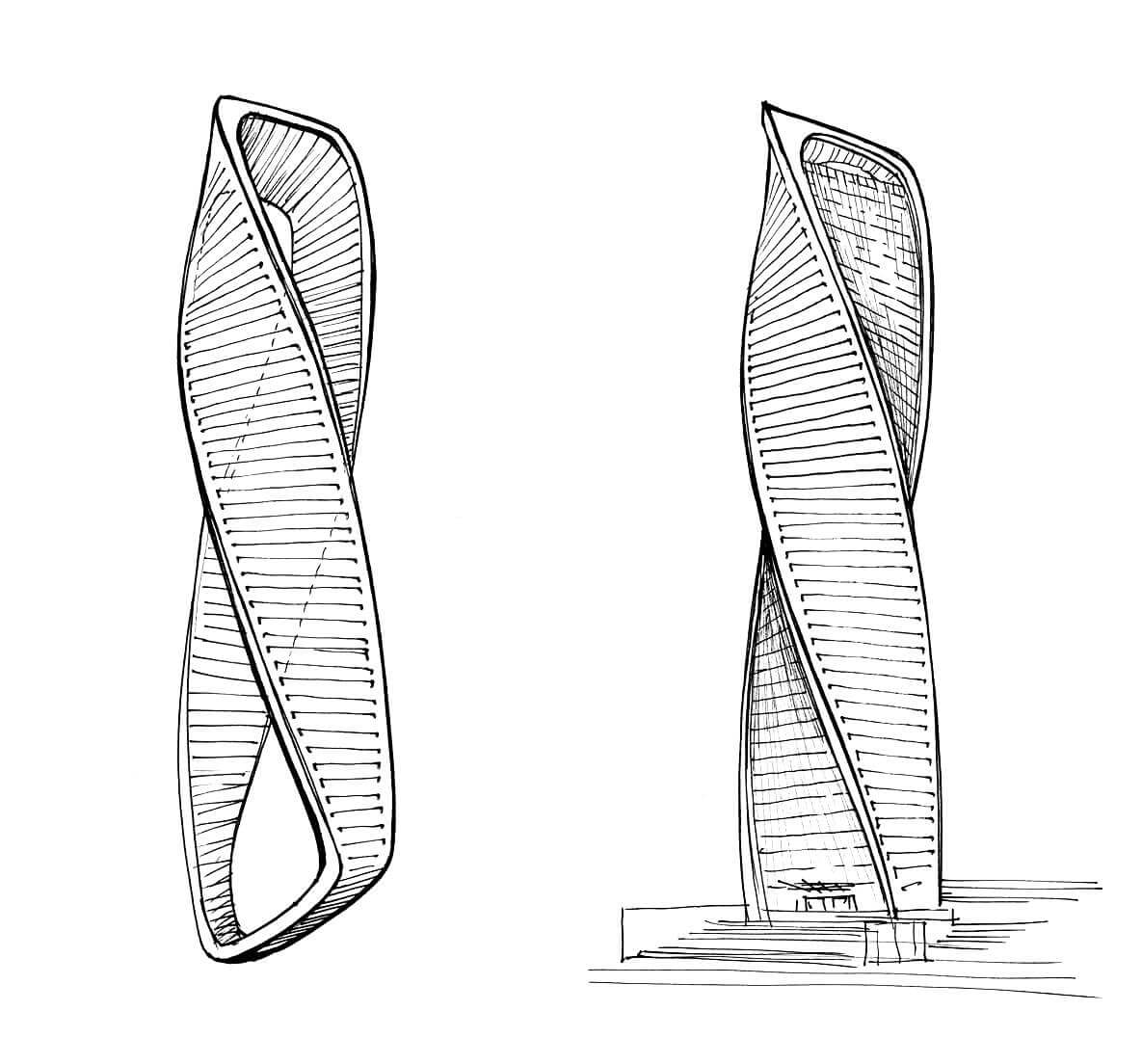

Boceto
Boceto

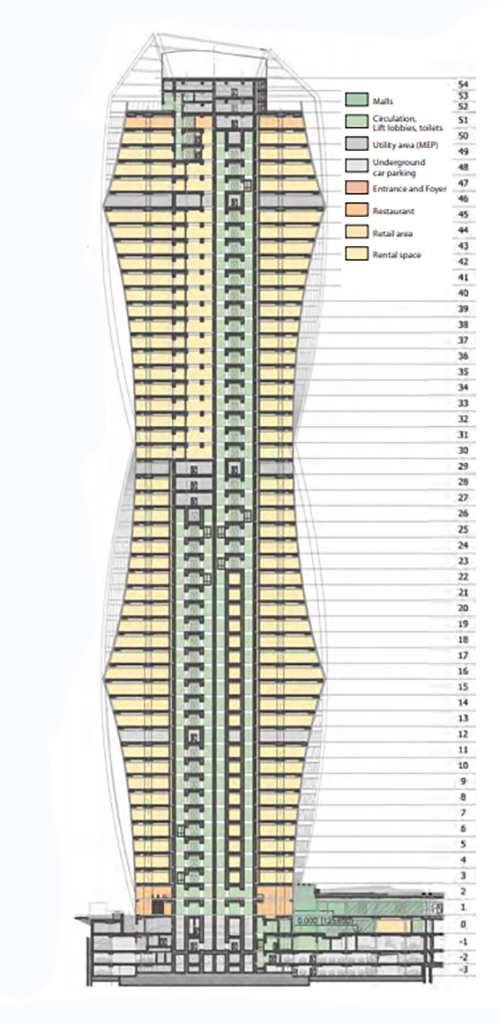

Sección
