Architekt
Ingenieur
Yoshikatsu Tsuboi, Uichi Inue
Baujahr
1961–1964
Lage
Tokio, Japan
Einige Teile dieses artikels wurden mit dem Google-Übersetzungsmodul übersetzt. Wir verstehen die qualität dieser übersetzung nicht hervorragend und wir arbeiten daran, diese mit hochwertigen menschlichen übersetzungen zu ersetzen.

Einleitung

Für die ersten Olympischen Spiele in Asien, im Auftrag des Bildungsministerium Kenzo Tange ein „signature architecture“, ein hervorragende Gebäude verwendbar nicht nur als funktional, sondern zugleich als visuelles Marketing eines Landes in wirtschaftlichen Fortschritt.

Seit 1961, der Architekt, in enger Zusammenarbeit mit Ingenieuren Uichi Inue und Yoshikatsu Tsuboi, entworfen zwei spektakuläre Turnhallen in Tokios Yoyogi Park, die auffallen und sind die wichtigsten Knoten Olympic-Set. Die wichtigsten Design Ergebnis ist ein elegantes Gebäude mit einem majestätischen Profil, das sich zu einem emblematischen Werk der modernen Architektur hat.

Lageplan

Die Olympia-Komplex wird auch als Yoyogi National Turnhalle bekannt, da es neben dem Park, der seinen Namen trägt und liegt ein renommierter grünen Bereich Tokyo, durch die Veranstaltung von der besuchten Meiji Shinto-Schrein und sein neben Harajuku Station. Ihre E 2-1-1 Jinnan, Shibuya-ku, Tokyo, Japan.

Konzept

Die Haupt-Turnhalle erinnert an eine Wüste Zelt, in der Ferne, sondern ähnelt auch eine japanische Pagode, während deutlich erinnert die kleine Schale einer Schnecke.

Ästhetik

Konstruktive Ästhetik ausgesetzt Schalen gestaltet von Felix Candela in Mexiko, Mathew Nowicki in Raleigh, North Carolina oder Le Corbusier in der Philips-Pavillon auf der Expo 1958 in Brüssel, wird von Tange in beide Gebäude neu interpretiert, obwohl der Architekt sieht nicht nur auf diesem Architekturmodell in den sechziger Jahren, aber bekräftigt seine Bereitschaft ästhetischen lehnte zugunsten der plastische Wirkung seiner Arbeit, obwohl nach vier Jahrzehnten weiterhin internationale Kritiker faszinieren, weg von konstruktive Logik, denn „Turnhallen“ nicht als ein optimiertes Schalen sind, sondern durch eine erhebend ästhetische Idee bekannt.

Raume

  • Die große Turnhalle

Die große Olympic National Turnhalle enthält eine Schwimmbad wandelanleihe in Eiskunstlaufbahn und darin liegt die Hauptpool.

Der Zugriff auf die Gehege sind auffällig und beeindruckend und werden durch kleine quadrat Lobbys pre-Sporthalle voraus.

  • Die kleine Turnhalle

Das Stadion aufnimmt das Basketballfeld und andere Ballspiele.

In diesem Stadium der Kreisform, die Strecke von dem Kreis, der durch den Tribünen versetzt ausgebildet, so dass es eine Form, die eine „Schneckengehäuse“ ähnelt, wird durch die Verschiebung in der entgegengesetzten Richtung Verteilerring verstärkt außerhalb. Das Entwurf dieser Grundrisse wurde unter Berücksichtigung der Bewegung der Publikum, sowohl am Eingang und im Inneren Verteilung später.

Tragwerk

Spannkabel

Die Tange innovative Konstruktion schafft großzügige und scharfe Kurven, die mühelos decken zwei große zentrale Unterstützung Draht, die Oberfläche der Stadien scheinen. Seine dynamische Decke und grobe Materialien bilden eine der kultigsten Bauprofile in der Welt.

  • The Great Fitness

Das Dach des Großen Gym ist ähnlich der Tragwerk der Hängebrücken suspendiert. In diesem Fall wird das Dach durch Stahlmasten in zwei Betonplatten, die ein und ziehen gleichzeitig erlauben hängen bleiben durch dicke Spannstahldrähten Bildung der Oberleitung verankert unterstützt.

Um das Dach zu bilden, schließt Tange die Oberleitung mit der Spitze der Stände, als ob sie zwei Flügel, wodurch die schwere Bild des riesigen Gebäudes.

Eine spiralförmige Stufe, in der zwei Kreisbögen mit unterschiedlichen Radien und bei dem die Enden der beiden Halbmonde gegenüberliegenden spitzen Enden, einen visuellen Eindruck erinnert an einen Speicher. Diese Form wird in der zeitgenössischen Gestaltung von einigen Kirchen, wie die neue Basilika von Guadalupe, zehn Jahre später durch Pedro Ramírez Vázquez in Mexico City konzipiert wiederholt.

Bedeckung mit Laminierttragwerk

Tange Zuflucht zu einer Kombination von Parabel und Hyperbel, konkaven und konvexen zu einer Zeit, zwischen der Krümmung der Spannseile und den Ständen, die eine elegante und anmutige Deckung, während das Auge des Betrachters ist immer anders Aus welchem ​​Blickwinkel man es betrachtet.

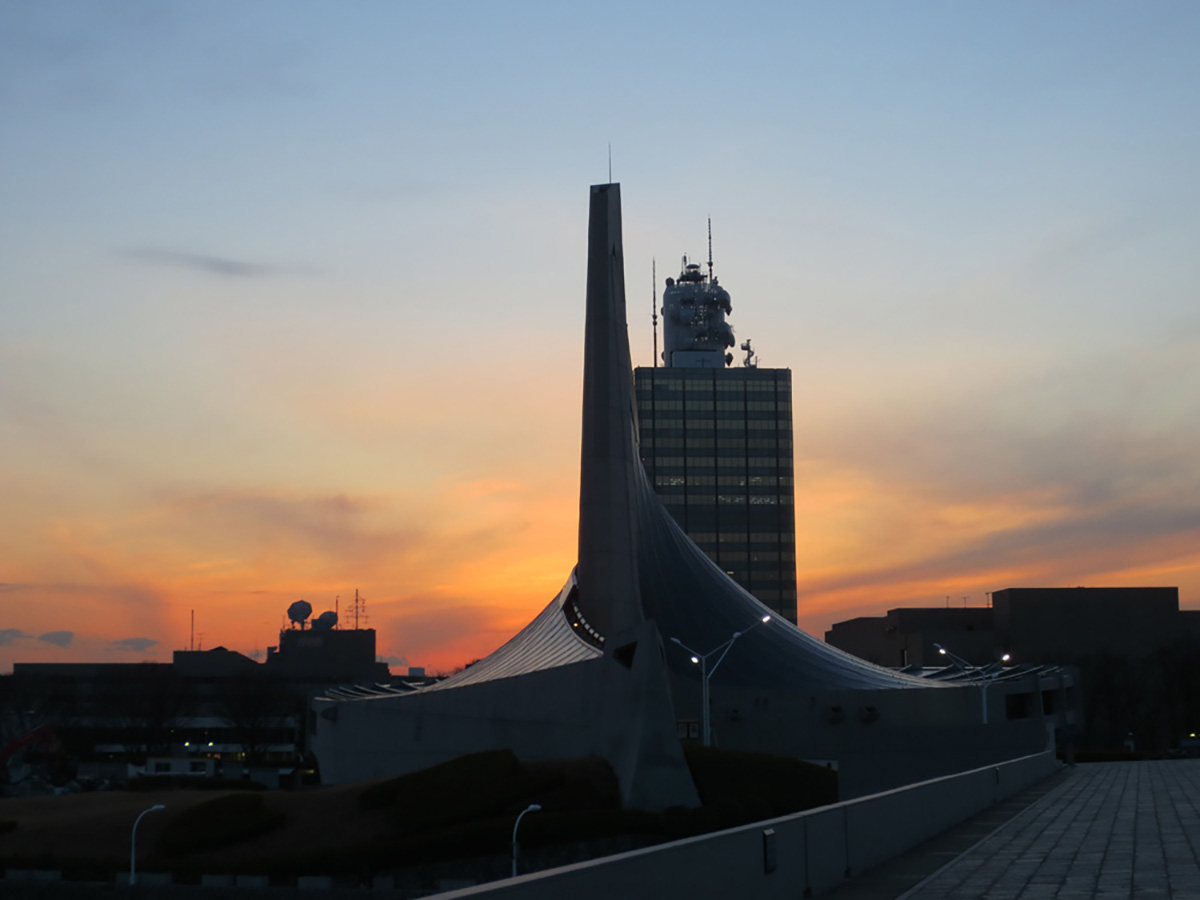

  • The Little Gym

Dies wurde auf einer kreisförmigen Basis angehoben und ein Mast Radialspannvorrichtung Kabel hängen symmetrisch. Anstelle von zwei Betonplatten, wird die einzelne Mast auf einer einzigen Platte gebaut.

Der Deckel ist als Schichtverbund ausgebildet ist, nach einem ähnlichen Prinzip wie das Drahtgeflecht mit starren Flanken. Anstelle von Stahlseilen, bilden die Struktur eine Reihe von Strahlen Aufhängelaschen, die zwischen dem äußeren Ring und einem Stahlrohr, das zwischen der Spule und dem steigt in regelmäßigen Abständen diagonalen Balken Anker abgestützt anschließend Stahlplatten von 4,5 mm Dicke und Form der äußeren Abdeckung.

Materialität

Die Gebäude sind das Ergebnis einer Kombination von Stahl, Aluminium, Glas und Beton „beton brut“, deren Gültigkeit als offensichtlich Material war ein immer wiederkehrendes Thema in der Architektur von Kenzo Tange.
