Architekt
Tragwerksplaner
August Komendant
Baujahr
1966 - 1970
Höhe
8,50m
Landfläche
6ha
Bebaute Fläche
24.000m2
Lage
2800 Valley Road, Harrisburg, Pennsylvania, USA

Einführung

Adriano Olivetti, Eigentümer der Firma Olivetti, der für die Arbeitsbedingungen in seinen Fabriken und für soziale Probleme im Allgemeinen besonders sensibel war, beauftragte den Architekten Louis Kahn die Planung einer Fabrik in Harrisburg, in der die Underwood-Schreibmaschinen und verwandte Produkte hergestellt werden sollen. Das Projekt begann 1966 und wurde 1970 abgeschlossen.

Joseph Rykwert, ein Architekturhistoriker und -kritiker, sagte, dass die Unternehmen in der Regel keine berühmten Architekten mit der Gestaltung ihrer Fabrikgebäude beauftragten. Diese Architekten wären wegen der begrenzten kreativen Möglichkeiten wahrscheinlich nicht an solchen Projekten interessiert. Dem Historiker zufolge war Olivetti damals der „anspruchsvollste“ Auftraggeber für Industriebauten überhaupt, und Kahn nahm den Auftrag nicht nur an, sondern war auch froh, für einen so anspruchsvollen Kunden zu arbeiten.

Das Werk in Harrisburg blieb mehr als 20 Jahre lang in Betrieb, bis Olivetti angesichts der Betriebskosten, die nicht mehr ausreichten, um mit elektronischen Produkten konkurrieren zu können, beschloss, es zu verkaufen.

Standort

Das Werk befindet sich in der 2800 Valley Road in Harrisburg, der Hauptstadt des Bundesstaates Pennsylvania, USA. Das etwa 6 ha große Gelände gehörte zu einem ehemaligen Bauernhof am Rande der Stadt.

Konzept

Die entscheidende Designvorgabe war, dass die Fabrik so offen wie möglich sein sollte, um eine schnelle Neukonfiguration der Anlagen zu ermöglichen, um den sich ändernden Marktanforderungen durch Elektronik und Automatisierung gerecht zu werden. Der einfachste Weg, diese Beschränkung zu erreichen, wäre der Bau der Fabrik als Stahlkonstruktion gewesen. Dennoch baute Kahn keine derartigen Strukturen und verwendete sie nach 1950 nie wieder, sondern zog die monumentalere Erscheinung vor, die er mit Materialien wie Beton und Ziegeln erreichen konnte. Louis Kahn stützte sich auf das Fachwissen von August Komendant, einem Bauingenieur und bevorzugten Mitarbeiter des Architekten, und entwarf das Gebäude in Beton. Zu dieser Zeit war Komendant bereits eine Autorität auf dem Gebiet der Techniken, mit denen die Festigkeit von Beton durch Vorspannung deutlich erhöht werden kann, so dass elegantere Bauwerke als mit herkömmlichem Beton errichtet werden können.

Gestaltung

Lous Kahn unterbreitete zwei Vorschläge, die alle von Olivetti geforderten Bedingungen erfüllten und dieselben Gestaltungsprinzipien aufwiesen: Die für den Betrieb der Fabrik geschaffene Fläche wäre das Ergebnis der Vervielfältigung und des Nebeneinanderstellens eines Moduls, das sowohl räumlich als auch strukturell sein würde.

Erster Vorschlag: Das Projekt sah ein regelmäßiges Säulenraster vor, das eine Reihe pyramidenförmiger Betonelemente tragen sollte, die nach ihrer Herstellung am Boden mit einem Kran aufgestellt und durch vorgespannte Kabel mit den Säulen verbunden werden sollten. Die pyramidenförmigen Elemente würden nach oben hin offen bleiben, damit natürliches Licht eindringen kann.

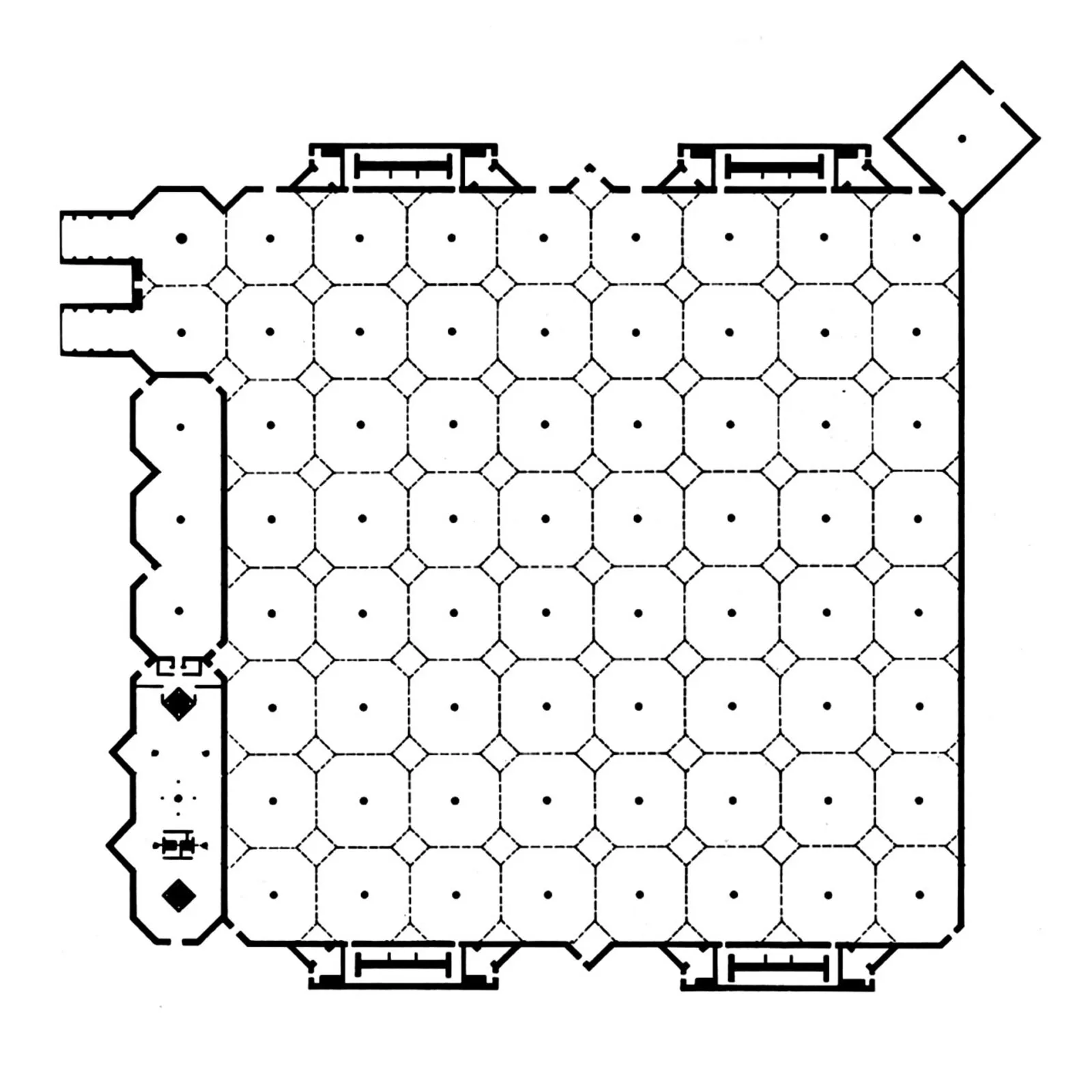

Zweiter Vorschlag: Der zweite Vorschlag wurde für den Bau der Fabrik ausgewählt. Der Raum wurde als Ergebnis der Kombination von 72 sich wiederholenden Elementen in 9 Reihen und 8 Spalten konzipiert.

Räume

Das Gebäude hat einen durchgehenden Grundriss, der durch die Verwendung eines skulpturalen, aber technologisch entwickelten modularen Elements erreicht wird.

Die Stellung der Arbeitnehmer innerhalb der Fabrik wurde durch ihre Aufgaben im Produktionsprozess bestimmt. In dem offenen Raum hatten sie einen Überblick über die gesamte Produktionslinie und ihre Position innerhalb des Prozesses. Olivetti gab den Mitarbeitern eine größere Kontrolle und Freiheit über die auszuführenden Arbeiten, als es in anderen Fabriken üblich war, so dass ihre Position im Produktionsprozess nicht auf die ihnen zugewiesene Rolle beschränkt war, sondern jeder Mitarbeiter selbständig für die Fertigstellung des Produkts verantwortlich war.

Die Olivetti-Underwood-Fabrik wurde so konzipiert, dass sie ständige Umstrukturierungen in der Produktion als Reaktion auf die sich ändernden Marktanforderungen ermöglicht, indem sie eine nicht-hierarchische Gemeinschaft fördert. Aufgrund der modularen und sich wiederholenden Struktur des Gebäudes und der gleichmäßigen Verteilung des Tageslichts im gesamten Raum war kein Produktionsprozess wichtiger als ein anderer.

Parkhäuser

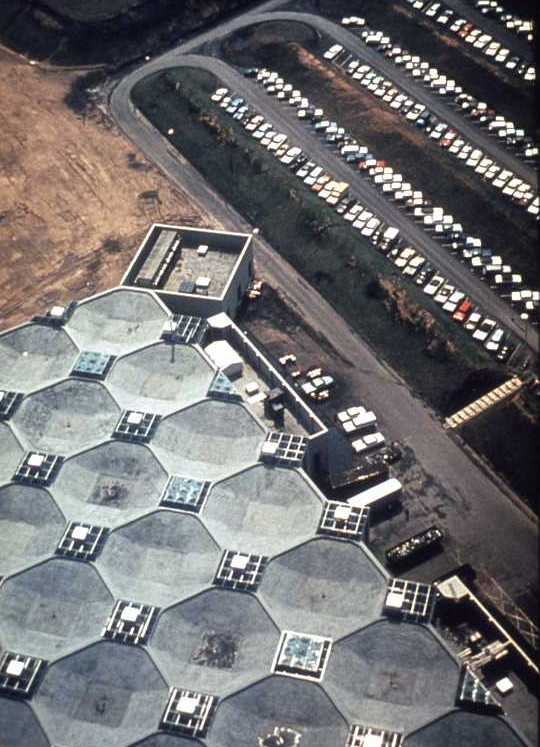

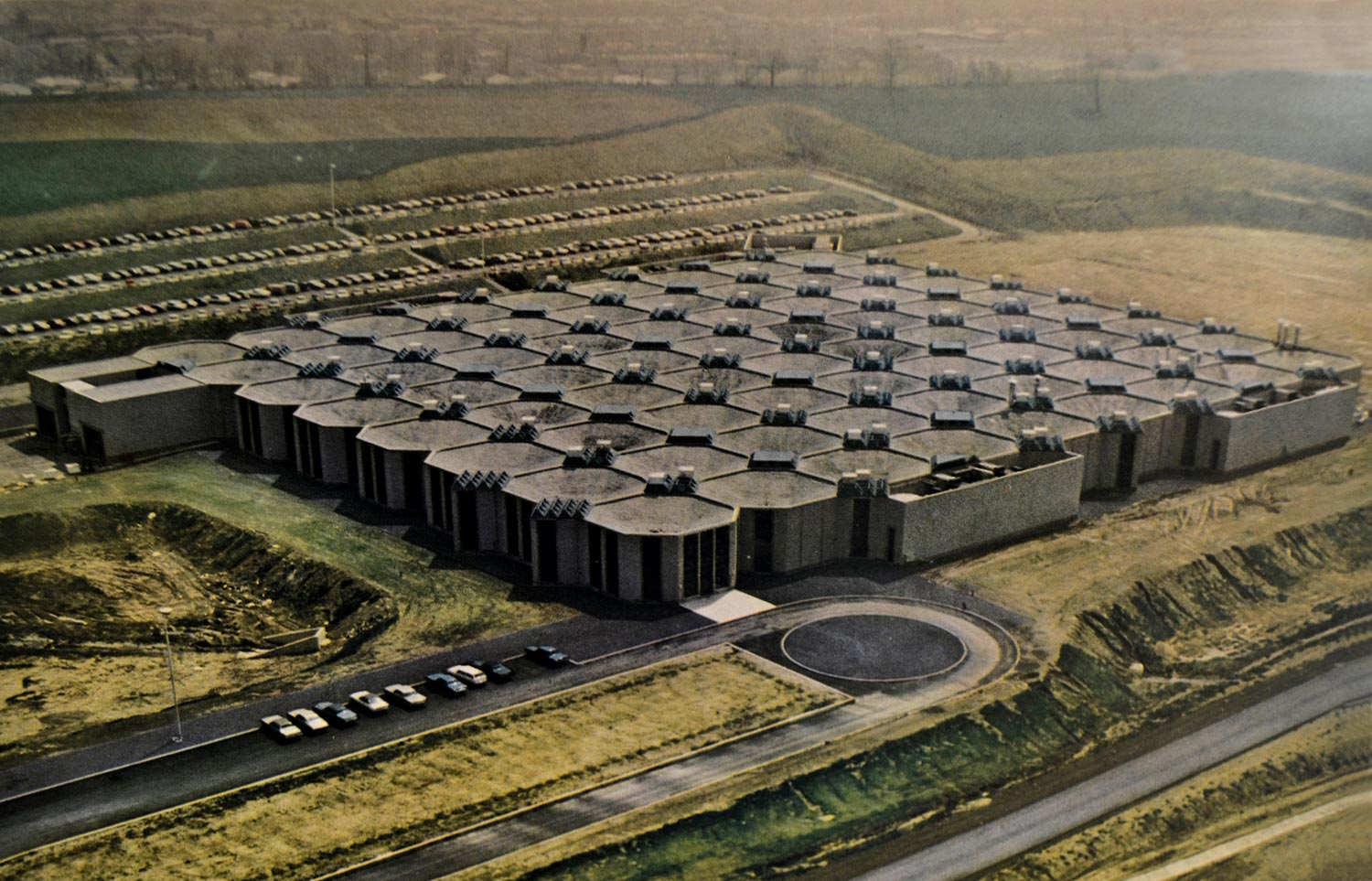

Auf der Rückseite des Werks befinden sich drei große Parkplätze, die von den Autofahrern auf der nahe gelegenen Autobahn nicht eingesehen werden können, da sie von langen Grashügeln verdeckt werden.

Struktur

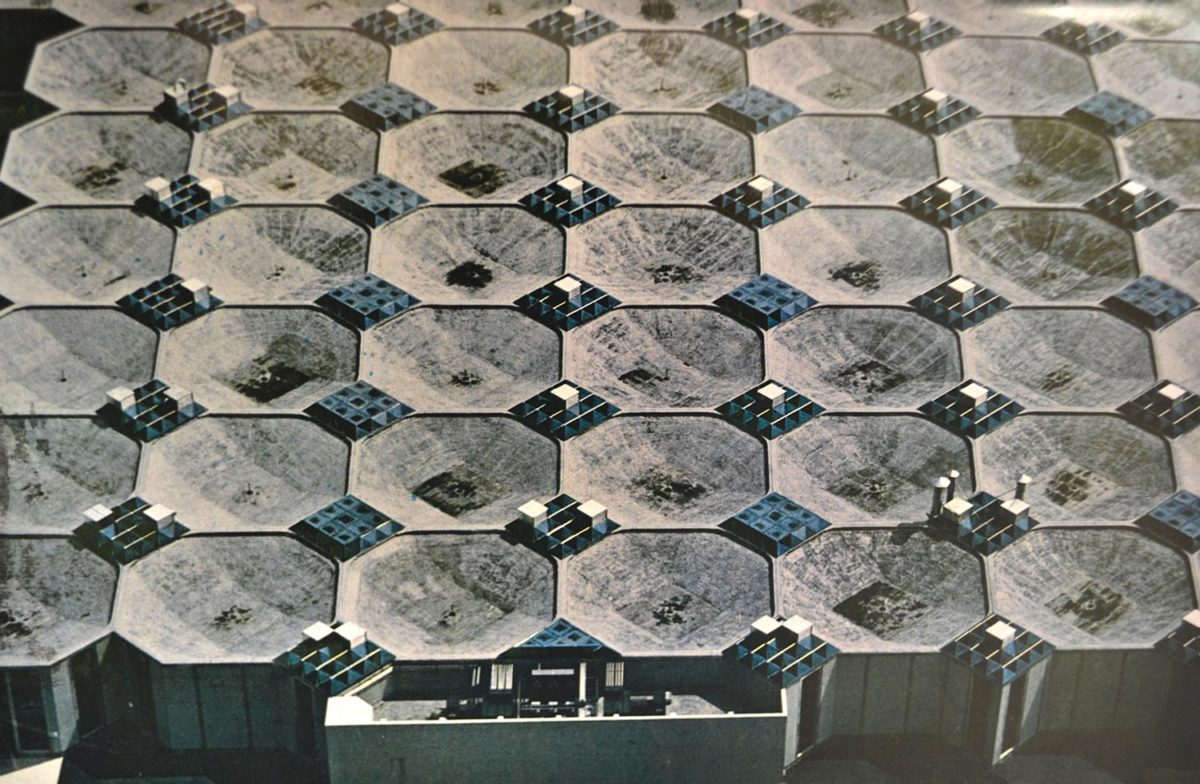

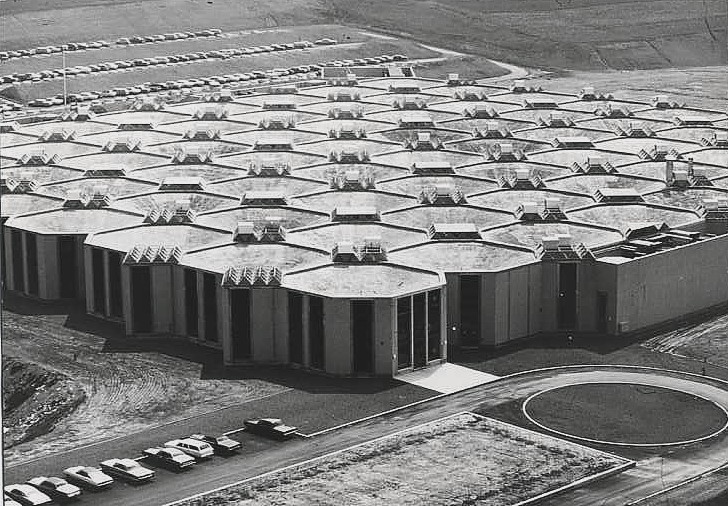

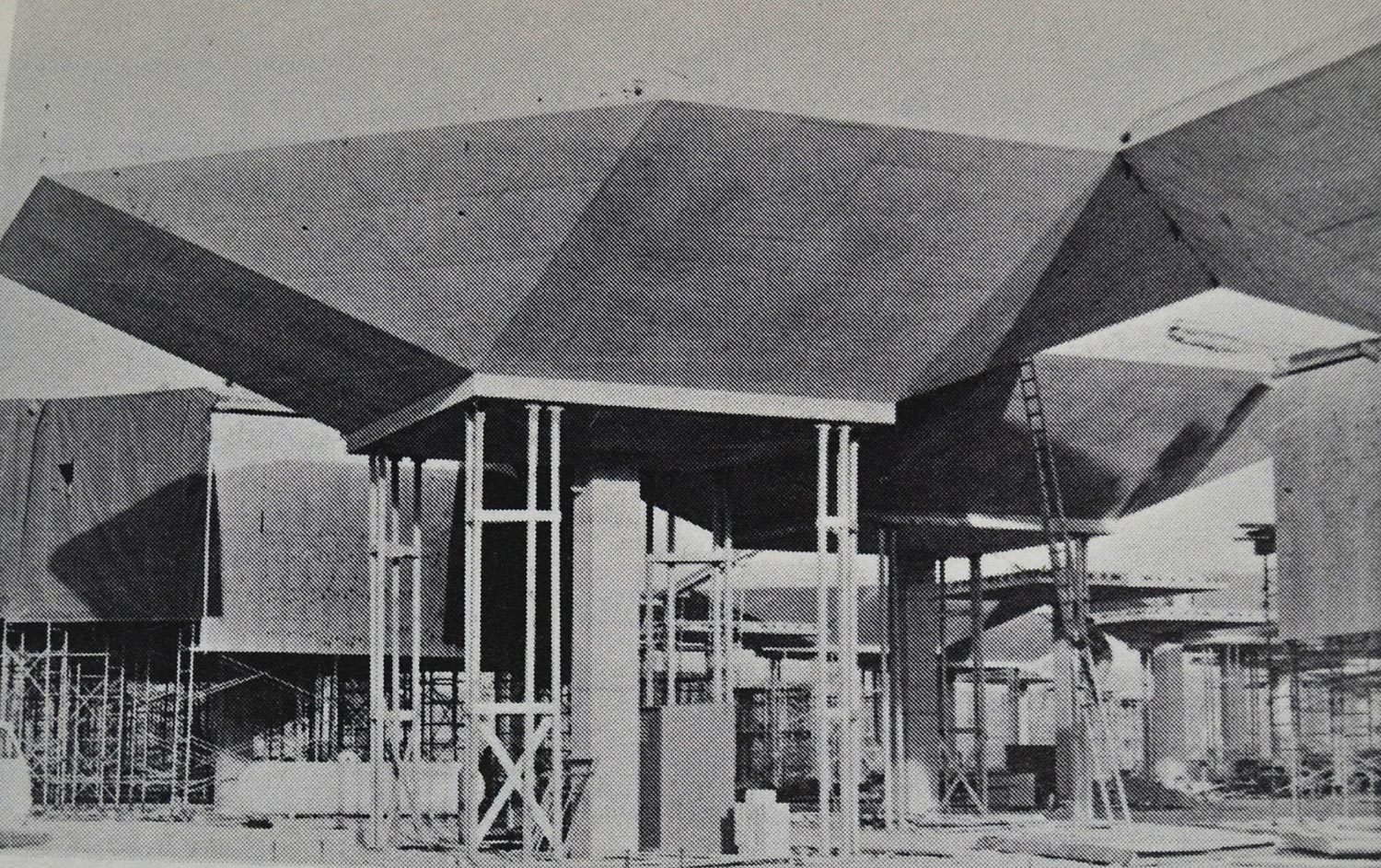

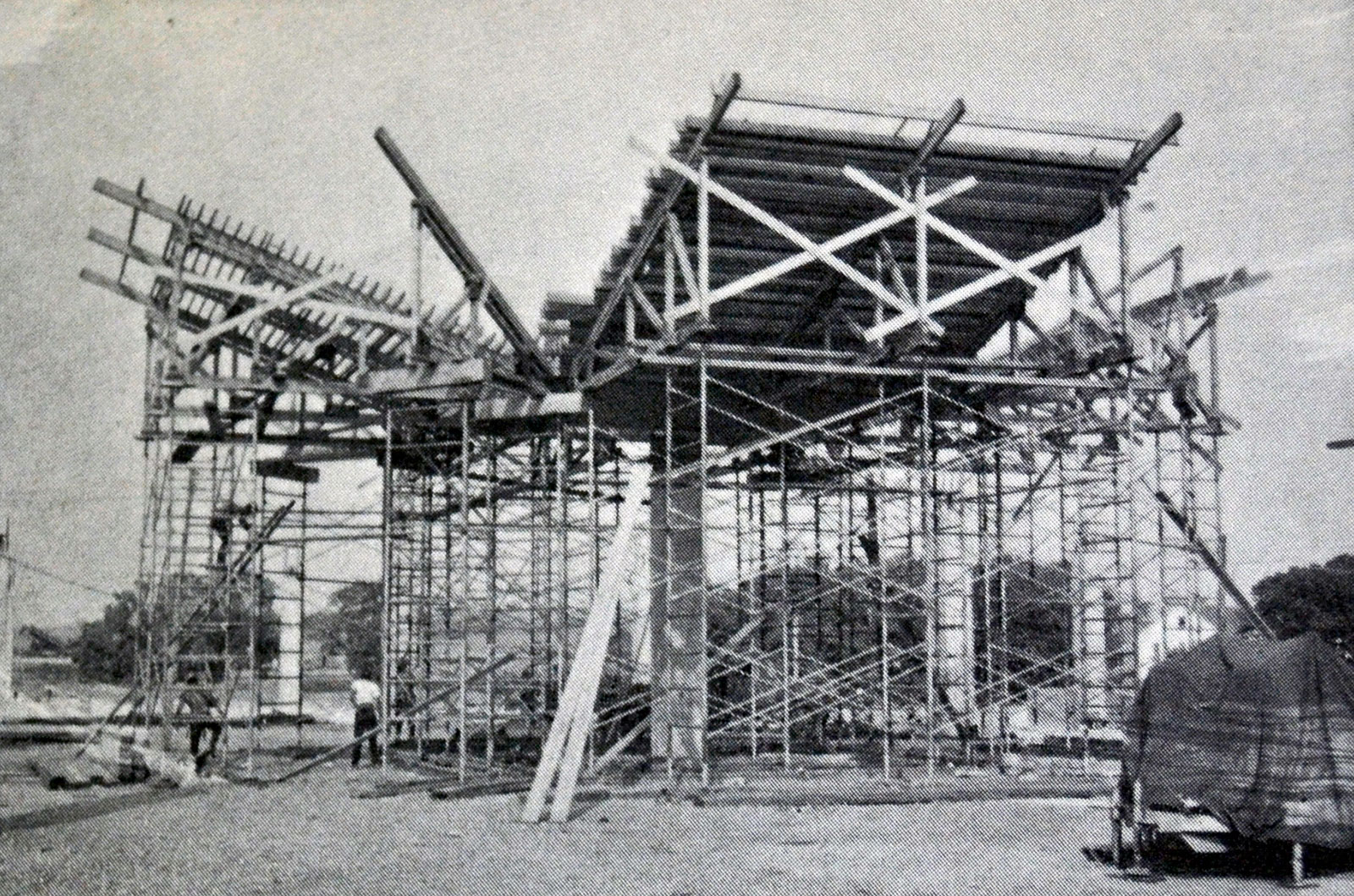

Die Olivetti-Underwood-Fabrik besteht aus 72 vorgespannten Betonelementen, die in einem 8×9-Raster in 9 Reihen angeordnet sind. Jedes Modul besteht aus einer relativ dünnen Stahlbeton-Fertigteilstütze, die eine vor Ort gegossene unregelmäßige achteckige Platte trägt. Die so entstandene, 15 cm dicke, 9 m hohe und 18 x 18 m große Platte wird an den Ecken abgeschnitten, um ein Loch zu schaffen, in das die Oberlichter eingesetzt werden. Diese Platte ist konkav, damit das Regenwasser zu den in der Mitte der Säulen befindlichen Entwässerungsschächten gelangen kann.

Da die vier äußeren Ecken jeder Einheit dort abgeschnitten werden, wo die vier Einheiten aufeinandertreffen, entsteht eine Lücke von 6,4 m pro Seite, durch die natürliches Licht durch ein lichtdurchlässiges Oberlicht in die Fabrikhalle gelangt.

„…Ich benutze das Quadrat, um meine Lösungen zu beginnen, weil das Quadrat eigentlich keine Option ist. Im Laufe der Entwicklung suche ich nach Kräften, die das Quadrat widerlegen würden…“ (Louis Kahn).

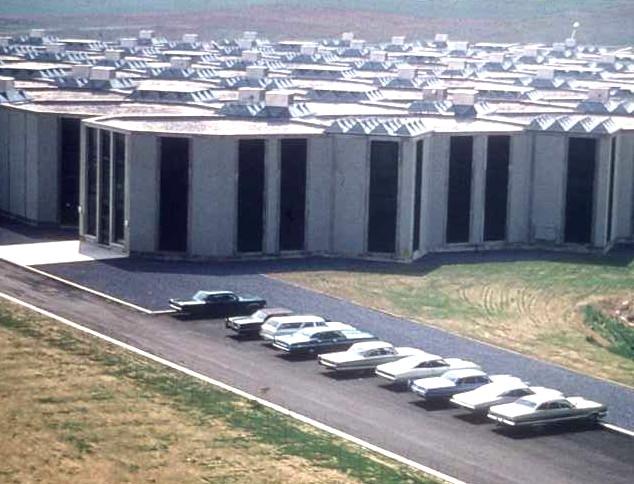

Die Umfassungswände aus vorgefertigten Betonelementen haben keine strukturelle Funktion und folgen dem Umfang des Daches. Die Wände sind vom Boden bis zur Decke von Öffnungen durchzogen.

Zusammenarbeit mit Renzo Piano

Louis Kahn war sich mit dem französischen Ingenieur Le Ricolais über die Gestaltung der Oberlichter der Fabrik nicht einig. Er schlug daher vor, die Pläne dem jungen italienischen Architekten Renzo Piano zu zeigen, der 1967-68 zusammen mit Marco Zanuso die Oberlichter aus verstärktem Polyester für die Olivetti-Werke in Scarmagno und Crema entwarf. Der junge Architekt nutzte seine Verbindungen zur Firma Olivetti, um während der Planung der Fabrik ein mehrmonatiges Praktikum bei Kahn zu absolvieren, bei dem er vor allem am Dachsystem arbeitete.

Der italienische Architekt entwarf eine ähnliche Struktur wie die, die er bereits gebaut hatte: ein quadratisches Oberlicht mit einer Seitenlänge von 6,4 Metern, das aus 16 pyramidenförmigen Elementen aus verstärktem Polyester (1,60×1,60 m) besteht, die mit Stahlstäben und -bolzen zusammengefügt wurden. Die pyramidenförmigen Elemente wurden so miteinander verbunden, dass das Oberlicht zu den vier Kanten hin leicht geneigt ist, um den Abfluss des Regenwassers zu gewährleisten.

Die Dachfläche beträgt 334 m². Die detaillierten Zeichnungen der Oberlichter tragen den offiziellen Stempel von Louis Kahn Architects mit der Aufschrift „in collaboration with Renzo Piano Architect“ am unteren Rand.

Materialien

Für den Bau wurden Betonfertigteile wie Stützen, achteckige Dachplatten und Umfassungswände verwendet. Die konkrete Struktur diente als Rahmen für künftige evolutionäre Prozesse in ihr.

Die von Renzo Piano entworfenen Oberlichter bestehen aus Glasfaserelementen und sind mit einem speziellen transparenten bläulichen Material überzogen, das das Sonnenlicht filtert und streut und so Schatten im Arbeitsbereich verhindert.

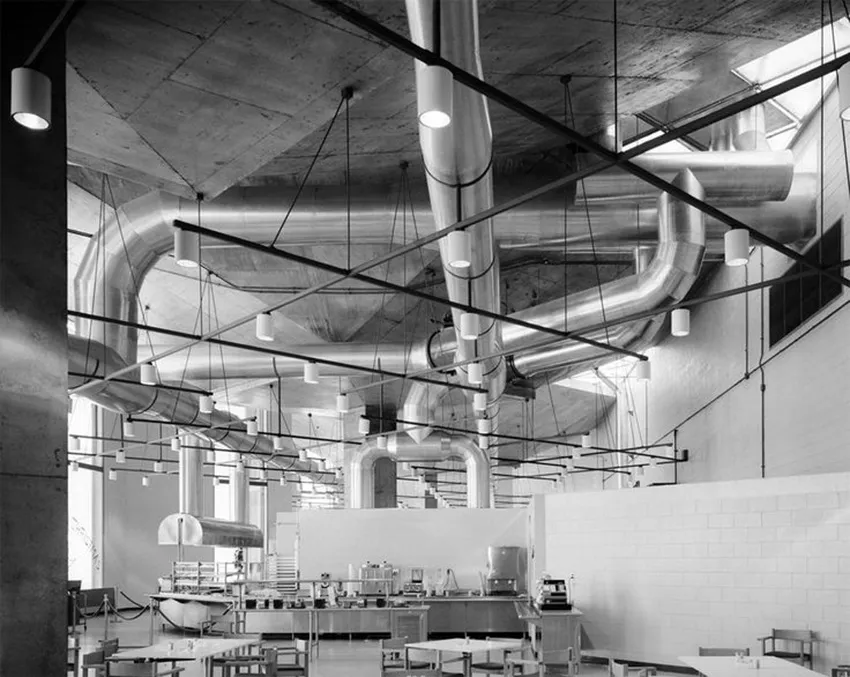

Künstliche Innenbeleuchtung, Rohre, Kanäle und andere Versorgungseinrichtungen hängen direkt an der Stahlunterkonstruktion, da es keine Zwischendecke gibt, die mit Stahlhaken oder -gittern verankert ist.

Drawings

Photos

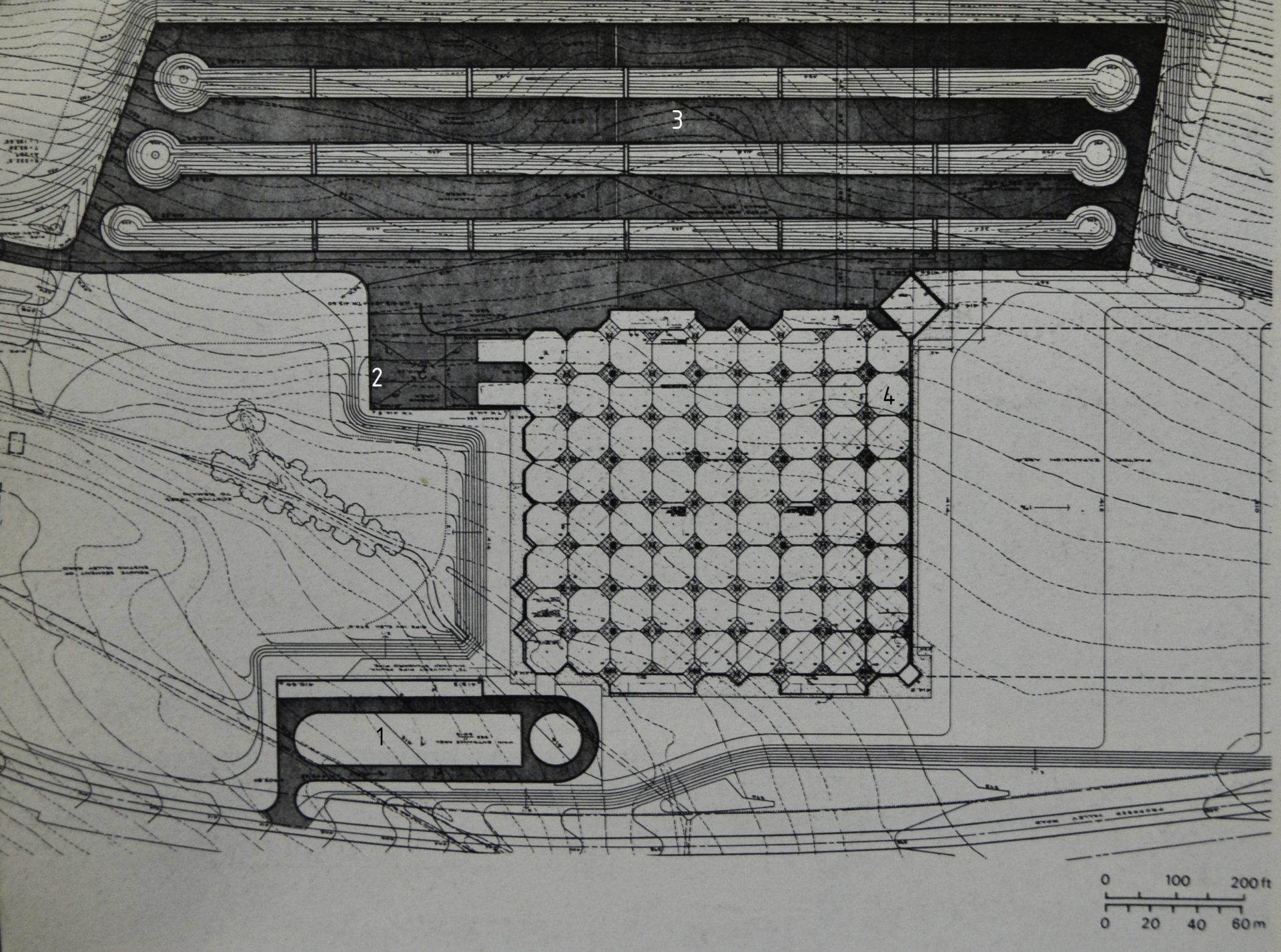

Planta
1-area entrada, 2- area descarga, 3 - parking, 4 - fabrica-

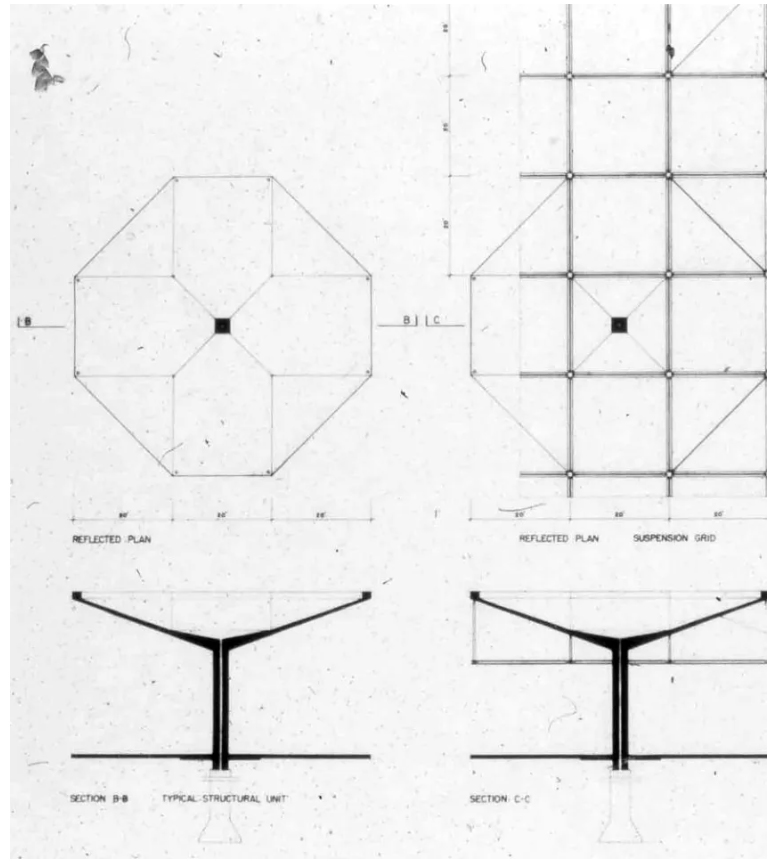

Seccion y detalle modulos
Bocetos claraboyas R.Piano

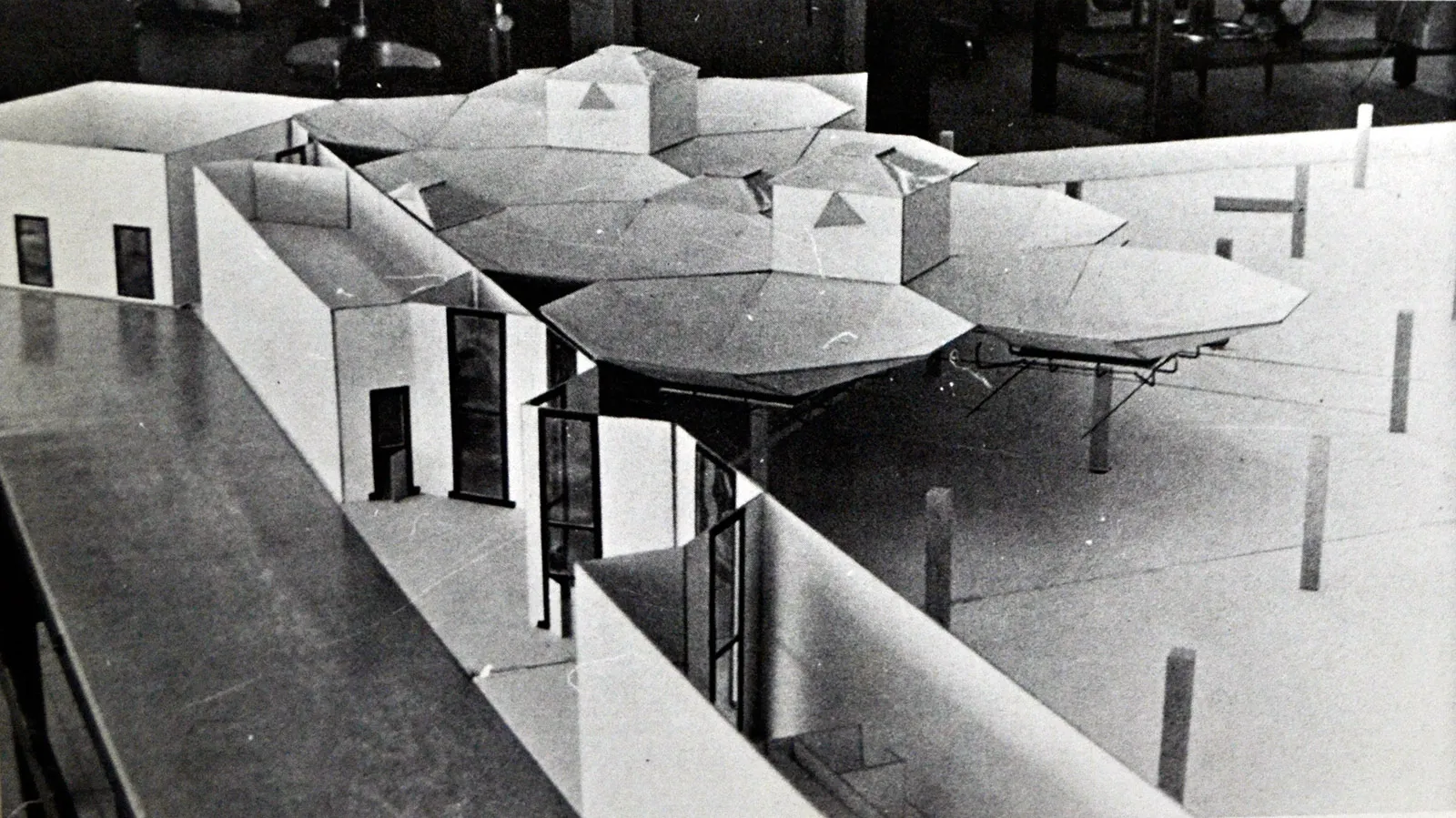

Maqueta

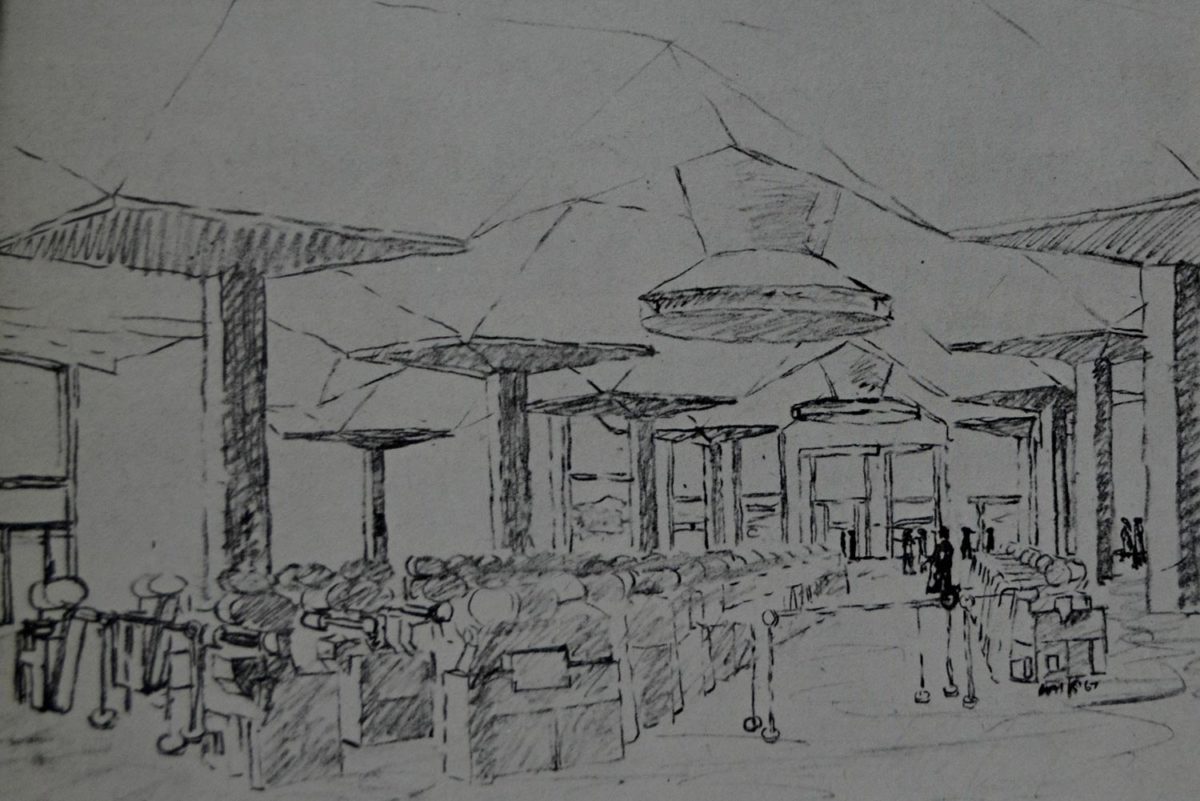

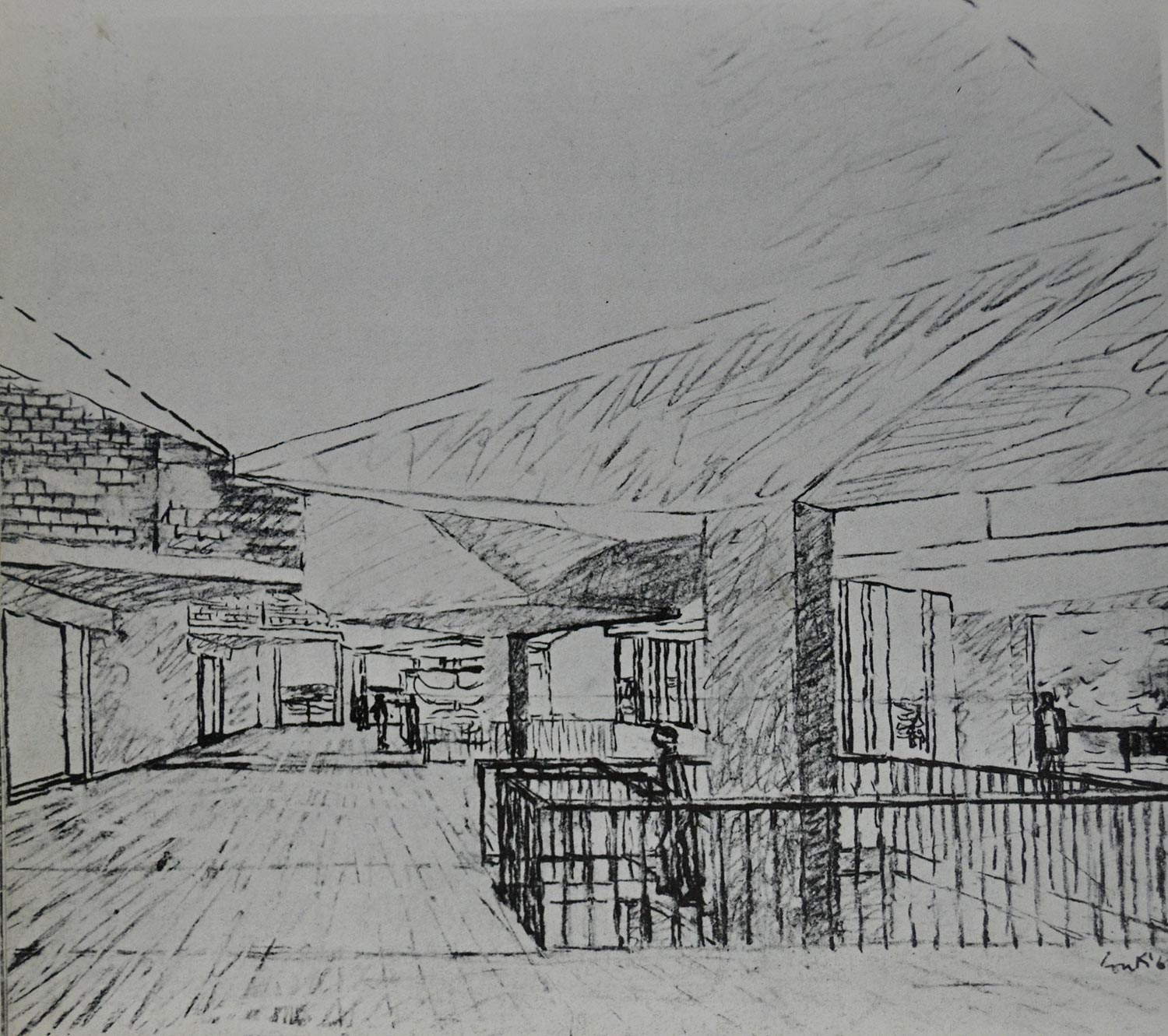

Boceto

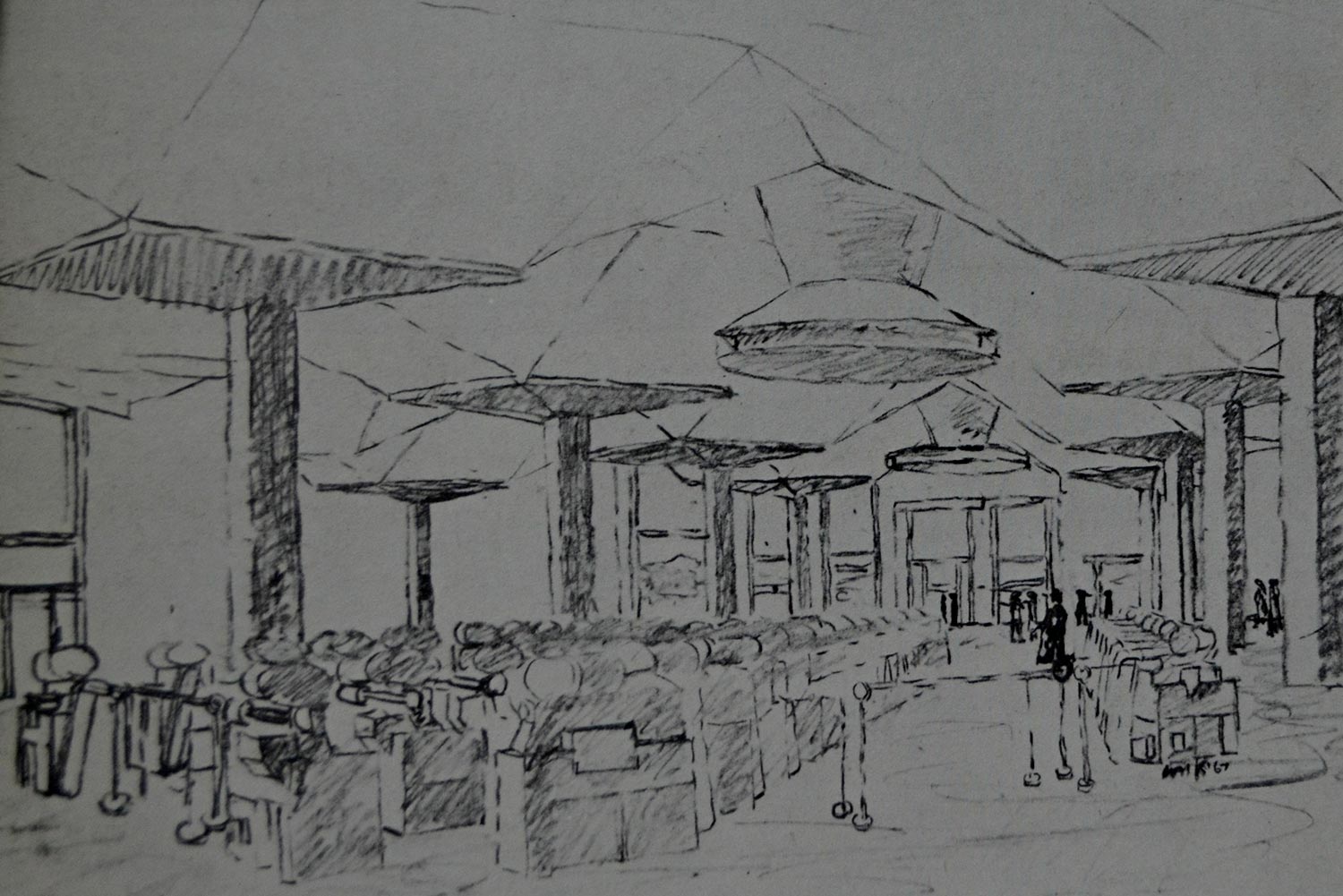

Boceto
