Architekt
Tragwerksplaner
Evergreen Beratende Ingenieure
Baujahr
1997-2003
Höhe der obersten Etage
439.2 m
Etagen
106
Aufzüge
61
Kosten
$1,700,000,000 USD
Lage
Taipeh, Taiwan

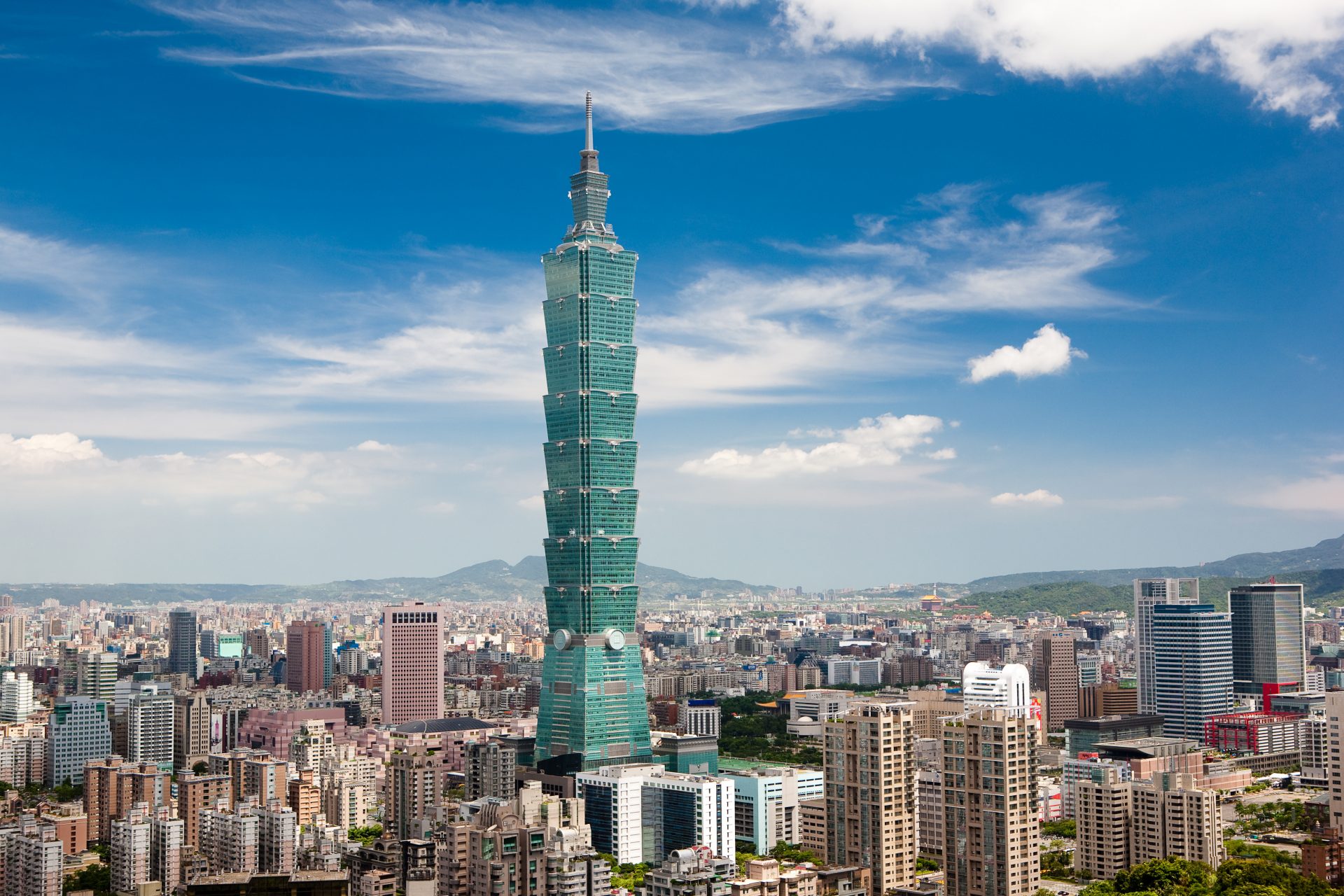

Einführung

Ursprünglich als 88-stöckiges Gebäude mit einer Höhe von etwa 400 Metern geplant, wurde der Entwurf von Taipei geändert, damit es den Titel des größten Gebäudes der Welt tragen kann.

„Ursprünglich sollte das Gebäude 88 Stockwerke hoch sein, aber da es nicht zu den höchsten der Welt gehörte, wurde es auf 100 Stockwerke mit einer Höhe von 488 Metern erhöht, aber da kein Gebäude 500 Meter erreichte, wurde es auf 101 Stockwerke mit einer Höhe von 508 Metern erhöht“, gesteht der Ingenieur.

Dieser Turm befindet sich auf dem Block zwischen der Sonchiz Street und der Hsinyi Avenue in Taipeh. Das 30 277 Quadratmeter große Gelände gehört der Stadt Taipeh, die es im Rahmen eines Konzessionsvertrags mit einer Laufzeit von 70 Jahren an das Bauunternehmen vergeben hat. Neben dem oberen Teil von 101 verfügt das Gebäude über fünf unterirdische Stockwerke, die als Parkmöglichkeiten dienen. Das im Juli 2003 eröffnete Gebäude besteht aus zwei Teilen, einem großen Turm und einem Gebäudekomplex. Der obere Teil besteht aus sechs Etagen für Gewerbeflächen, und von der siebten bis zur obersten Etage sind Geschäftsräume vorgesehen.

Konzept

Die Form des Taipei 101 stellt den Reiswürfel dar, der in Taipeh gehandelt wird, wobei die kleinere Basis nach unten zeigt und so eine gestaffelte Symmetrie erreicht wird. Insgesamt besteht das Gebäude aus elf Würfeln. Jeder Kubus ist ein achtstöckiges Modul, wobei die erste Etage für die Wartungsgeräte und Maschinen des jeweiligen Moduls reserviert ist.

Struktur

Die Stärke der Gebäudestruktur basiert auf 8 seitlichen und 16 zentralen Säulen. Letztere bilden eine Megastruktur, durch die der Aufzug fährt. Die Säulen sind eine Mischung aus Metall und Beton. Die Stahlabmessungen der Säulen sind 3,6 Meter breit, 3,4 x 3 Meter lang und haben eine Stahlstärke von 80 Millimetern.

Der Körper der Säulen wurde mit Stahlbeton gefüllt, um die Festigkeit zu erhöhen. Der runde Teil des Gebäudes besteht aus „Mega-Säulen und Mega-Trägern“, und die Verbindung zwischen den beiden wird alle acht Stockwerke hergestellt, indem die zentralen Säulen mit den seitlichen Säulen durch die Träger verbunden werden. Bei den Fugen werden die Balken so zugeschnitten, dass sie das Gewicht stabilisieren und im Falle eines Einsturzes Energie ableiten, damit die Wände nicht reißen. Im Hauptteil des Gebäudes werden zusätzliche 30 Meter Säulen hinzugefügt, die in den felsigen Teil des Geländes eindringen. In diesem Teil der Stütze kommen insgesamt 601 unterirdische Säulen mit einem Durchmesser von 1,5 Metern hinzu sowie weitere 16 Stützpfeiler im kommerziellen Teil von Taipeh. Um die Last des Gebäudes zu verteilen, bauten die Ingenieure eine 3,5 Meter dicke Betonplattform im zentralen Teil, 4,7 Meter im peripheren Teil und 3,5 Meter an den Seiten. „Die Säulen ruhen auf der Plattform, und die Plattform wiederum verteilt die Last auf die Stützsäulen am Boden“, erklärte Shi Ying Kan bei ihrem jüngsten Besuch in der Dominikanischen Republik.

Sicherheit

„Man geht davon aus, dass die Todesfälle bei Bränden nicht auf Verbrennungen, sondern auf Erstickung zurückzuführen sind, weshalb das Gebäude über einen etwa zwei Meter langen Korridor am oberen Ende jedes Kubus verfügt, damit die Menschen herauskommen können. Außerdem ist in der Maschinenhalle jedes Moduls eine Wasserreserve vorgesehen, die für alle acht Stockwerke ausreicht.

Winddämpfer

Äolischer Dämpfer

Es hält Erdbeben bis zu einer Stärke von 7 auf der Richterskala und Windgeschwindigkeiten von mehr als 450 km/h stand. Die bedeutende Absorptionskapazität dieses Bauwerks liegt in einem 660 Tonnen schweren Metallplatten-Winddämpfer, der im 89. Stockwerk installiert ist, dem größten und schwersten der Welt. Er ist in acht 8-stöckige Segmente unterteilt und ist der einzige Puffer, der für die Öffentlichkeit sichtbar ist.

Darüber hinaus stützen 8 Supersäulen aus Stahlbeton und Stahl das Gebäude bis zum 26. Stockwerk, während weitere 32 Säulen bis zum 62. Ausschnitte an den Ecken vermindern die Kraft des Windes, und ein komplexes Stahlgeflecht schmiegt sich an ihn, um einen Gürtel zu bilden, der sich am unteren Ende des Gebäudes verengt und bis zum 34sten Stockwerk reicht. Eine riesige Stahlkugel mit einem Gewicht von 680 Tonnen ist an der Spitze des Gebäudes im 92. Stockwerk aufgehängt und dient als mechanisches Gegengewicht gegen Vibrationen, indem sie Energie absorbiert und die Schwingungen begrenzt.

Die Aufzüge

Für den Bau des höchsten Gebäudes der Welt lieferte TOSHIBA die Technologie für den Einbau der schnellsten Aufzüge der Welt, die eine Geschwindigkeit von 1.010 Metern pro Minute erreichen und 30 Personen in weniger als 40 Sekunden vom 5. in den 89.

Darüber hinaus sind die Aufzüge mit der neuesten Technologie in hermetischen Gehäusen ausgestattet, die denen in Flugzeugen ähneln, um maximalen Komfort für die Benutzer während der Nutzung zu gewährleisten.

Erdbeben

Laut dem Geologen Cheng Horng Lin von der National Taiwan Normal University würde es auch die Region Taiwan erschüttern. Taiwan liegt an einer Verwerfungslinie und hat daher schon immer Erdbeben erlebt. Doch im Oktober 2004 und im März 2005 hatten zwei Erdbeben der Stärke 3,8 und 3,2 auf der Richterskala ihr Epizentrum direkt unter dem Gebäude. Zufall? Der Geologe vermutet, dass die 700.000 Tonnen des Gebäudes diese vertikale Belastung an die oberste Schicht der Erde weitergegeben haben.

Dieser zusätzliche Druck, der an die Verwerfung weitergegeben wird, wäre für die Auslösung dieser Beben verantwortlich. Der Geologe und die Bauleitung wollen dies jedoch weder bestätigen noch ausschließen, bis eine vollständige Untersuchung durchgeführt werden kann, um genau festzustellen, welche Auswirkungen der Turm auf den taiwanesischen Boden hatte.
