Unwritten Architecture stories, imagined by Artificial Intelligence
Technischer Architekt
Standard-Architekten
Landschaftsarchitekt
MNLA, Signe Nielsen
Tragwerksplaner
Arup
Elektro-Ingenieur
Fischer Marantz
Bauunternehmen
Hunter Roberts Construction Group
Veranstalter
Hudson River River Park Trust (HRPT) & Pier 55 Project Fund (P55P), Barry Diller
Entworfen in
2014
Baujahr
2016 - 2021
Bebaute Fläche
9712,45m2
Lage
Meatpacking District, Chelsea, New York, USA

Einführung

Little Island ist eine Initiative der Diller – von Furstenberg Family Foundation (DVFFF), die von der Stadt New York unterstützt wird. Die umfangreiche philanthropische Geschichte des DVFFF erstreckt sich auch auf andere Parks und Kultureinrichtungen in der Stadt, darunter The High Line, The Statue of Liberty Museum, Signature Theatre, Carnegie Hall Society und die Central Park Conservancy.

Im Jahr 2013 bot sich Barry Diller in Zusammenarbeit mit dem Hudson River Park Trust die einmalige Gelegenheit, eine Lösung für die Reparatur und Reaktivierung des vom Hurrikan Sandy beschädigten Pier 54 in New York City zu finden. Wie bei der High Line schwebte Diller eine völlig neue Art von öffentlichem Raum für die Stadt vor, der ein intensives Erlebnis von Natur und Kunst bieten sollte.

Der Park entstand aus der Zusammenarbeit zwischen dem britischen Heatherwick Studio und dem New Yorker Landschaftsarchitekturbüro MNLA unter der Leitung von Signe Nielsen und bietet allen New Yorkern und Besuchern einen neuen öffentlichen Raum, der sowohl skurril als auch fesselnd ist.

Thomas Heatherwick benötigte acht Jahre für die Fertigstellung des Projekts. Das ursprünglich Pier 55 genannte Projekt wurde erstmals 2014 vorgeschlagen und von Medienmogul Barry Diller und seiner Frau, der Modedesignerin Diane von Furstenberg, unterstützt.

Die Bauarbeiten begannen 2016 und wurden ein Jahr später nach Protesten einiger lokaler Gruppen gestoppt. 2019 wurde das Projekt jedoch unter dem neuen Namen Little Island wieder aufgenommen.

Standort

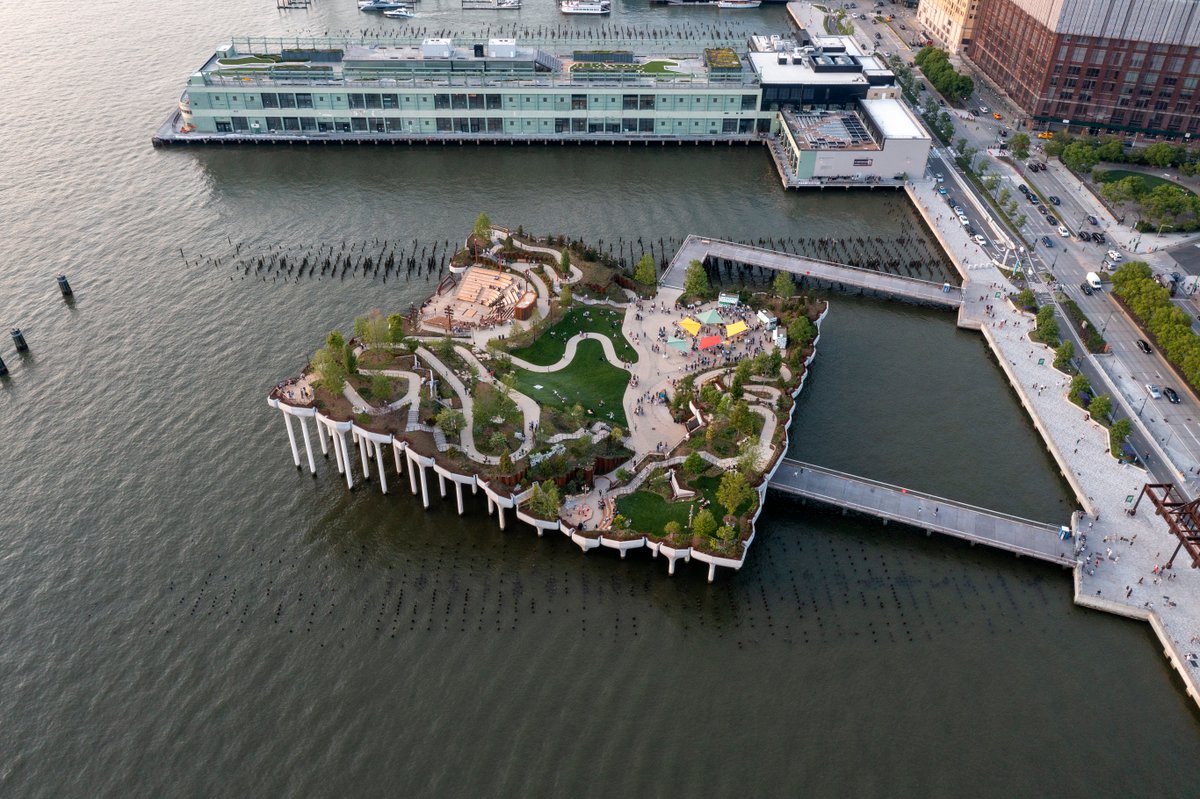

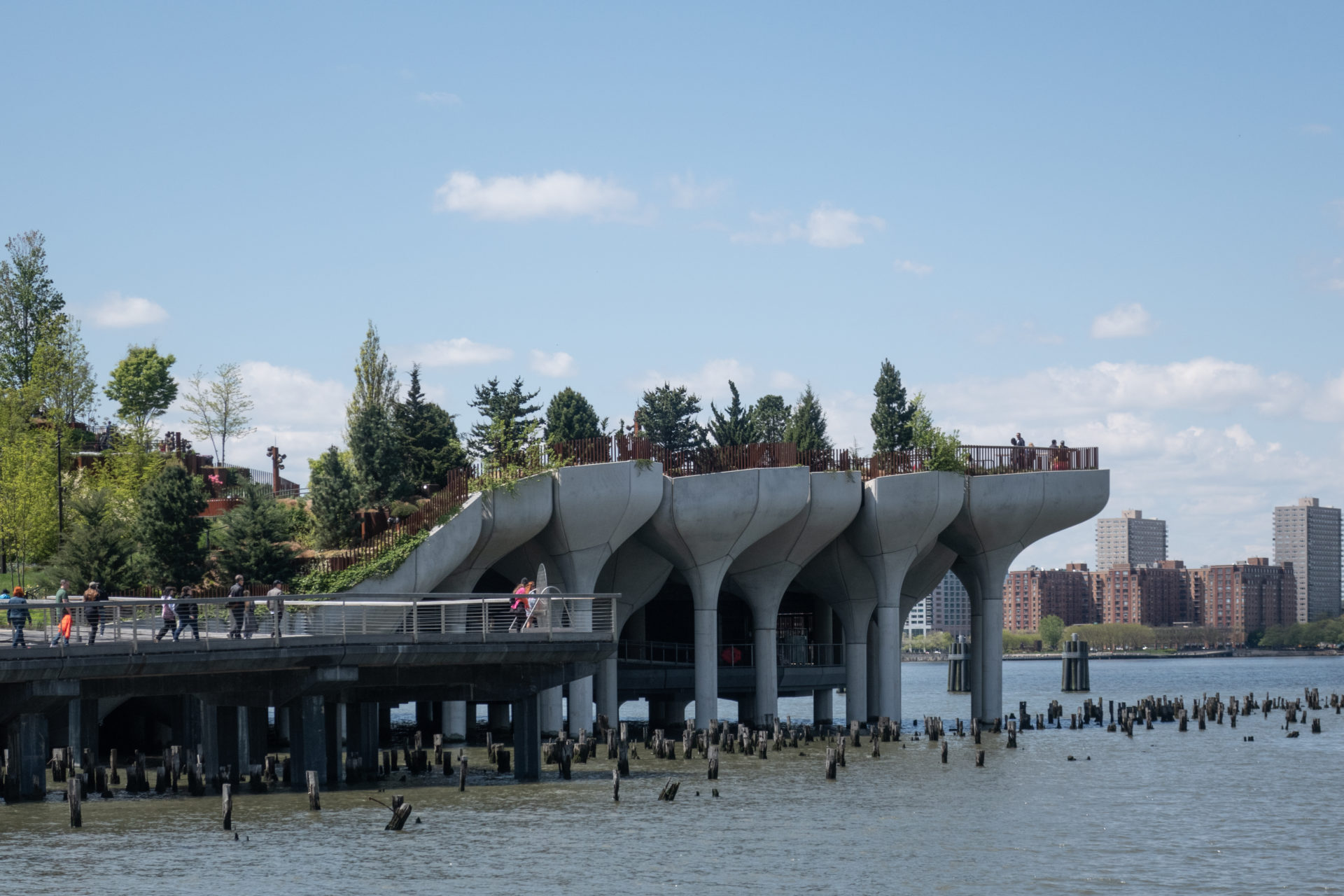

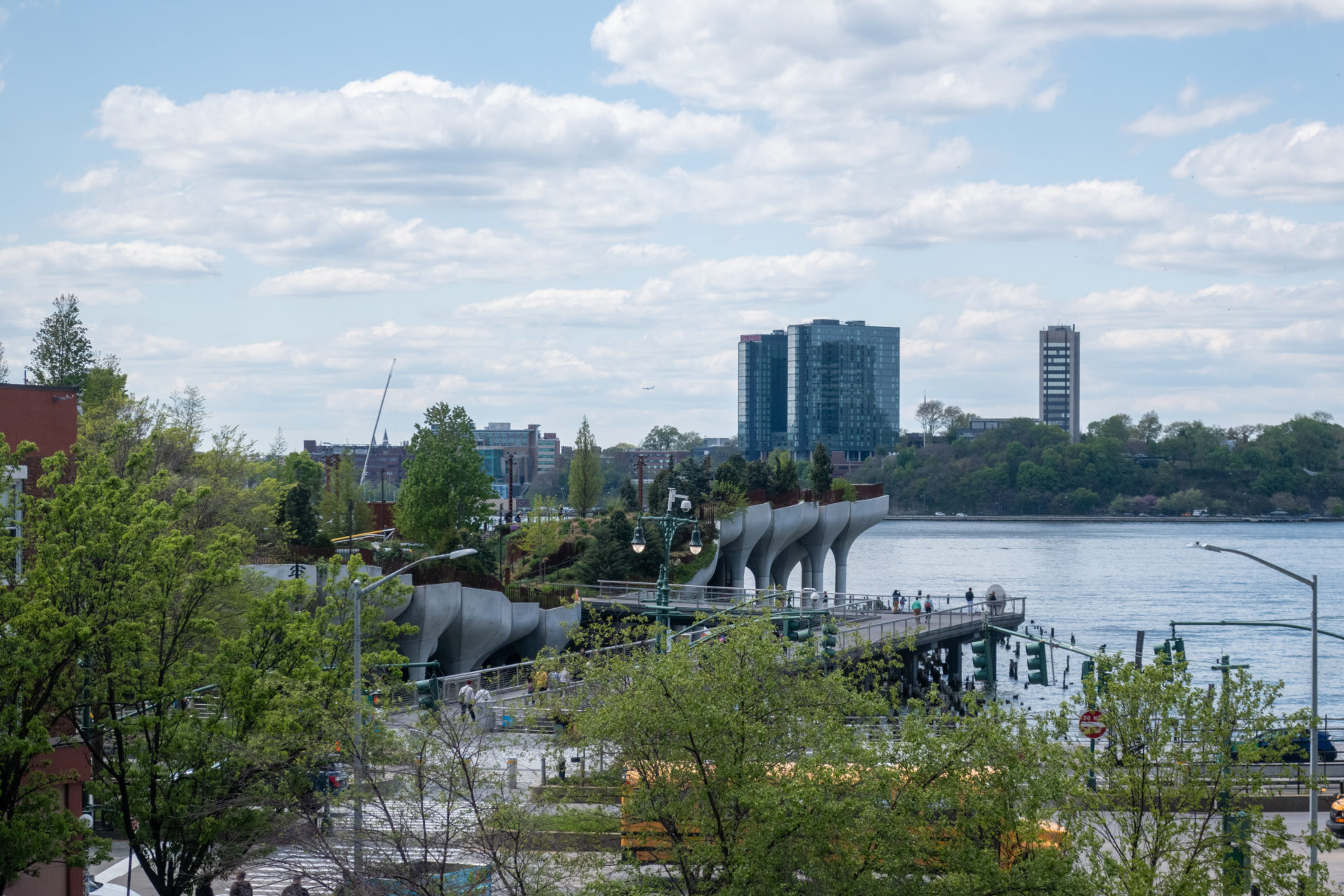

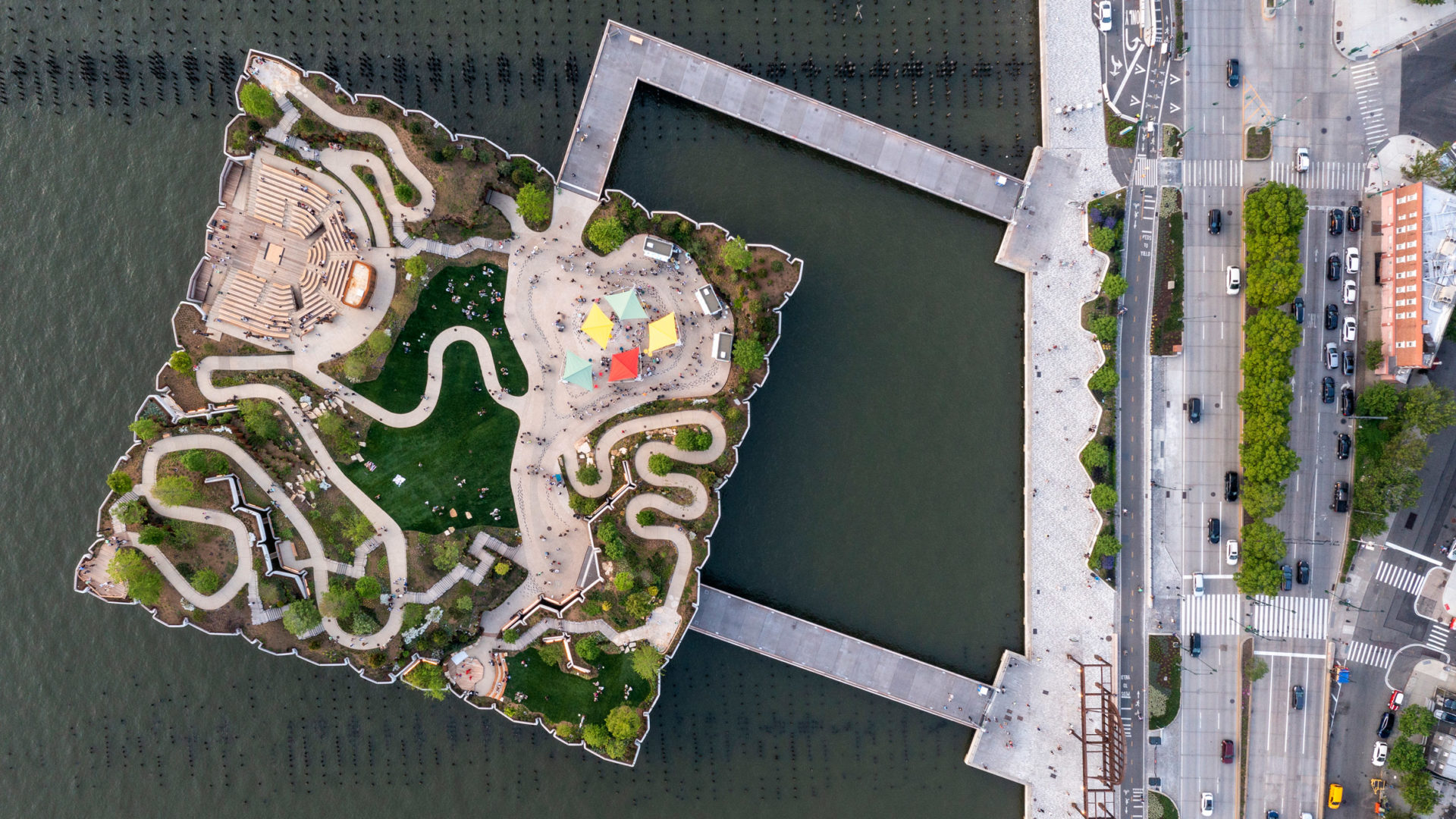

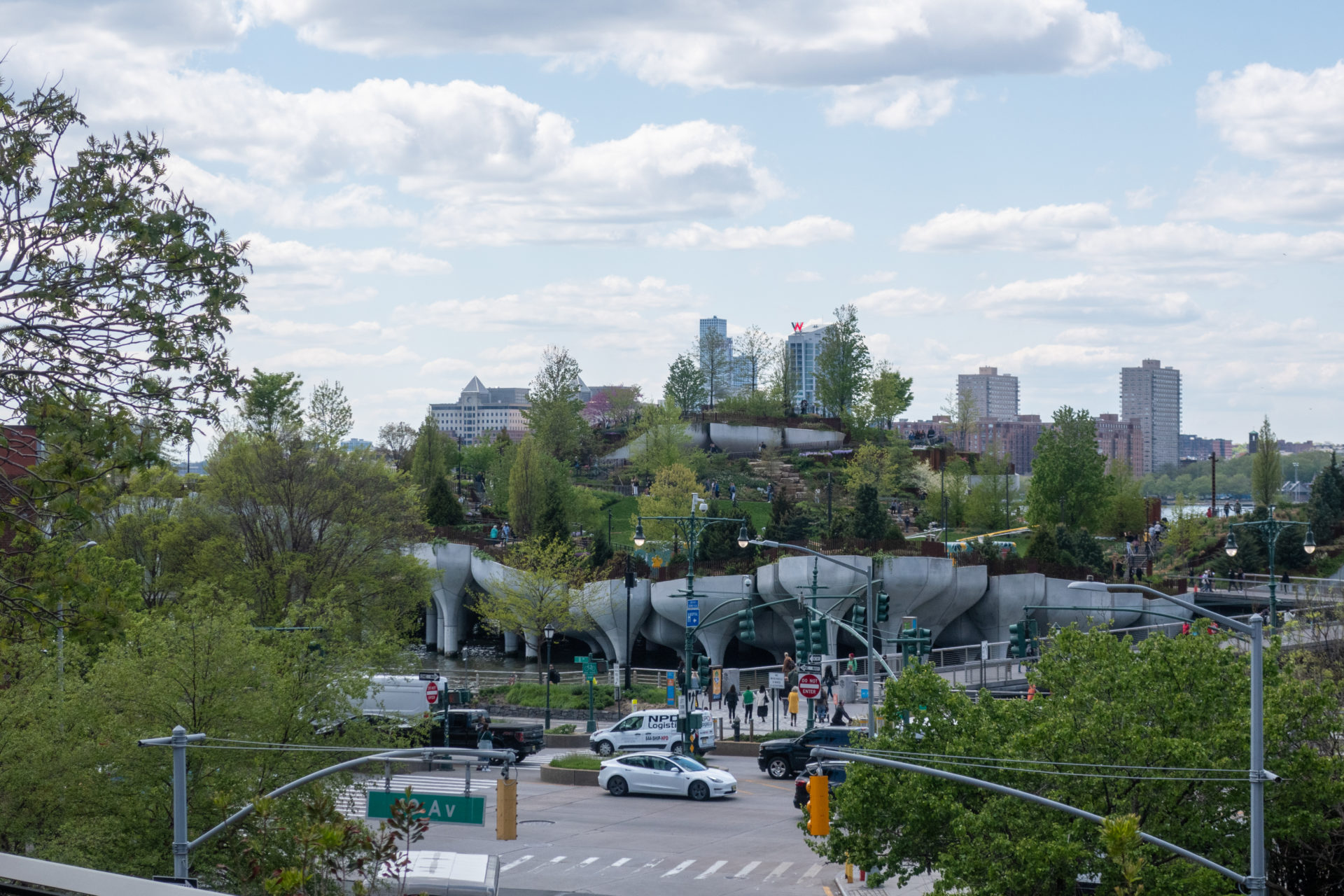

Der Little Island Park befindet sich im Hudson River Park, der sich vom Pier 97 im Norden bis zum Battery Park im Süden erstreckt. Die neue Insel befindet sich weiter südlich, in Chelsea, wo die West 13th Street auf den Fluss trifft, auf der West Side von Manhattan, in der Nähe des südlichen Endes der High Line in New York, USA, und ist durch zwei Brücken mit dem Festland verbunden.

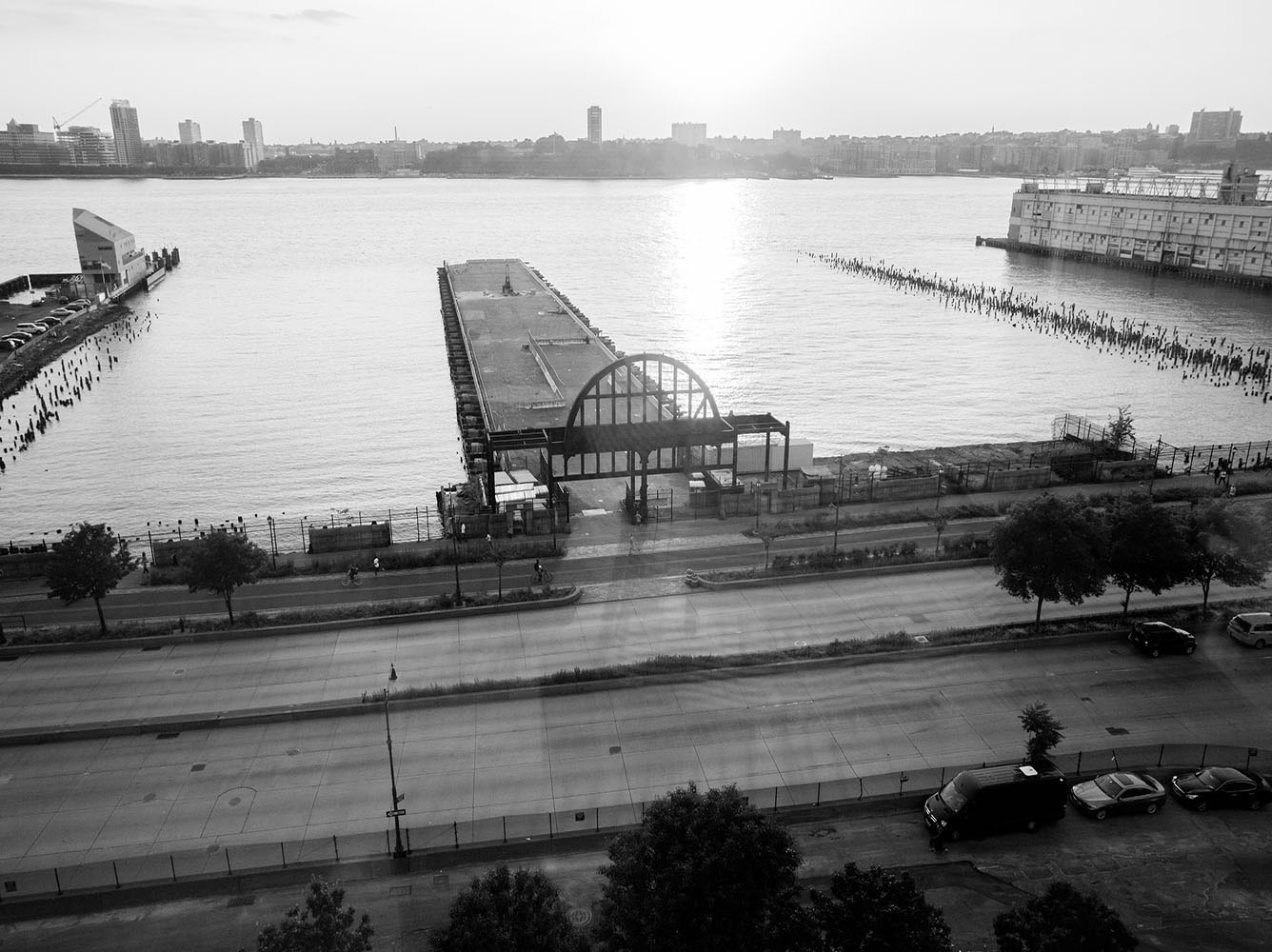

Zu Beginn des 20. Jahrhunderts war der Pier 54 Sitz der britischen Cunard White Star Line. Dies war ein Ausgangspunkt für Reisen zwischen den Vereinigten Staaten und Europa. Nachdem der Hudson River nicht mehr für die kommerzielle Schifffahrt genutzt wurde, wurde der Pier zu einer Freifläche, auf der Tänze, Veranstaltungen und Konzerte stattfanden. 2012 beschädigte der Hurrikan Sandy einen Großteil des Piers, und die Überreste wurden bis zur Errichtung von Little Island aufgegeben.

Konzept

Diller stützte sich auf das Fachwissen von Scott Rudin, Stephen Daldry, George C. Wolfe und Kate Horton, um die weitreichenden Möglichkeiten für die Schaffung eines neuen öffentlichen Parks mit Kunst als integriertem Bestandteil zu erkunden. Dieses Team wählte zusammen mit dem Hudson River Park die Designbüros Heatherwick Studio und MNLA aus, um diese Vision zu verwirklichen. Die beiden Unternehmen kombinierten architektonische Innovation mit einer faszinierenden Landschaft, um den Besuchern eine Oase im städtischen Leben zu bieten, in der sie spielen, sich entspannen, sich vorstellen und essen können.

„…Was mir vorschwebte, war, etwas für die Menschen in New York und für jeden, der es besucht, zu bauen, einen Raum, der auf den ersten Blick umwerfend ist und der, wenn er benutzt wird, die Menschen glücklich macht…“ Barry Diller

Laut Heatherwick entstand die Idee für den Entwurf durch die Beobachtung der Pfähle des alten Pier 54, die immer noch aus dem Wasser ragen und einen Brutplatz für Fische darstellen. Die Inspiration für die Form der Töpfe kam von der Beobachtung der Eismuster, die sich um die Becken bilden, wenn das Wasser gefriert.

Räume

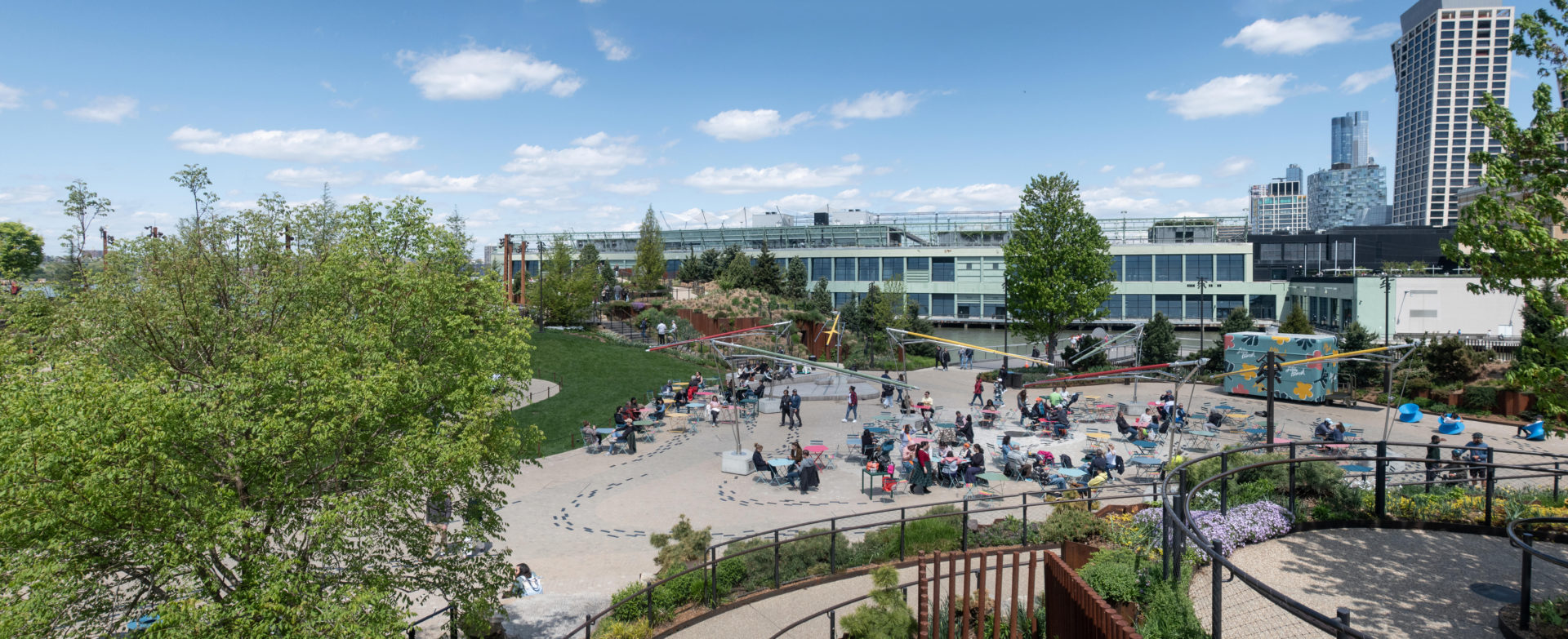

In den Gärten kann man sich ausruhen oder Menschen und Veranstaltungen beobachten, und es gibt genügend Plätze zum Sonnenbaden und Entspannen.

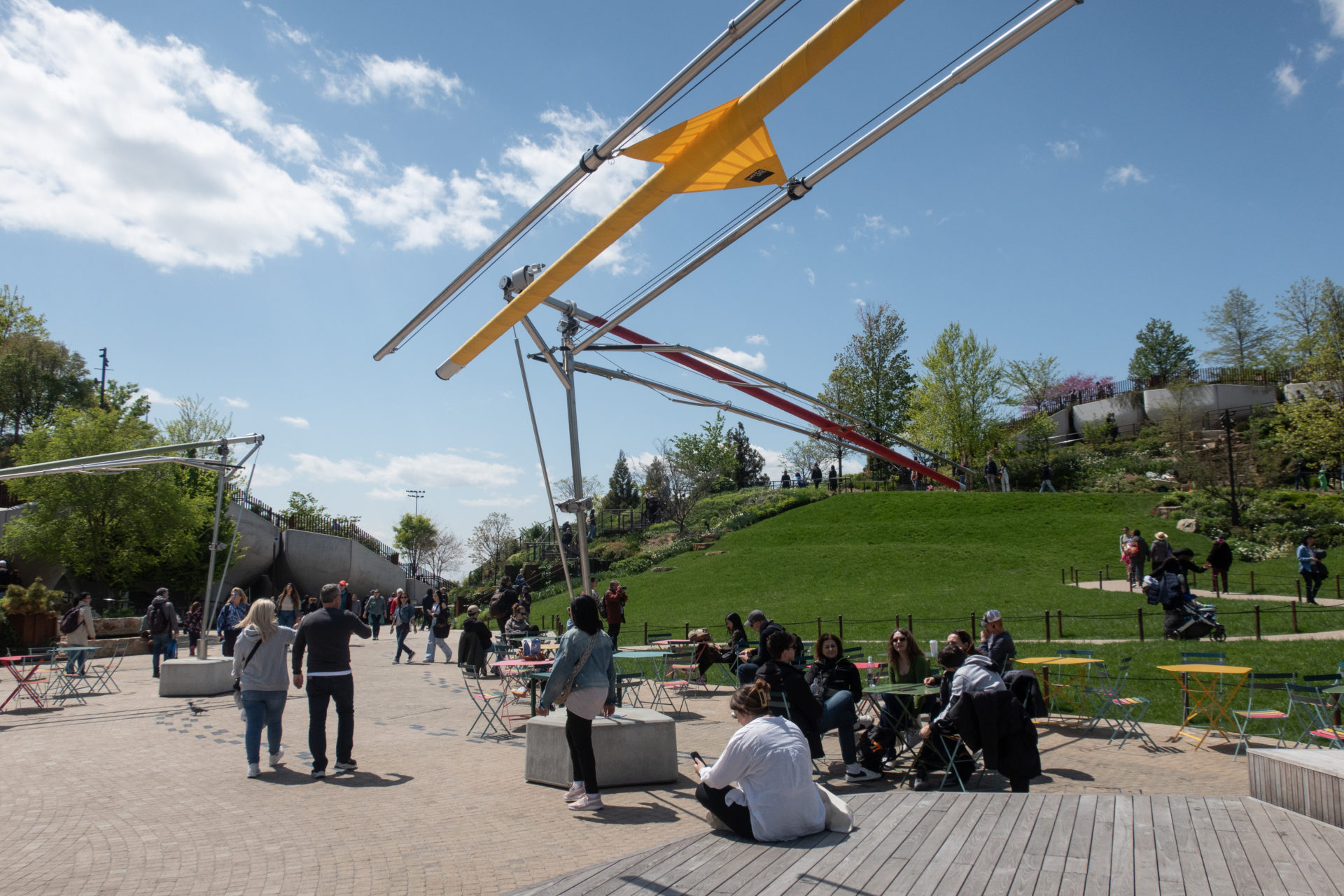

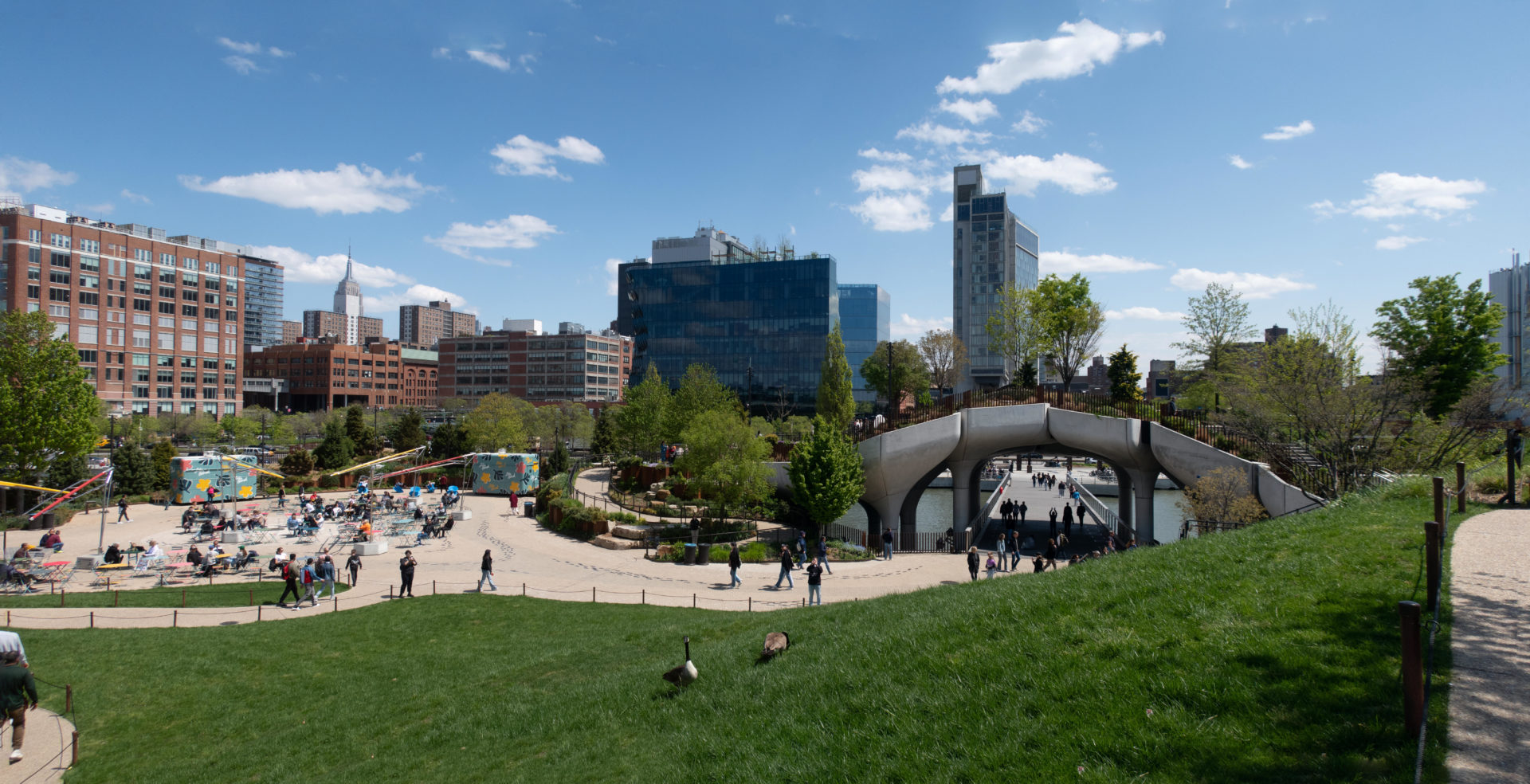

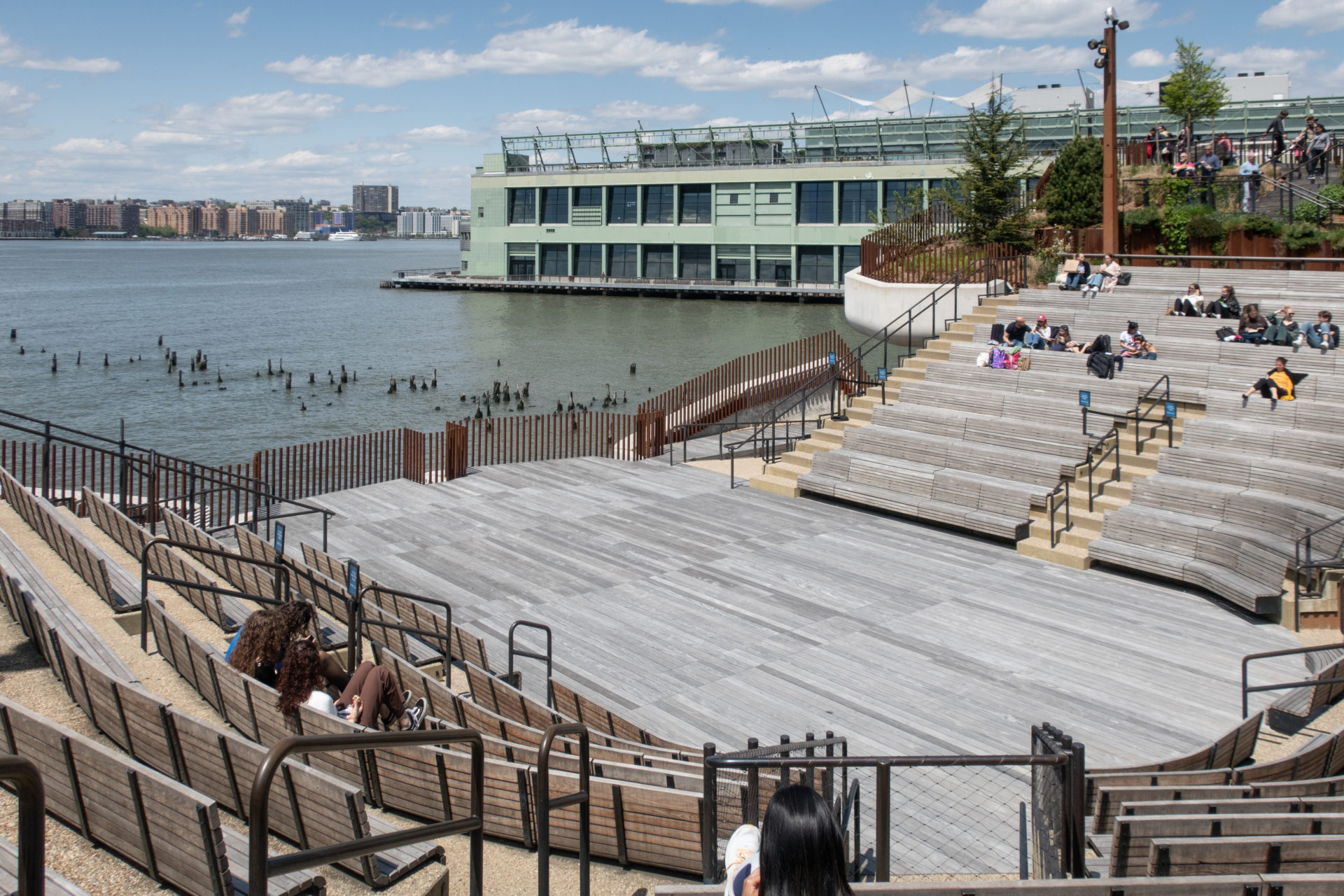

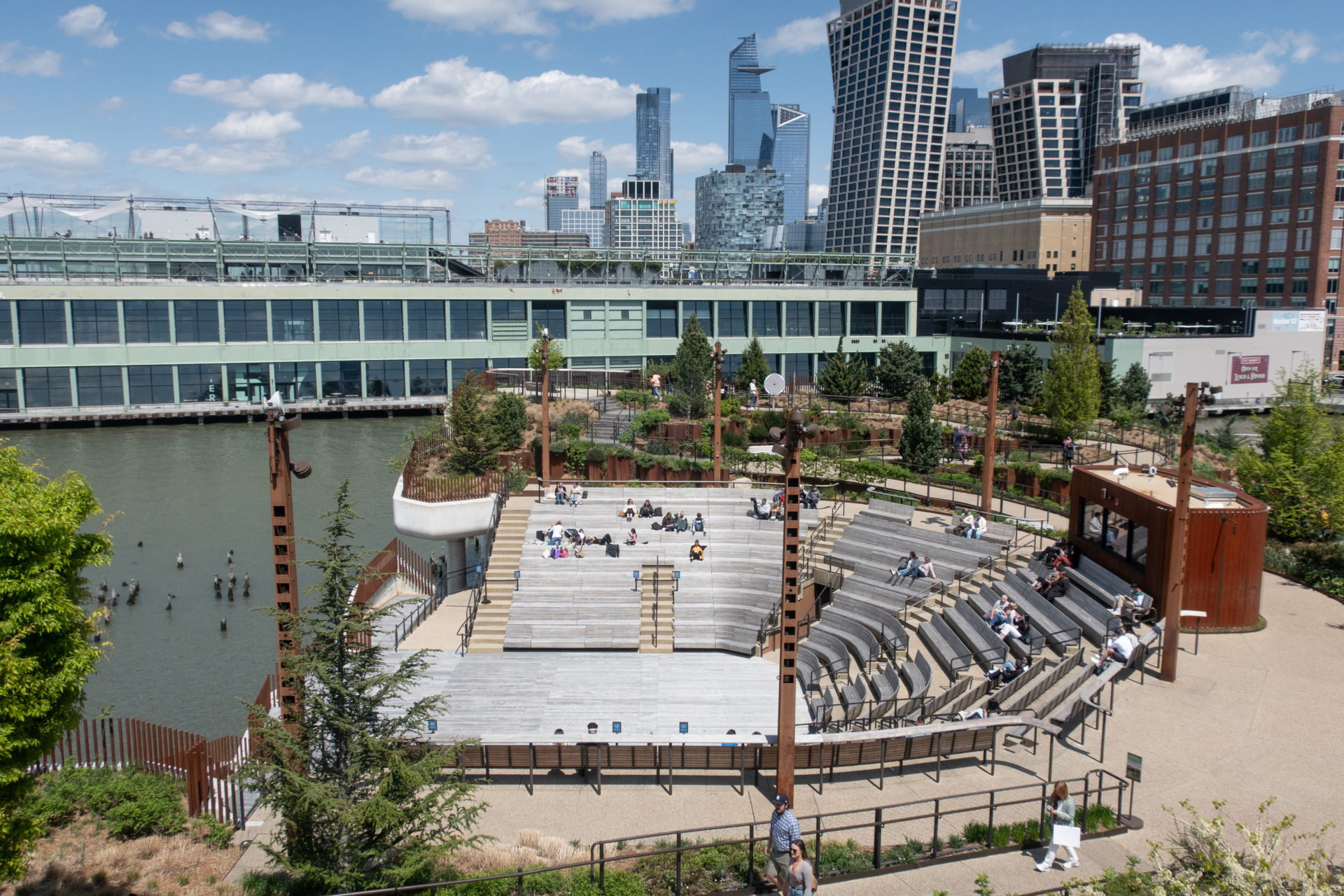

Little Island verfügt über 3 Veranstaltungsorte, darunter ein Amphitheater mit Holzbänken zum Fluss hin und Platz für 687 Personen. Der Park wird von mehr als 540 m langen Straßen durchzogen, die auf und ab führen und eine bergige Landschaft schaffen.

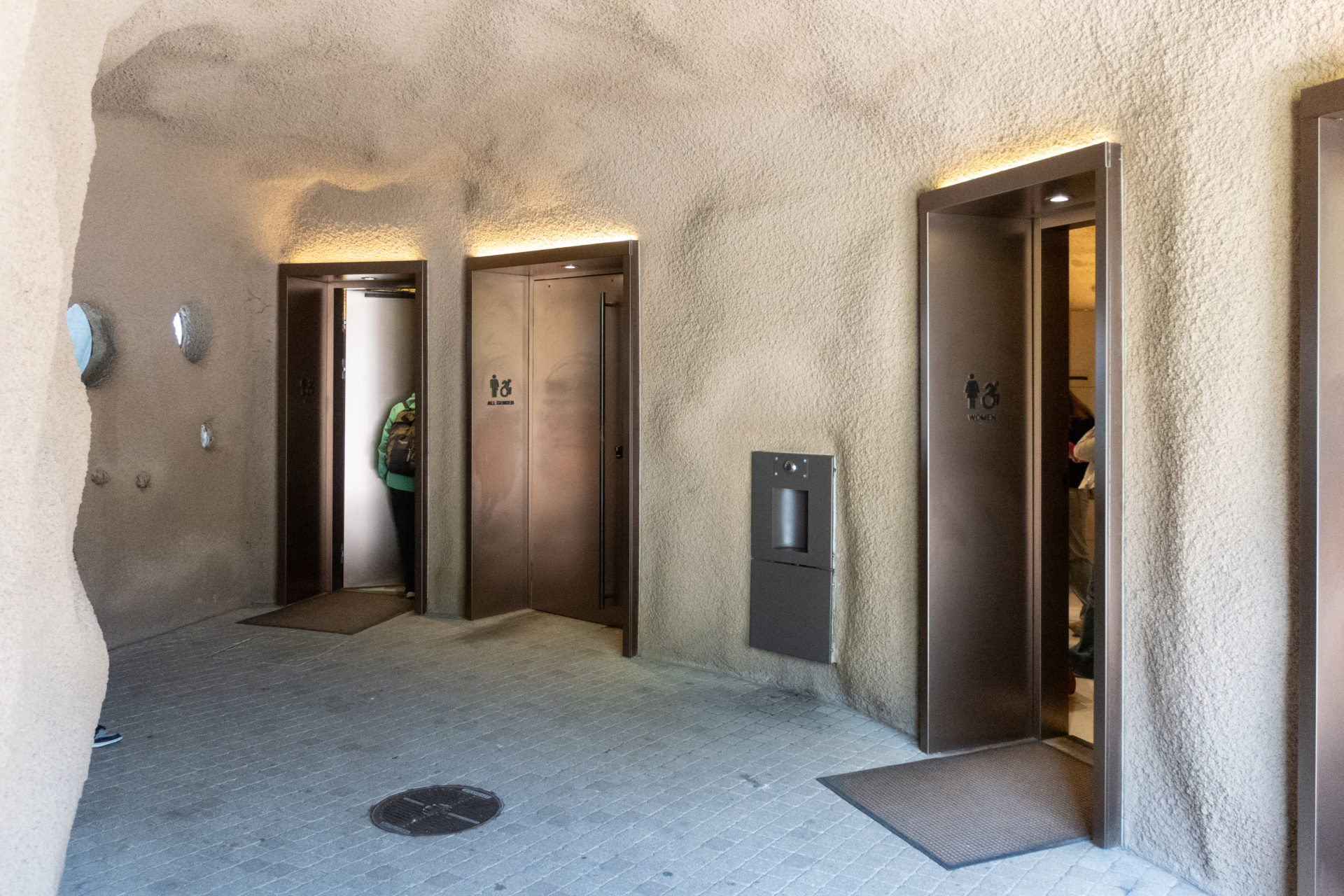

Anstatt zusätzliche Bauten im Park zu errichten und die Aussicht zu stören, werden alle Nebenanlagen für die Aufführungsorte unter dem Pier gebaut und über eine der Brücken erreicht.

Architekten und Ingenieure arbeiteten daran, die Bedürfnisse des Publikums in die Konturen der Landschaft zu integrieren, und betteten in die Oberfläche des Parks eine verborgene und flexible Infrastruktur ein, um eine breite Palette von Veranstaltungen, Shows und Konzerten zu unterstützen, die von groß angelegten musikalischen Darbietungen bis hin zu Multimedia-Kunstinstallationen im gesamten Park reichen. Das Endergebnis ist ein Raum, der unglaubliche Performance-Erlebnisse ermöglicht, ohne das Gesamtbild des Parks zu beeinträchtigen.

Landschaftsgestaltung

Der von MNLA entwickelte Landschaftsentwurf wurde als ein auf dem Wasser schwimmendes Blatt konzipiert, ein Raum, der für New York City visuell beeindruckend und inspirierend sein könnte.

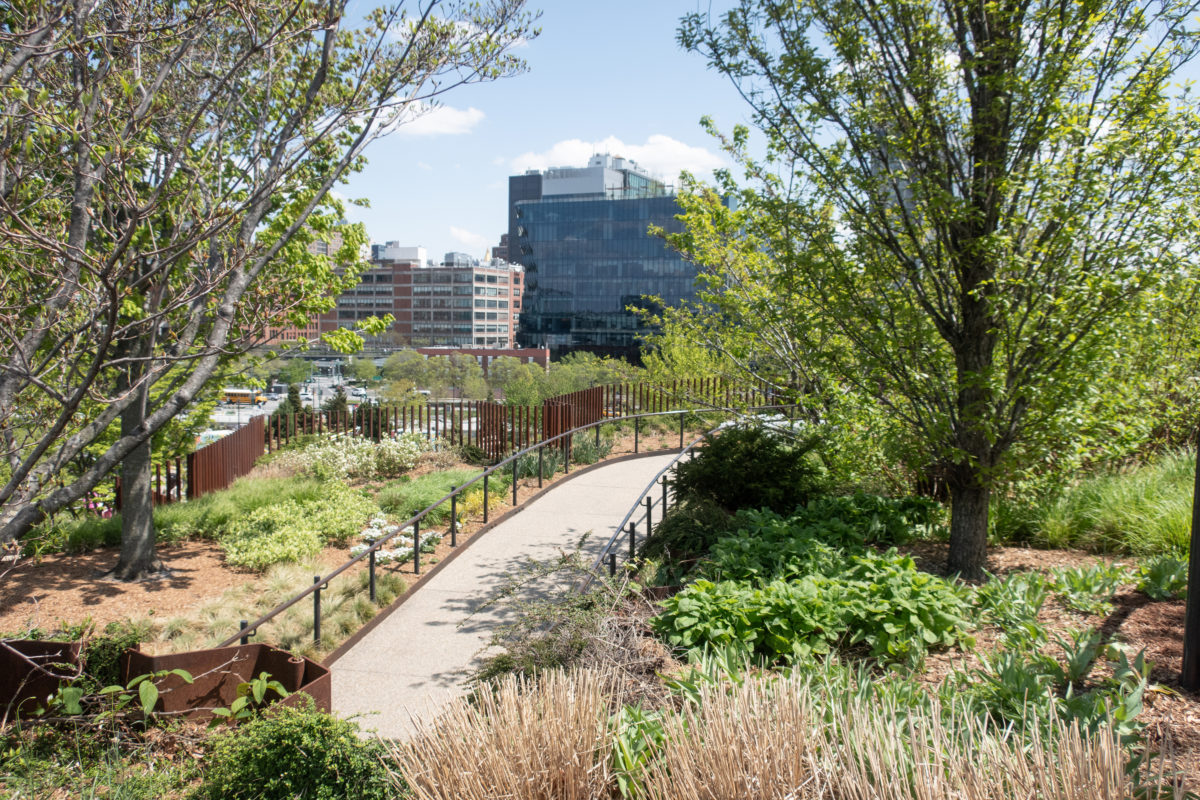

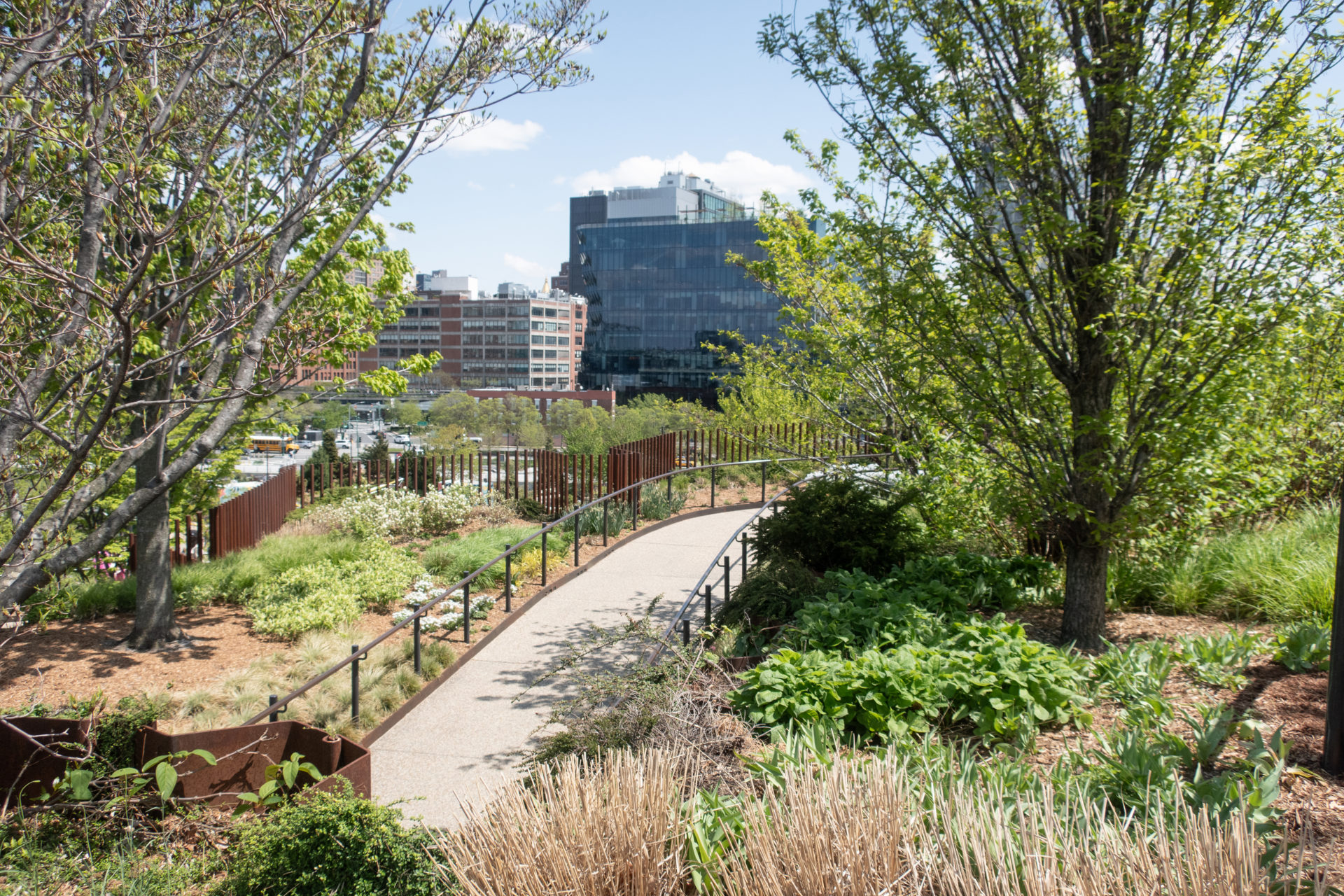

Die erhöhten Ecken des Piers schaffen unterschiedliche Mikroklimata, die durch Farbe, Textur, Licht und Schatten zum Vorschein kommen. Ob man nun die Wege entlangschlendert oder alternative Routen über Treppen oder Felsen nimmt, der Blick wird manchmal nach unten auf die reiche Pflanzenpalette oder nach außen auf die spektakuläre Aussicht auf die Stadt und den Hafen gelenkt.

Das Ergebnis ist eine Landschaft, die sich durch eine Vielzahl von Texturen und Farbthemen auszeichnet, die jahreszeitlich abgestimmt sind und von prächtigen Bäumen unterbrochen werden.

Als abenteuerliche Alternative zu den zerfurchten Pfaden mit Holzstufen werden 3 Felsaufzüge zum Klettern angeboten.

Struktur

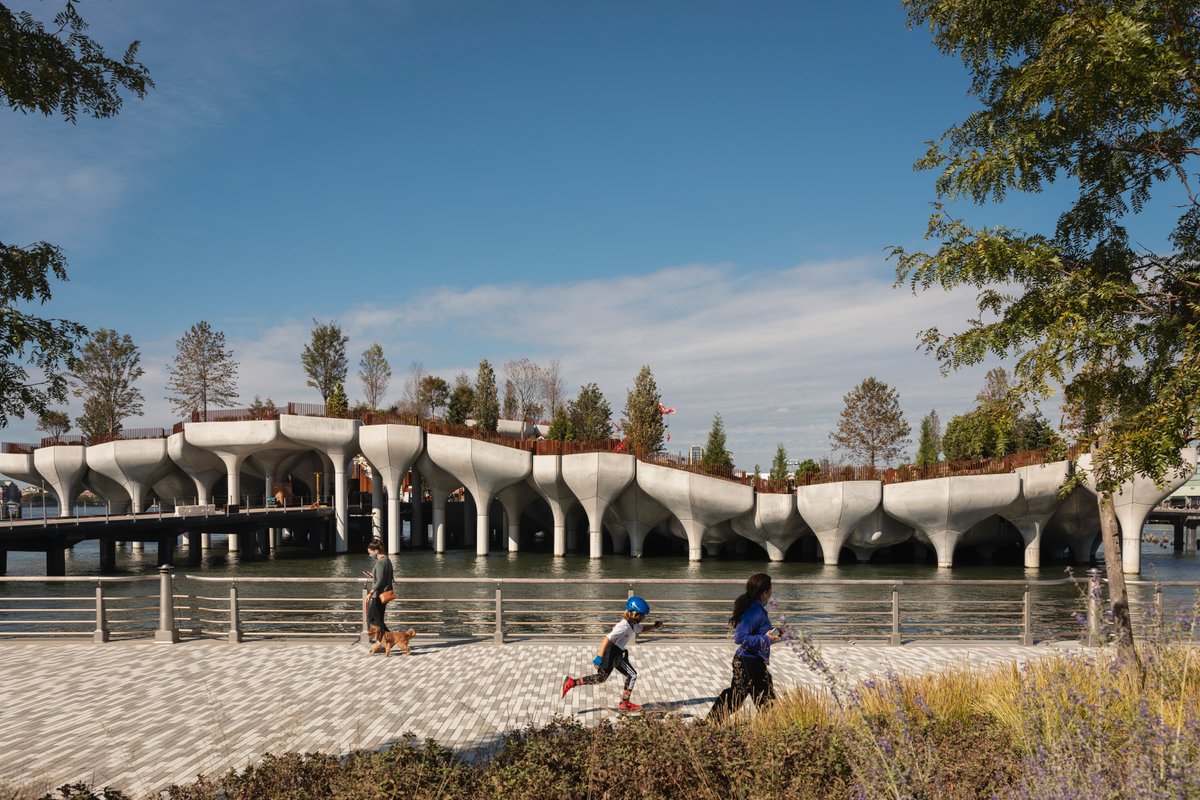

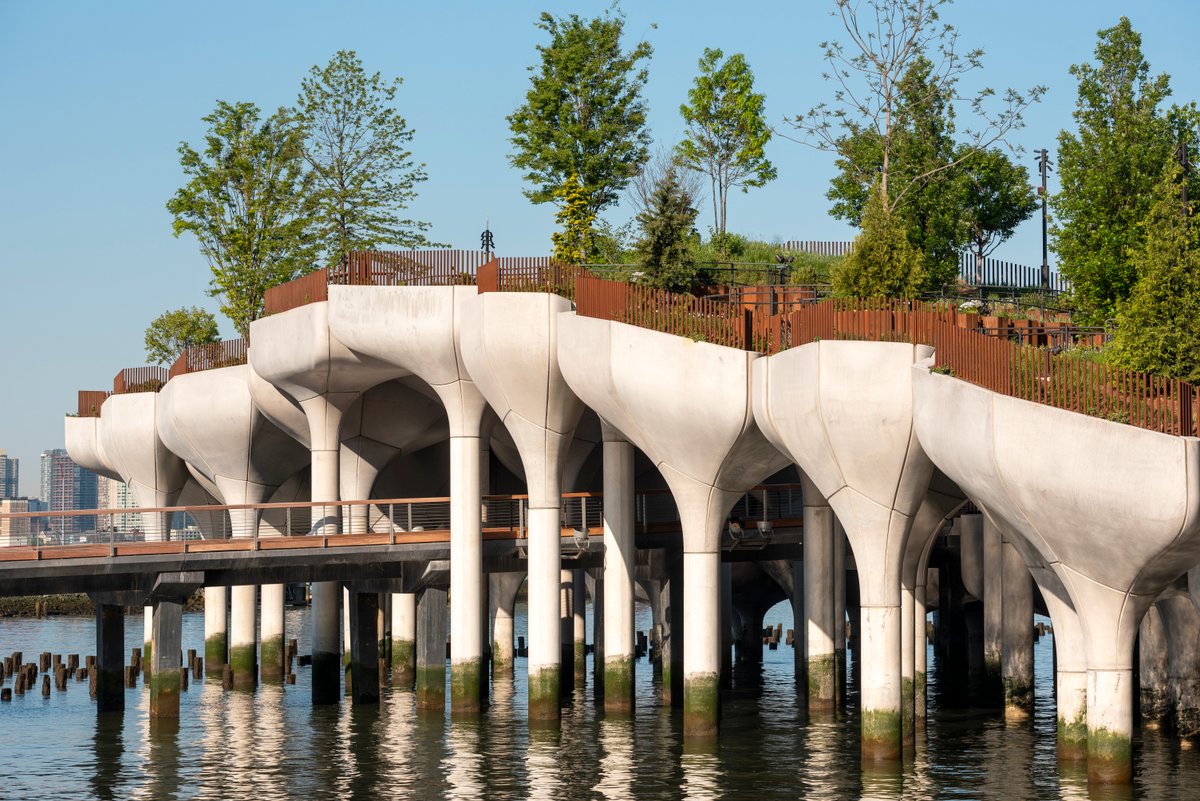

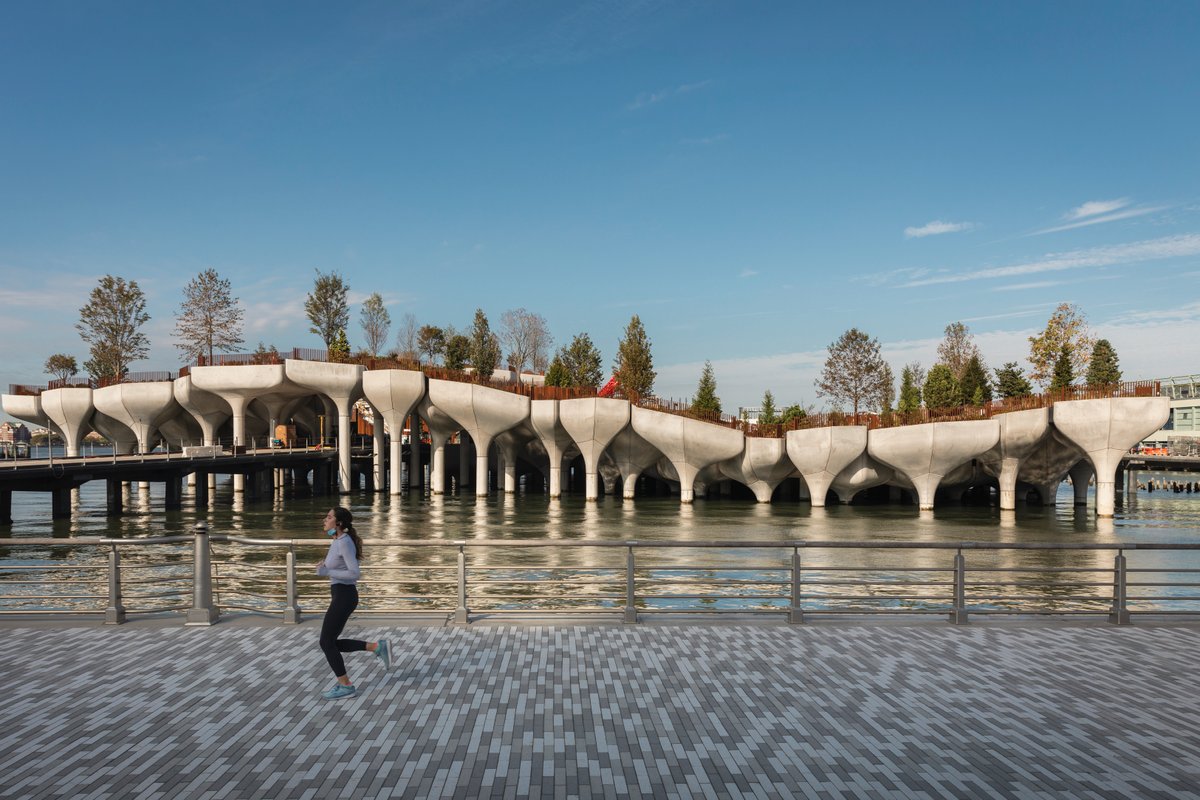

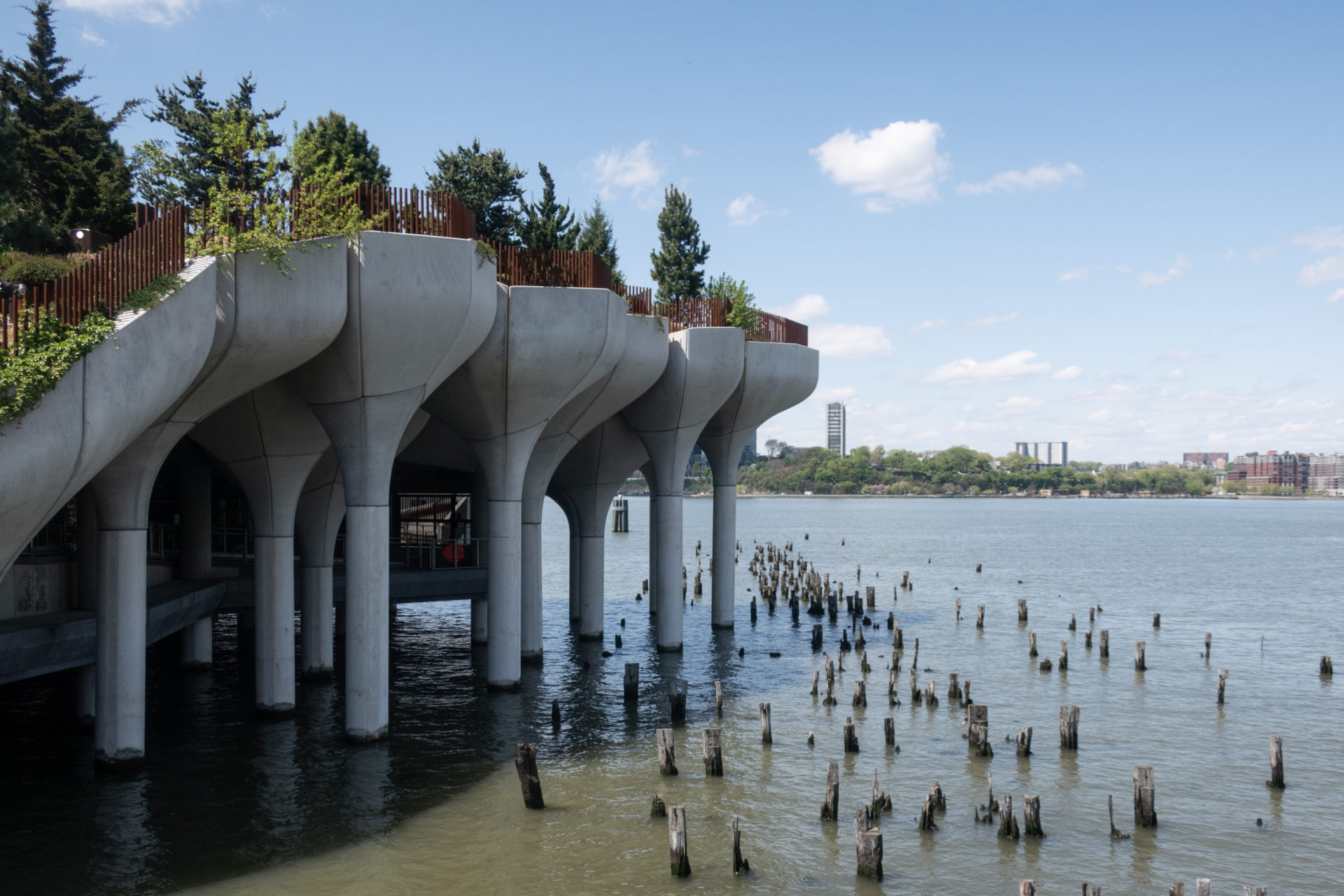

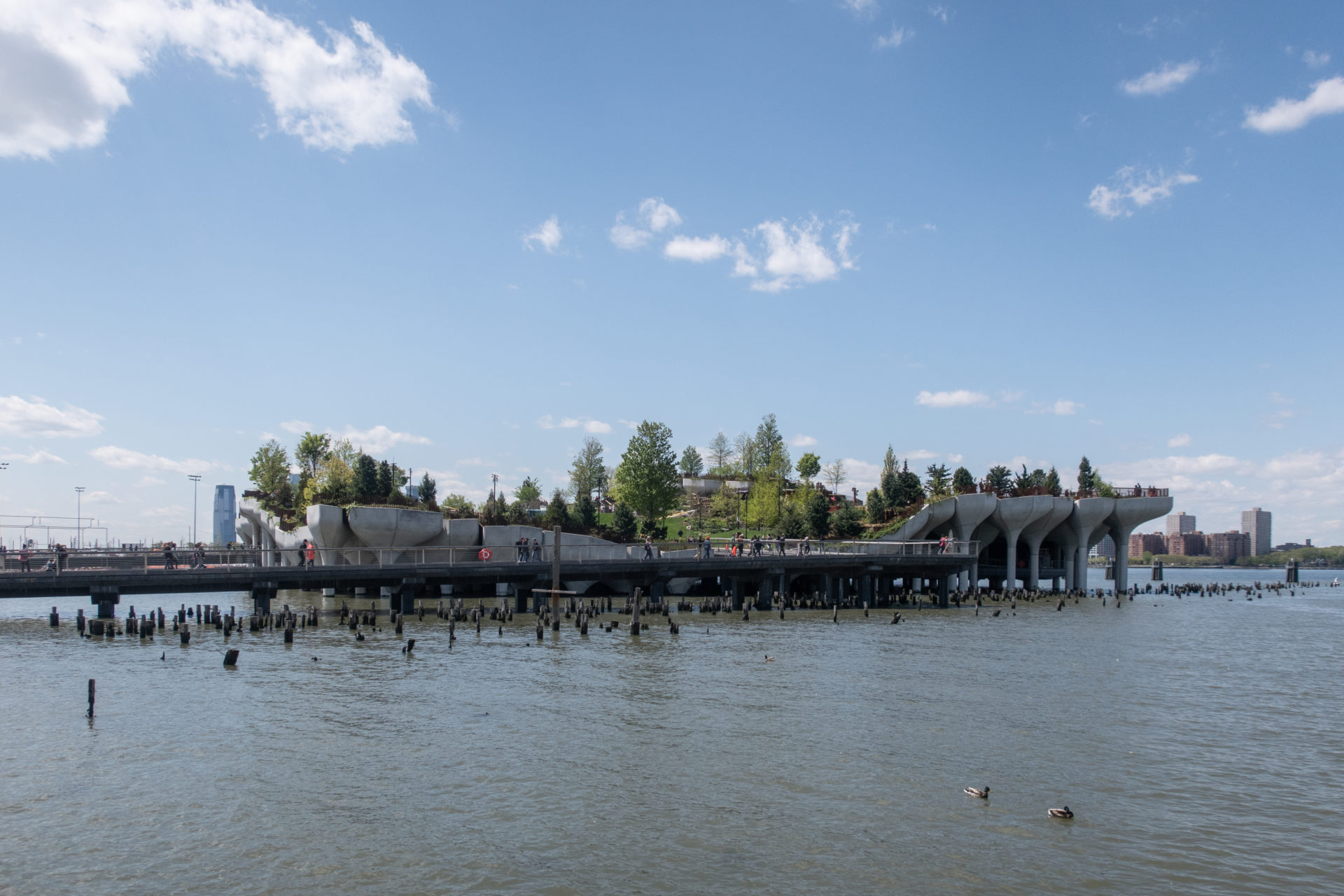

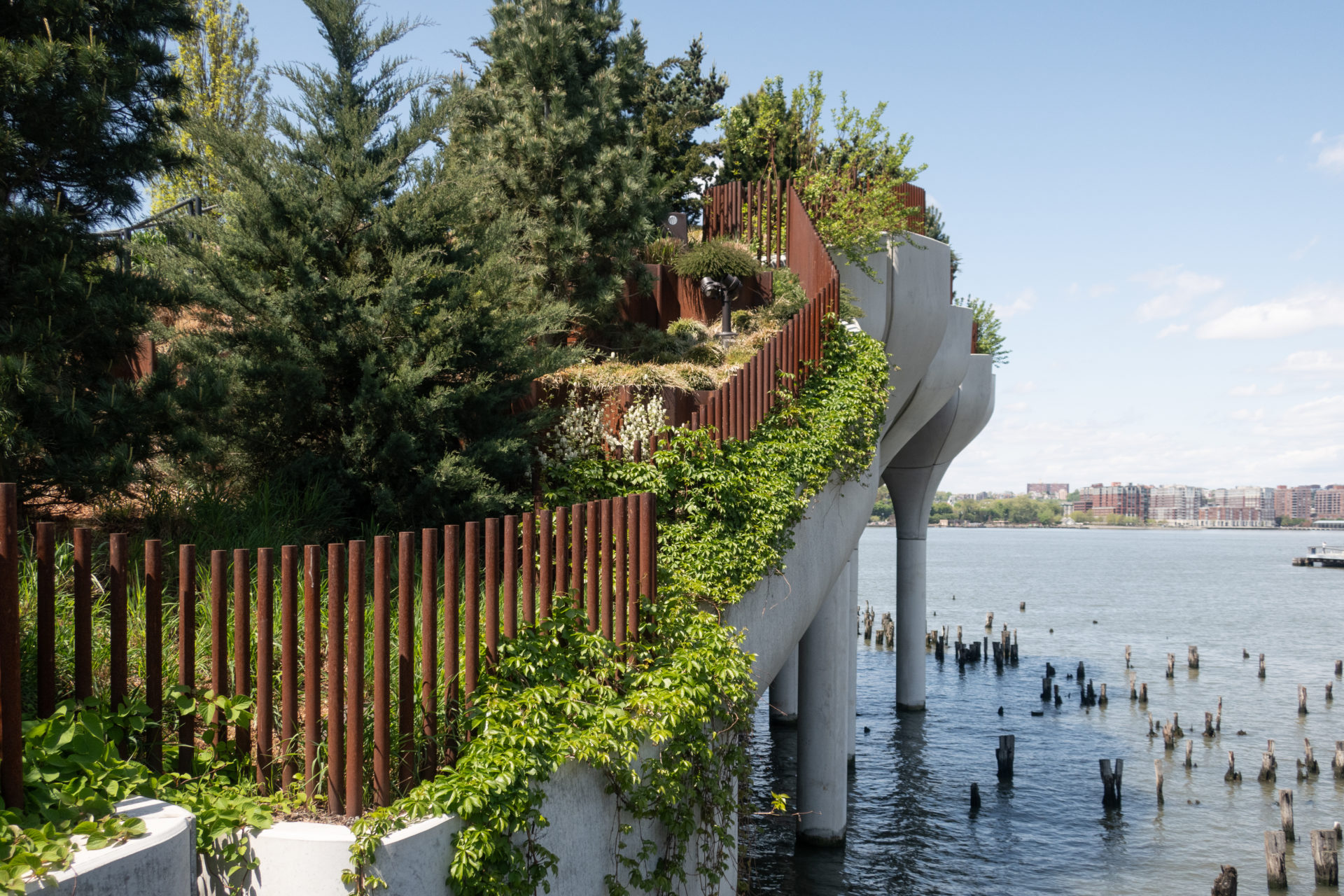

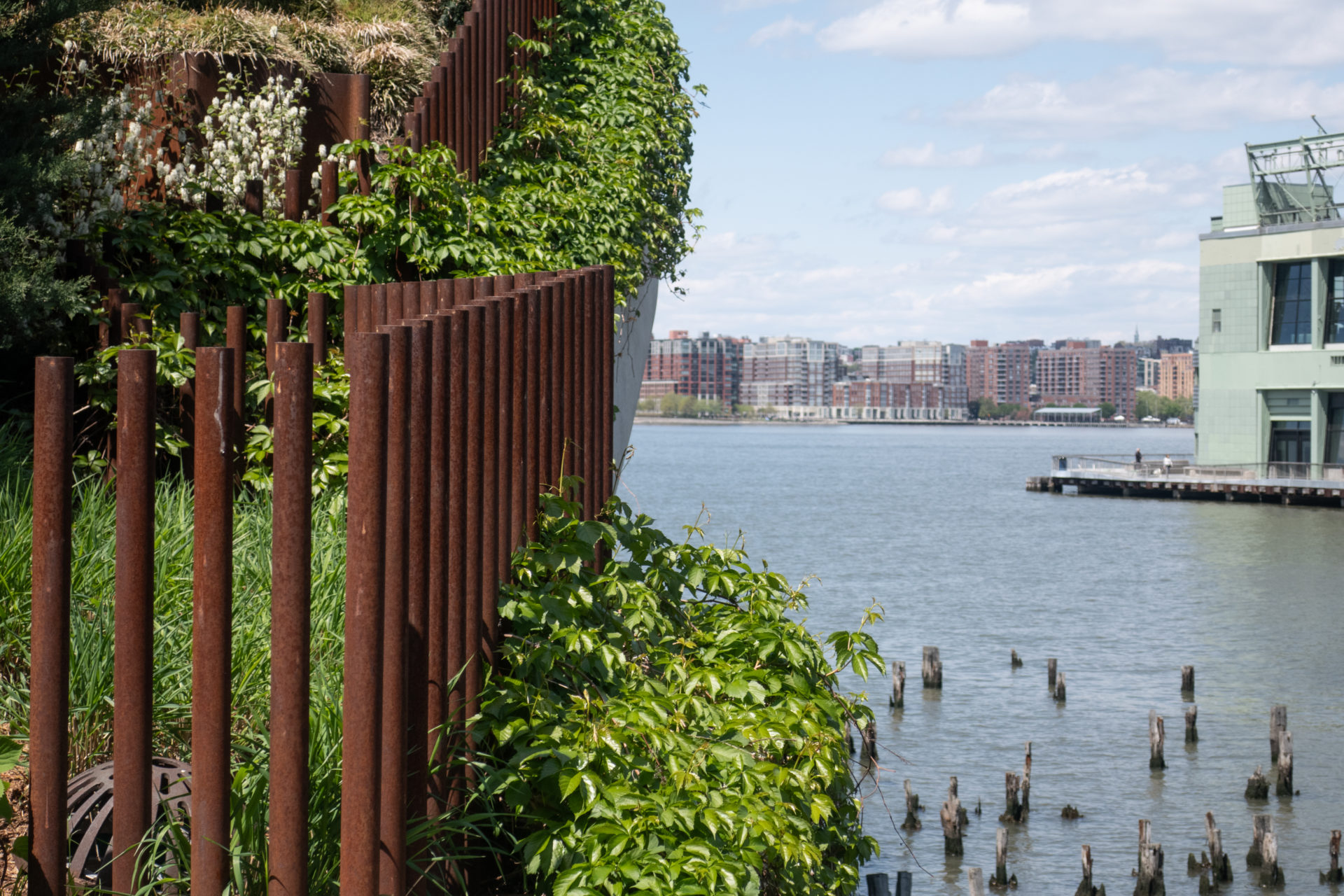

Die Stützstruktur von Little Island besteht aus Betonpfählen, die in verschiedenen Höhen aus dem Hudson River ragen und zwischen den übrig gebliebenen Holzpfählen der Piers 54 und 56 auftauchen, die weitgehend erhalten wurden, um den Lebensraum für Wasserlebewesen zu erhalten.

Heatherwick Studio untersuchte die Idee, einen neuen Pier zu entwerfen, der die noch vorhandenen Holzpfähle des ehemaligen Pier 54 nutzen könnte. Die oberen Flächen sind längst verschwunden.

Pfähle

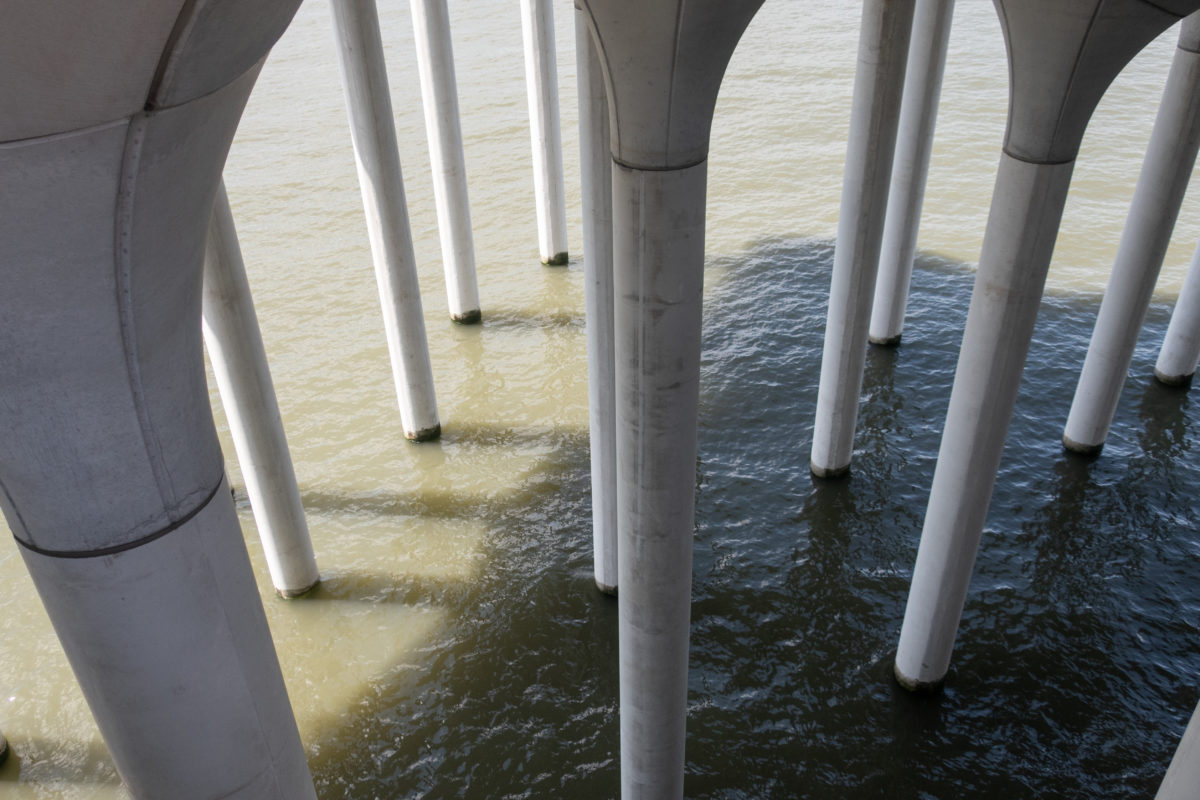

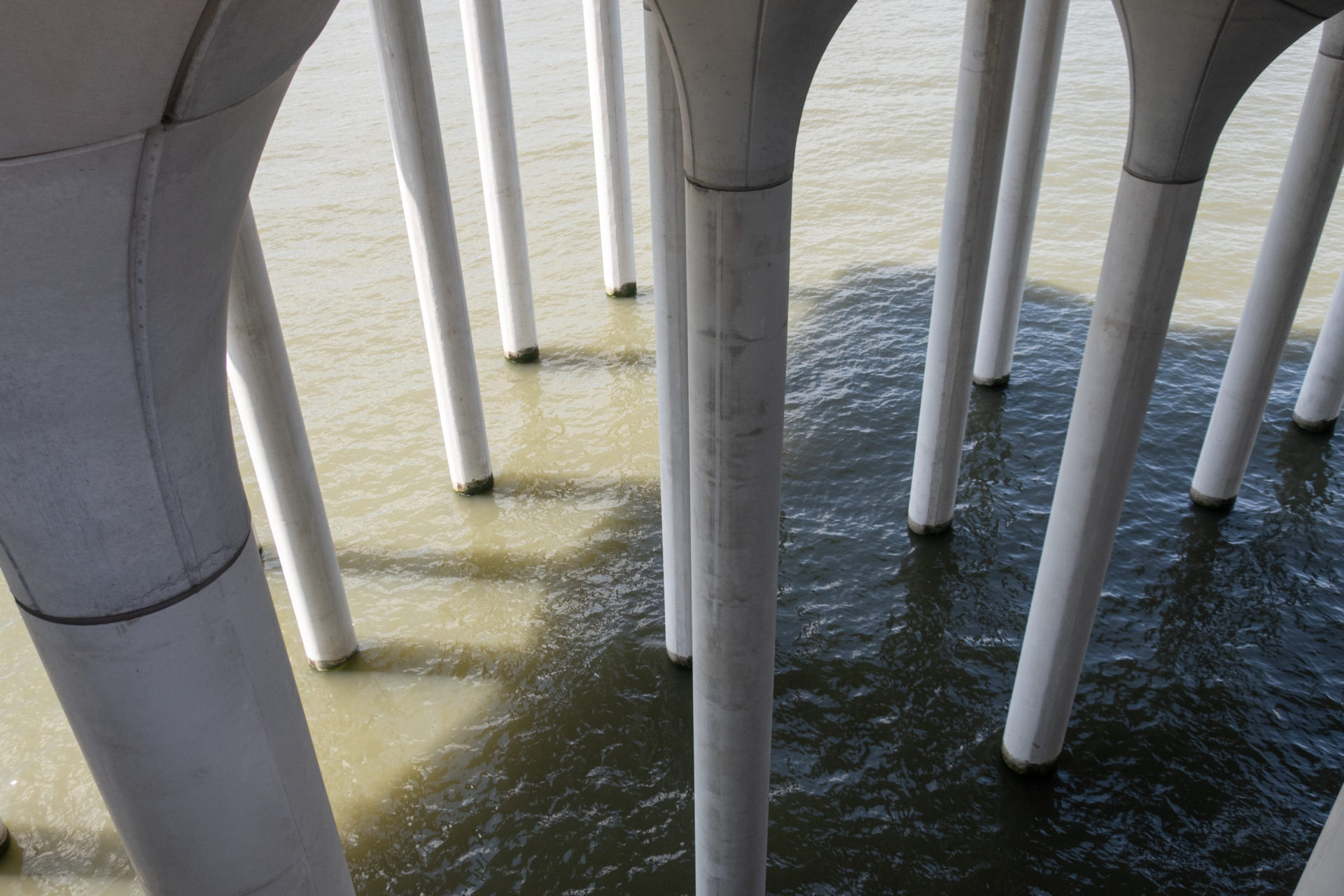

Die Idee war, einen Park zu schaffen, der aus dem Wasser aufsteigt und die alten Pfähle begleitet. Nach mehrwöchigen Sondierungsarbeiten, um die Tiefe zu bestimmen, in der die neuen Betonpfeiler in den Felsen getrieben werden können, entwickelte sich das Projekt zu 280 neuen Betonpfeilern, die auf dem Grund des Flusses (61 m unter Wasser) im Granit verankert sind und sich nach dem Auftauchen nach oben hin öffnen und ineinander übergehen, so dass Abschnitte entstehen, die mit einer grünen Landschaft, Theaterräumen und einer Vielzahl von Erholungselementen bedeckt sind. Jeder der Pfähle kann bis zu 350 Tonnen tragen und hat eine Höhe von 4,57 bis 18,90 Metern.

Die Pfähle wurden in Chesapeake hergestellt und per Binnenschiff vom Elizabeth River zum Hudson transportiert. Ihre Platzierung erlaubte eine Fehlermarge von nur 7,62 cm, und sie wurden in 10 Monaten platziert, wobei eine Ruhezeit von 5 Monaten dazwischen lag, um die Wanderzeiten der Fische zu berücksichtigen.

Töpfe

Die Geometrie der Töpfe folgte einem sich wiederholenden fünfeckigen Muster des Kairoer Mosaiks, um scheinbar unregelmäßige Formen und ein Design zu erzeugen, bei dem die Säulen nicht in einer geraden Linie stehen, sondern die wiederholte Verwendung der Schalung ermöglichen.

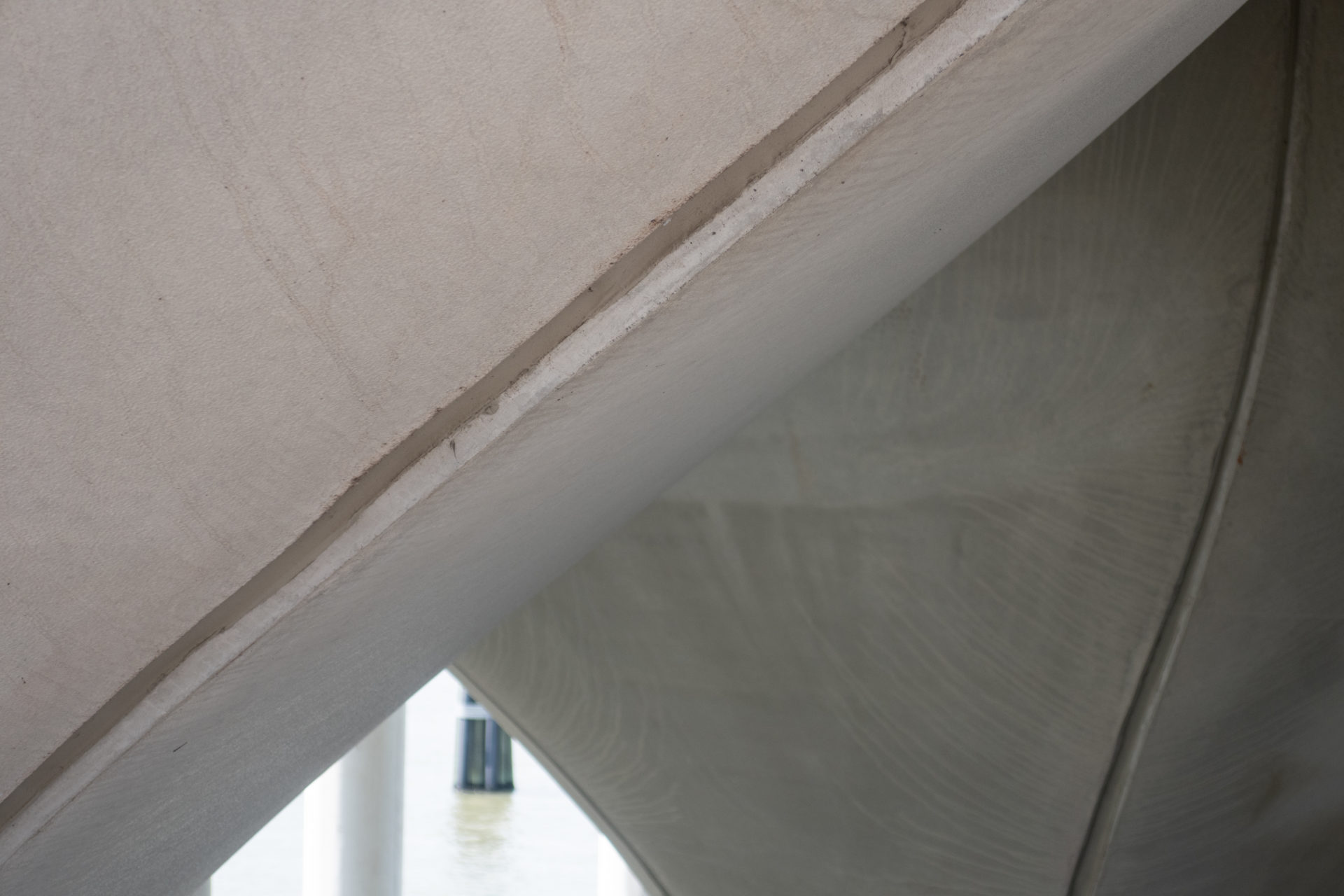

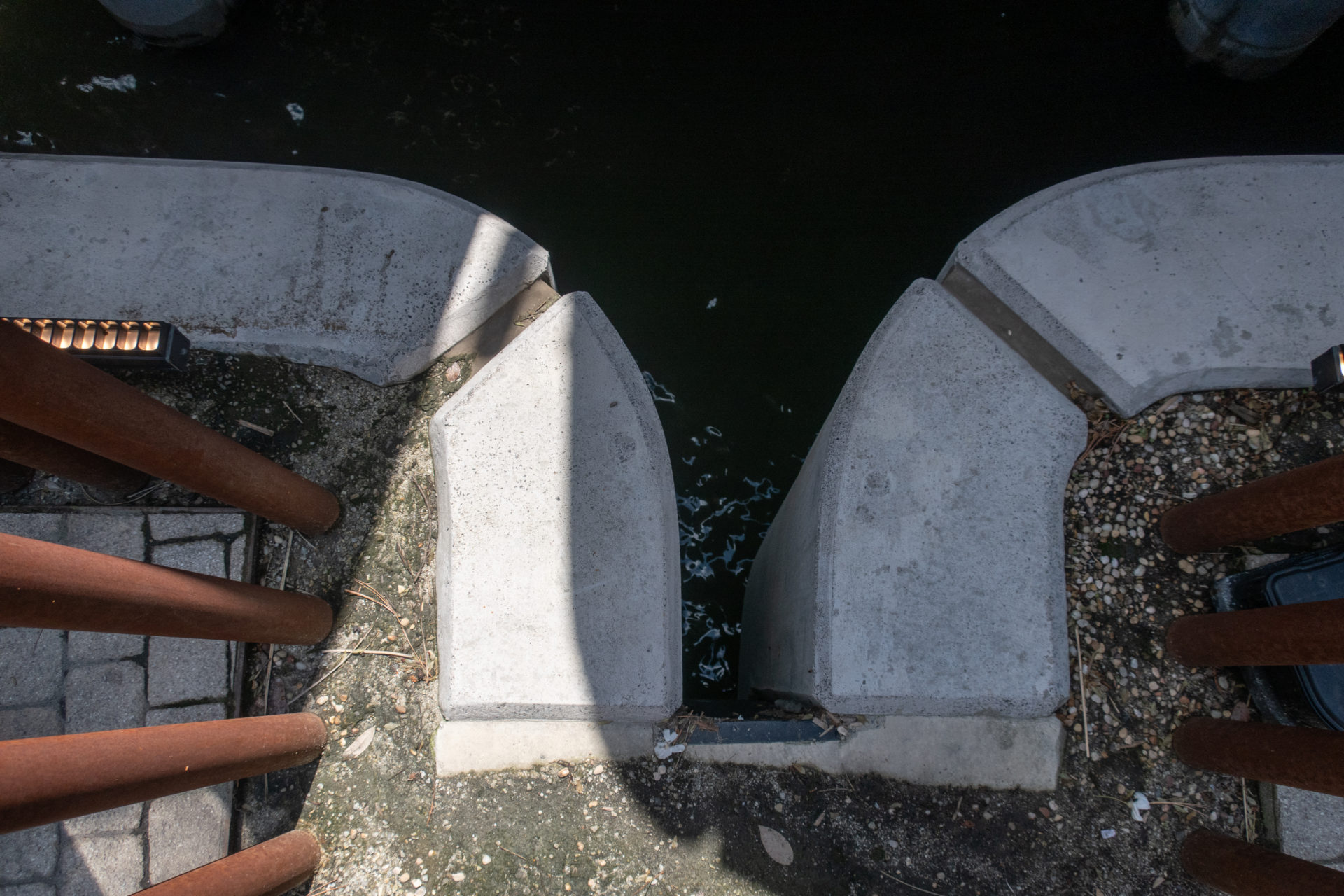

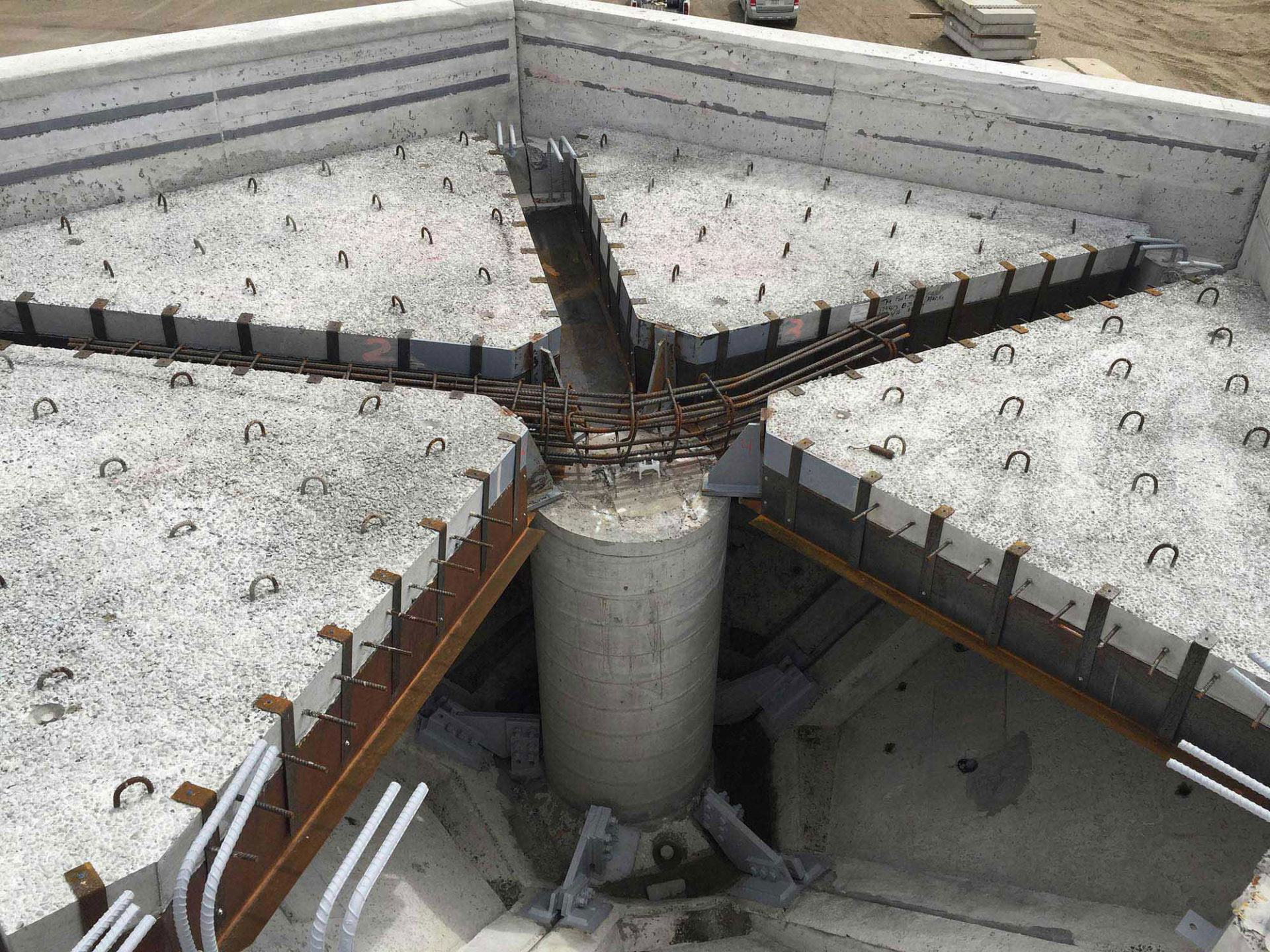

Jeder Topf ist hohl und so konzipiert, dass er aus mehreren „Blütenblättern“ zusammengesetzt werden kann, die im Bundesstaat New York hergestellt und dann auf der Straße oder per Schiff zum Montageort transportiert werden.

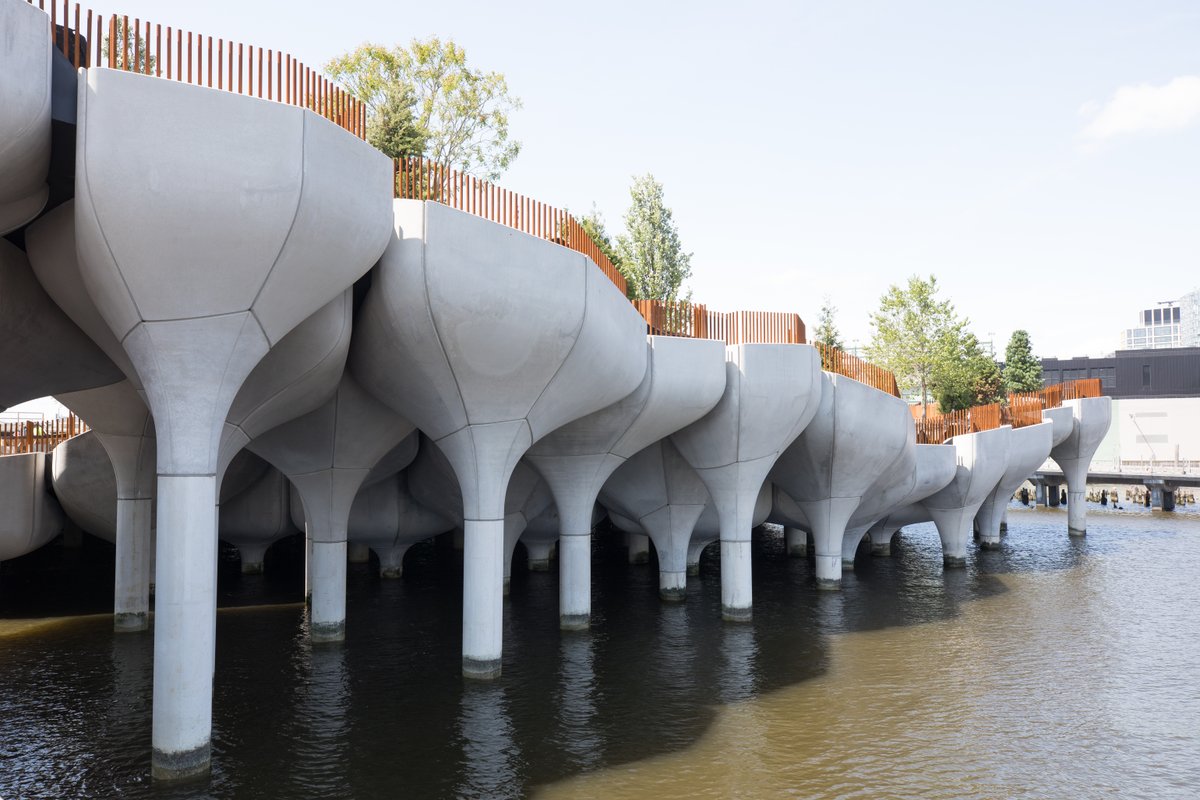

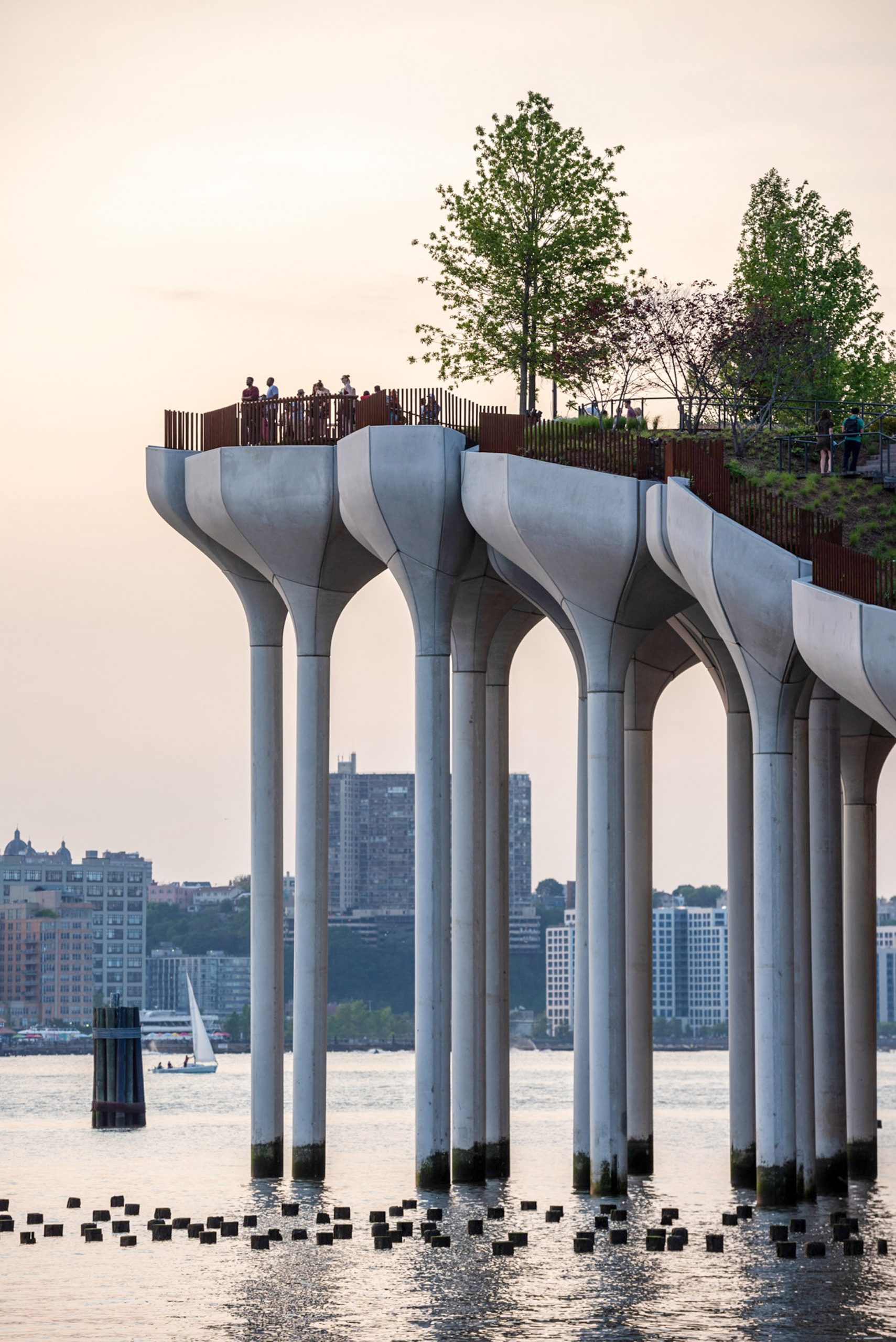

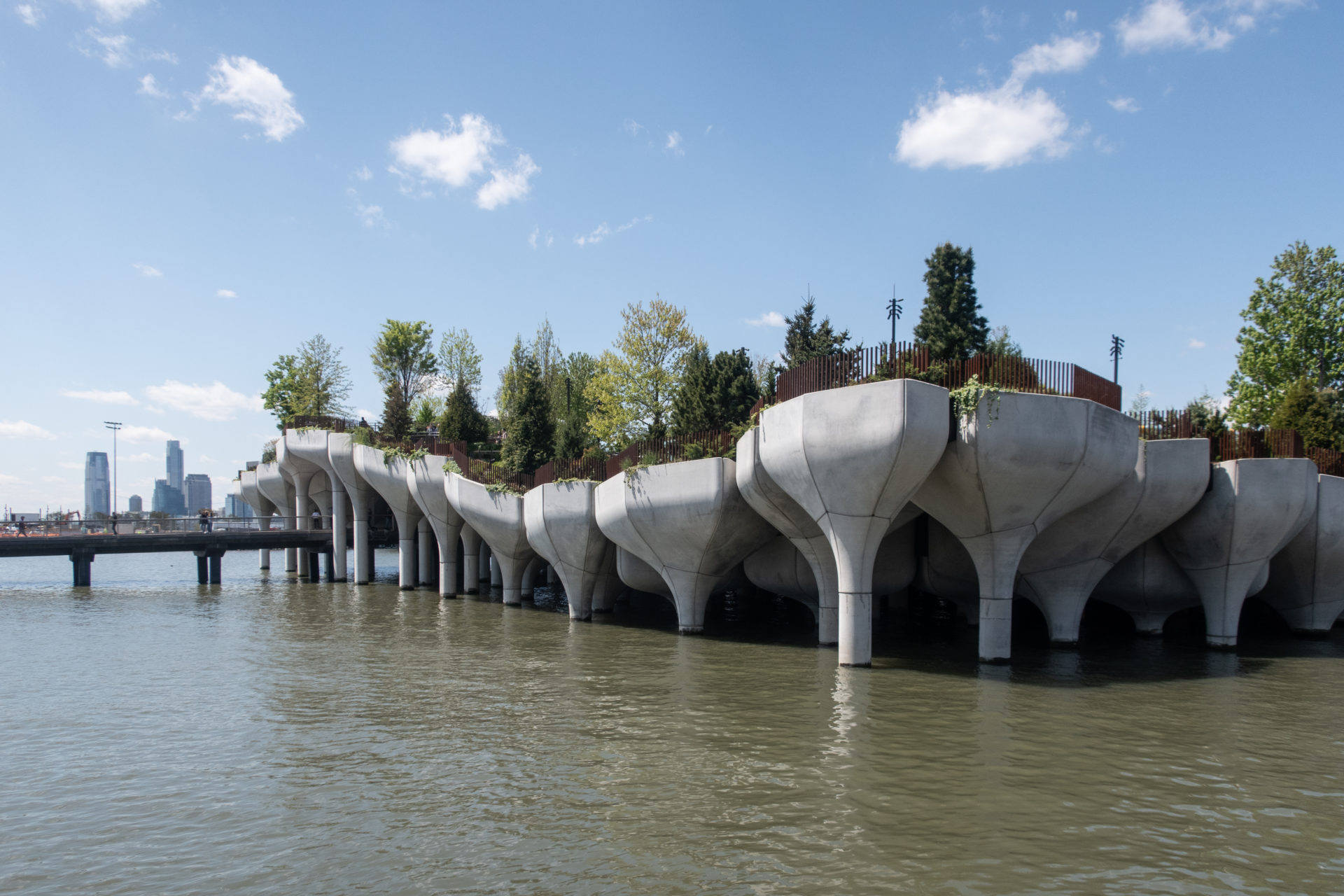

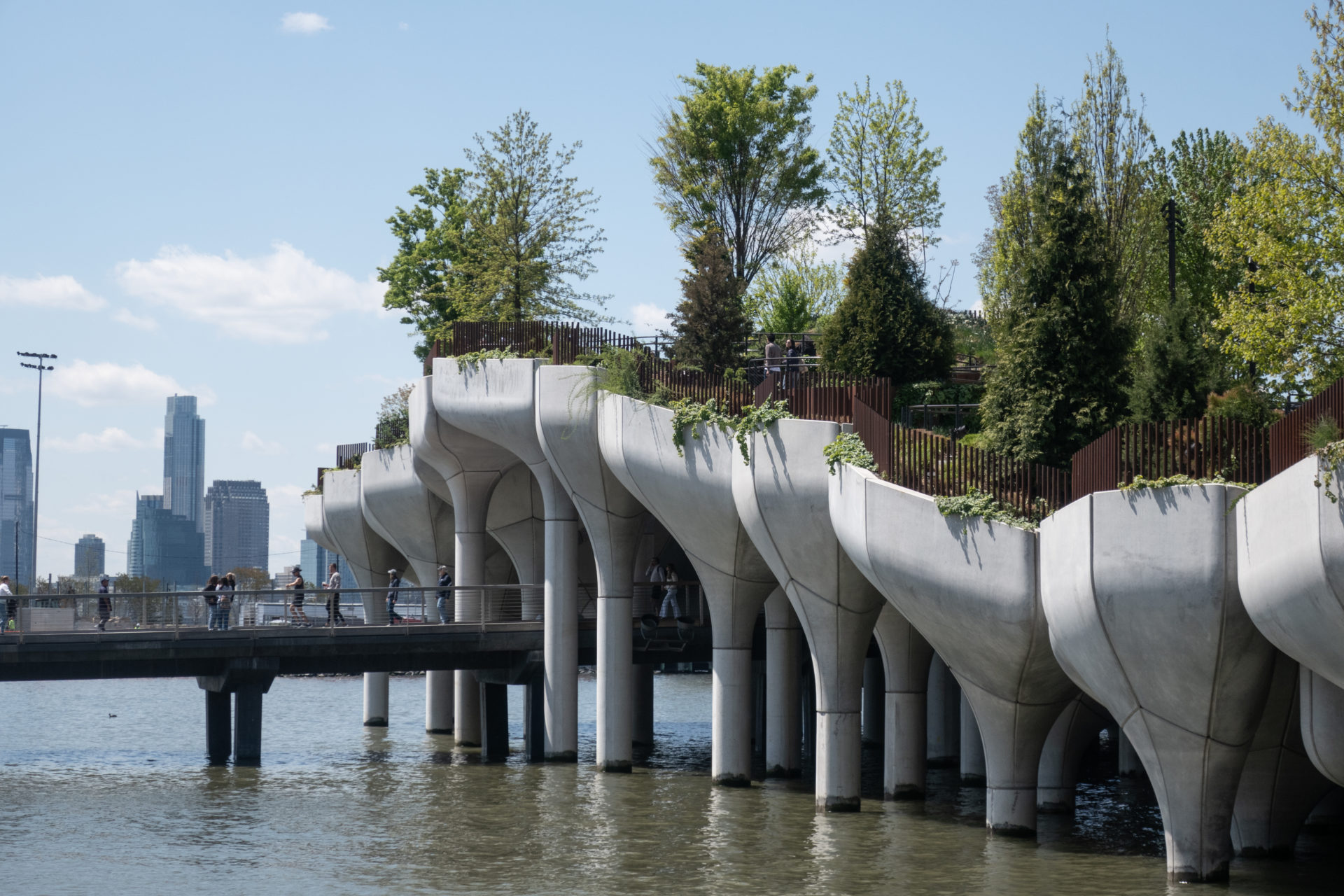

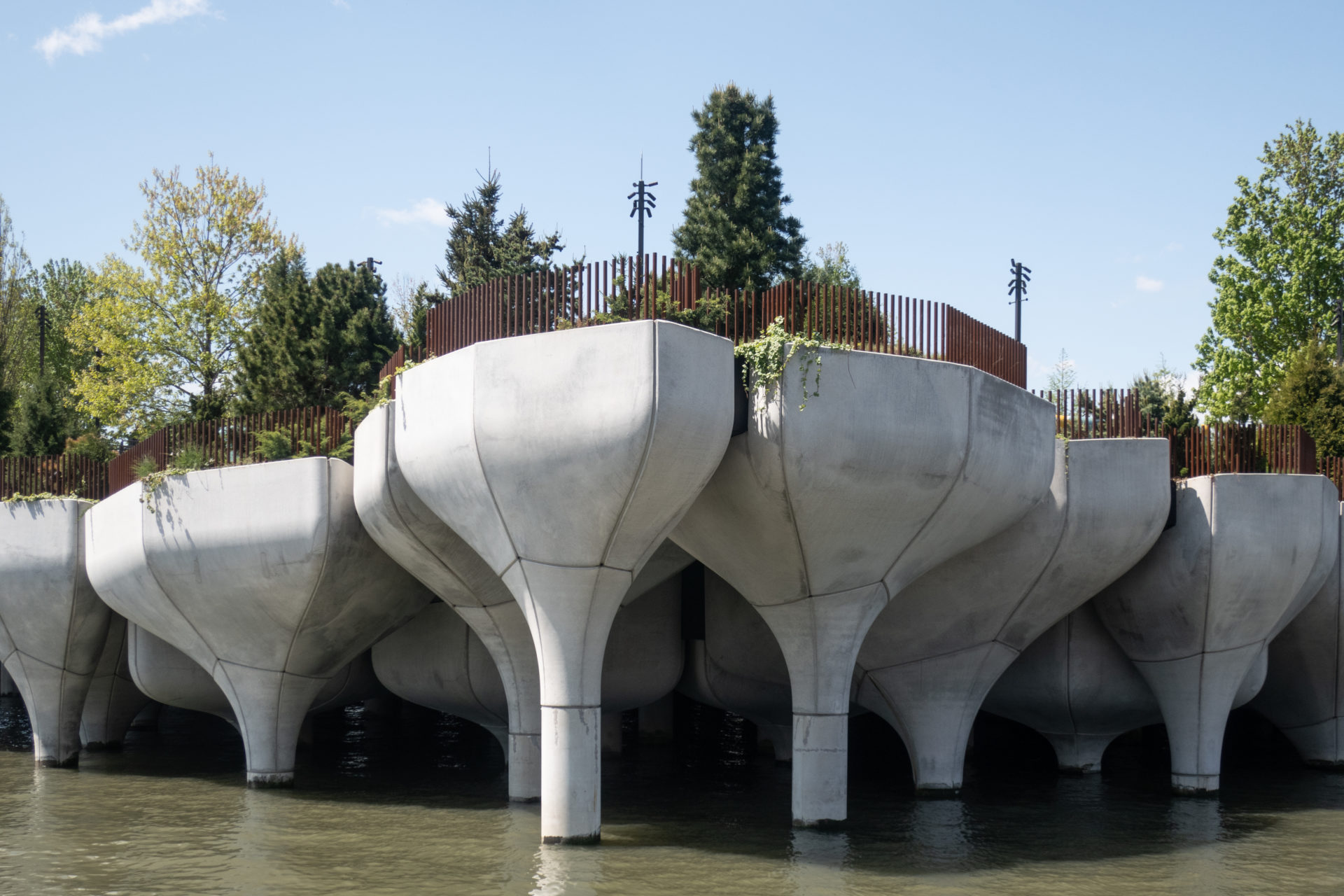

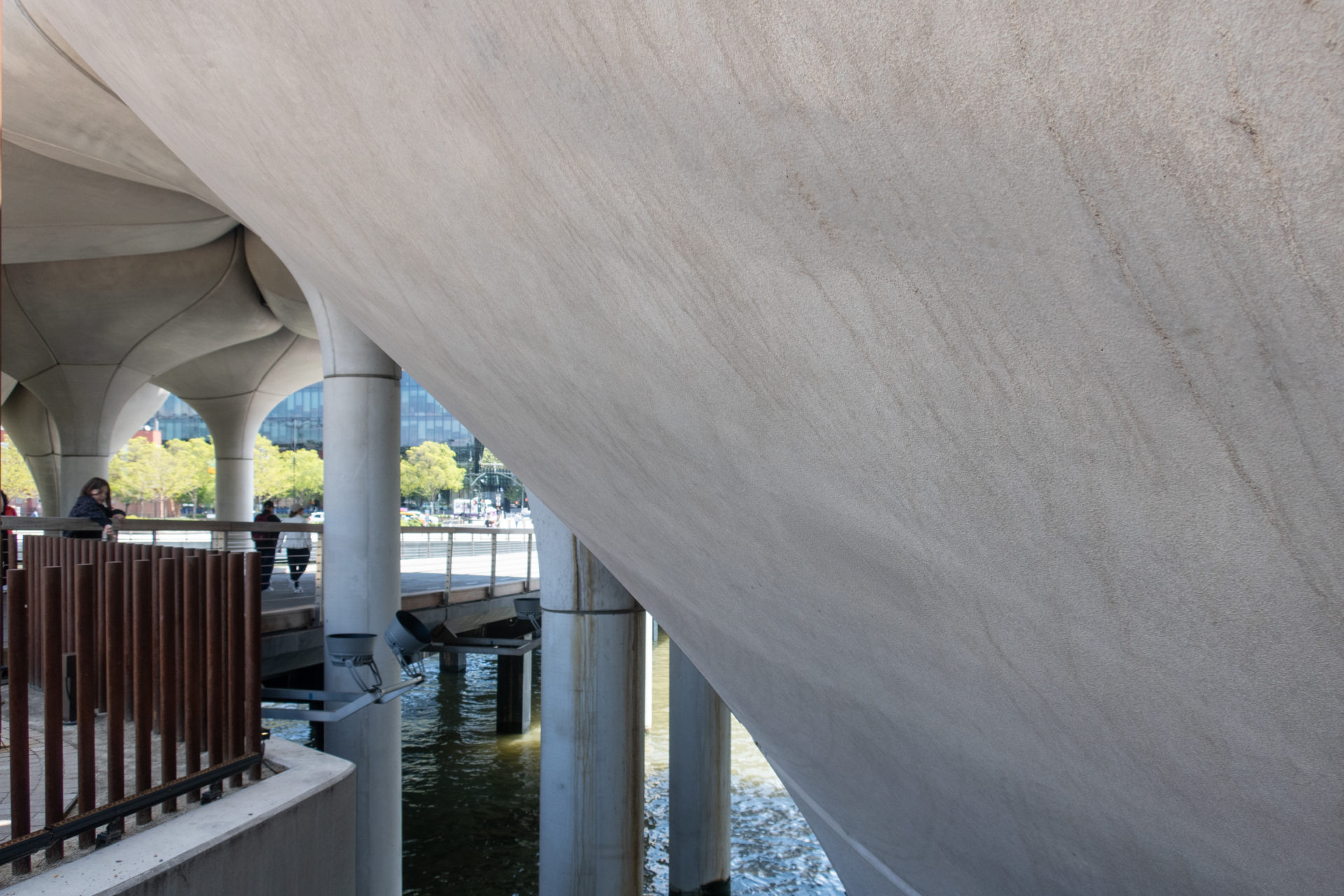

Die Hälfte der Pfähle dient als Stützen für die Module, aus denen die Tulpentöpfe“ mit einem Durchmesser von 6,10 m entstehen. Diese Pflanzgefäße aus Beton, die aus 4-6 Blütenblättern bestehen und von einer zentralen Säule getragen werden, bilden die Struktur der Parkoberfläche.

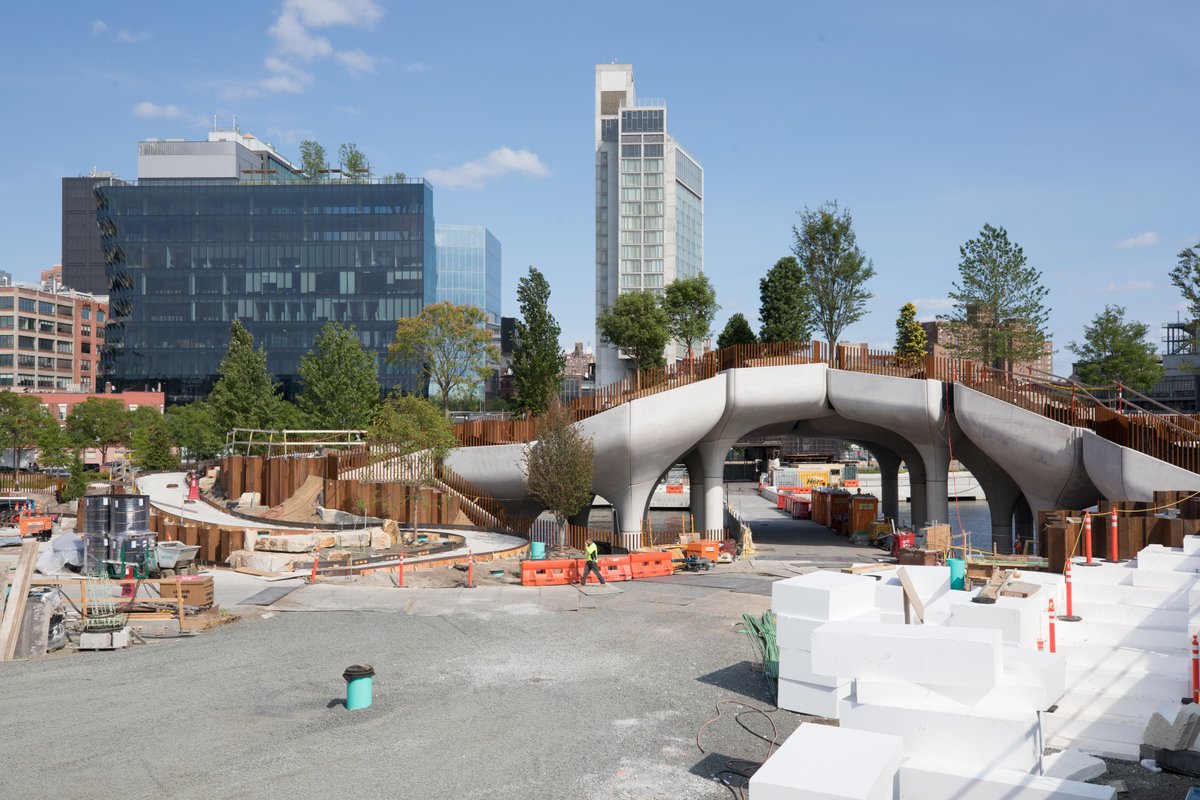

Die Installation der einzelnen Töpfe dauerte einige Stunden, insgesamt wurden 132 Töpfe vor Ort installiert. Neununddreißig verschiedene Schalungsformen wurden verwendet, und jeder Topf wiegt etwa 75 Tonnen.

Eine Ortbetonplatte verbindet alle vorgefertigten Elemente.

Begrüntes Dach

Die Ingenieure entwickelten ein integriertes System zur Regenwasserbewirtschaftung, das den Park in ein „riesiges grünes Dach“ verwandelt.

Dank eines Netzes grüner Infrastrukturelemente, die geschickt in die Landschaft und die Plätze des Parks integriert sind, ist praktisch die gesamte Fläche ein Regenwasserschwamm. Sobald das Wasser die Oberfläche des Parks erreicht, beginnt es, durch das Substrat der Pfeilerstruktur zu versickern, die das Wasser aufbereiten soll, bevor es nach und nach in den Hudson River geleitet wird.

Materialien

Little Island ist ein maritimer botanischer Garten mit 35 Baumarten, 65 Straucharten und 290 Arten von Gräsern, Stauden, Reben und Blumenzwiebeln, von denen viele wegen ihres Duftes und ihrer Attraktivität für Vögel und Bestäuber ausgewählt wurden. MNLA wählte strategisch immergrüne Bäume, um zu verhindern, dass der Wind vom Fluss auf die Menschen trifft, wenn sie durch den Park spazieren. Im Sommer stehen den Besuchern Liegewiesen zur Verfügung, auf denen sie sich sonnen können.

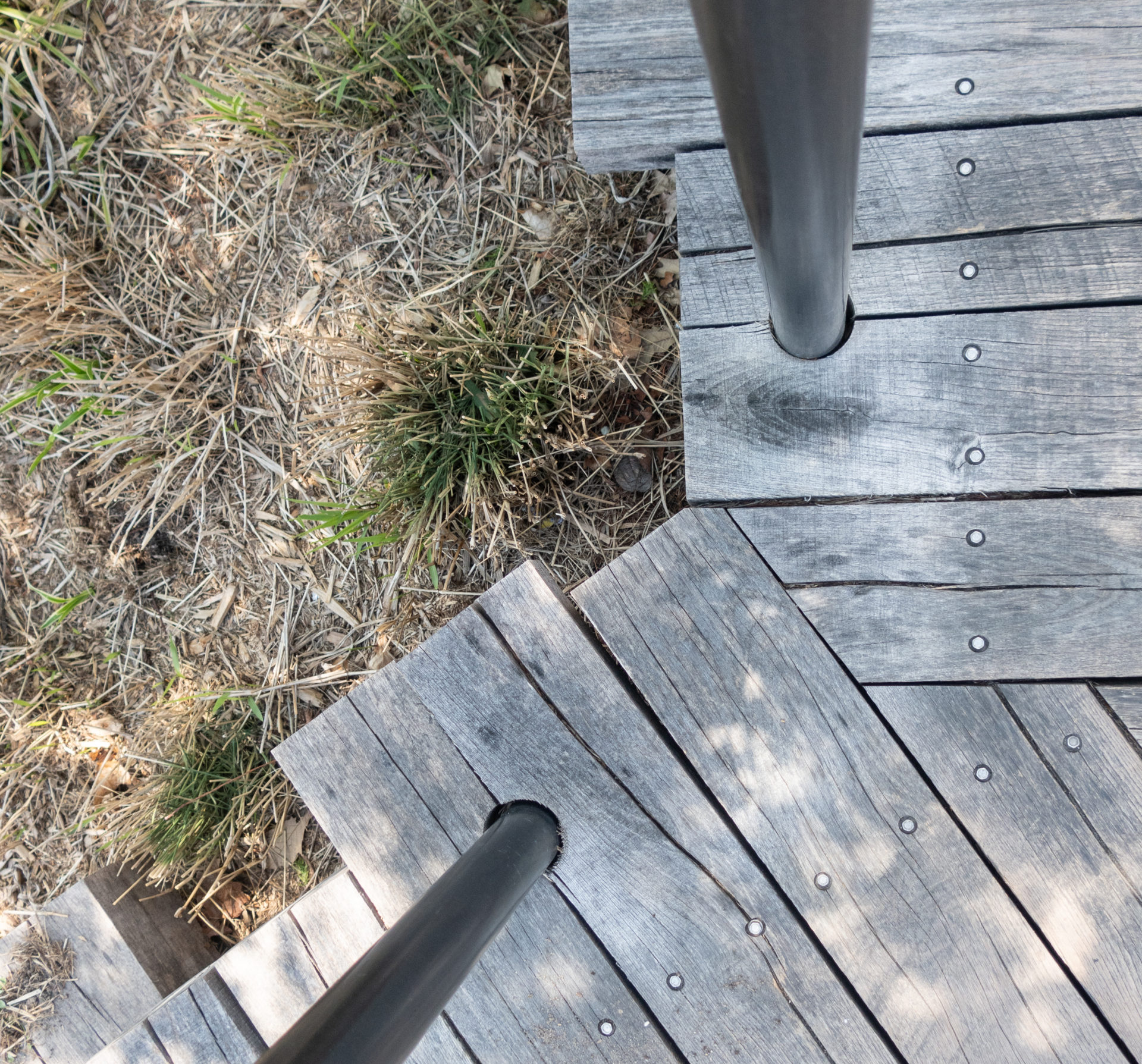

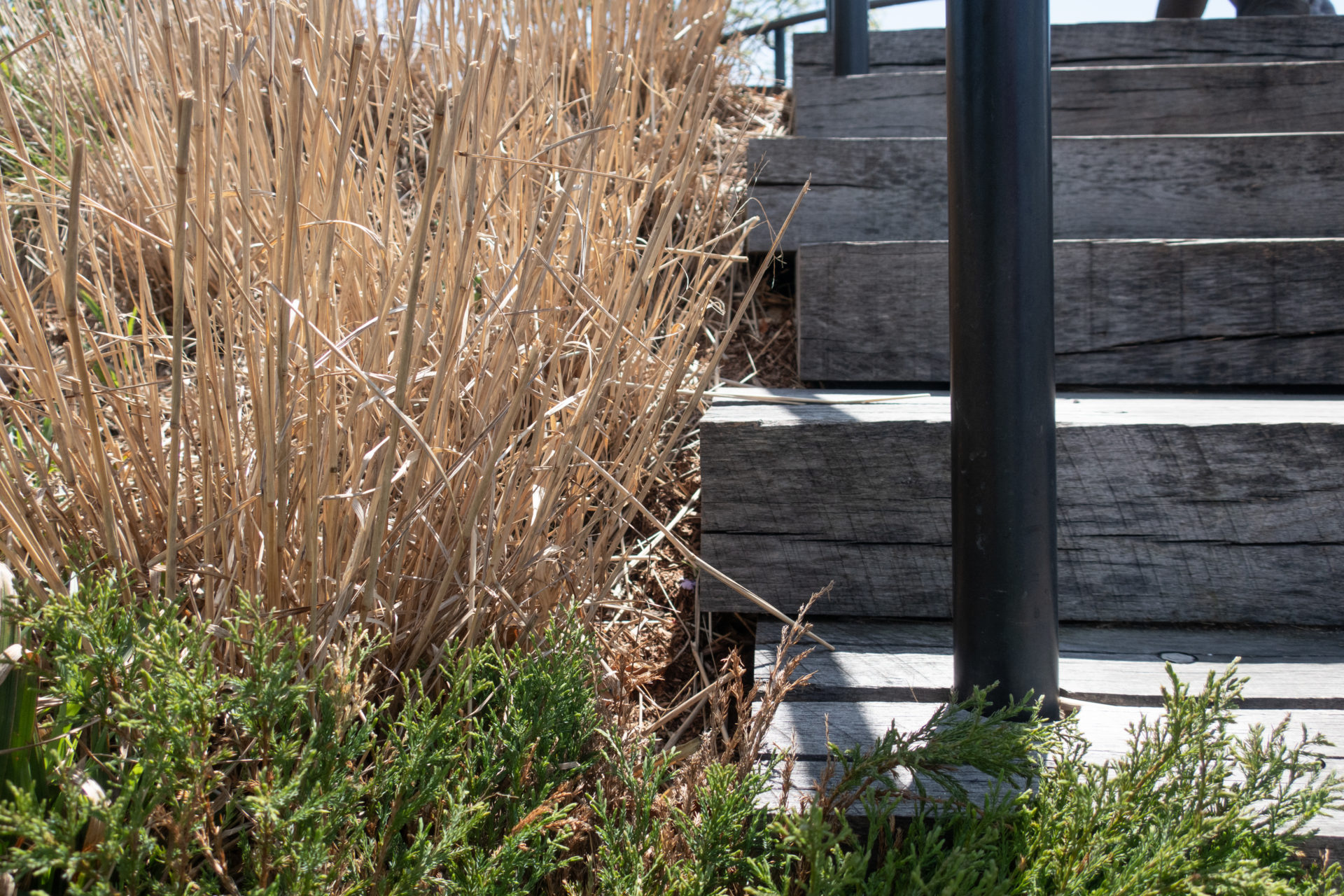

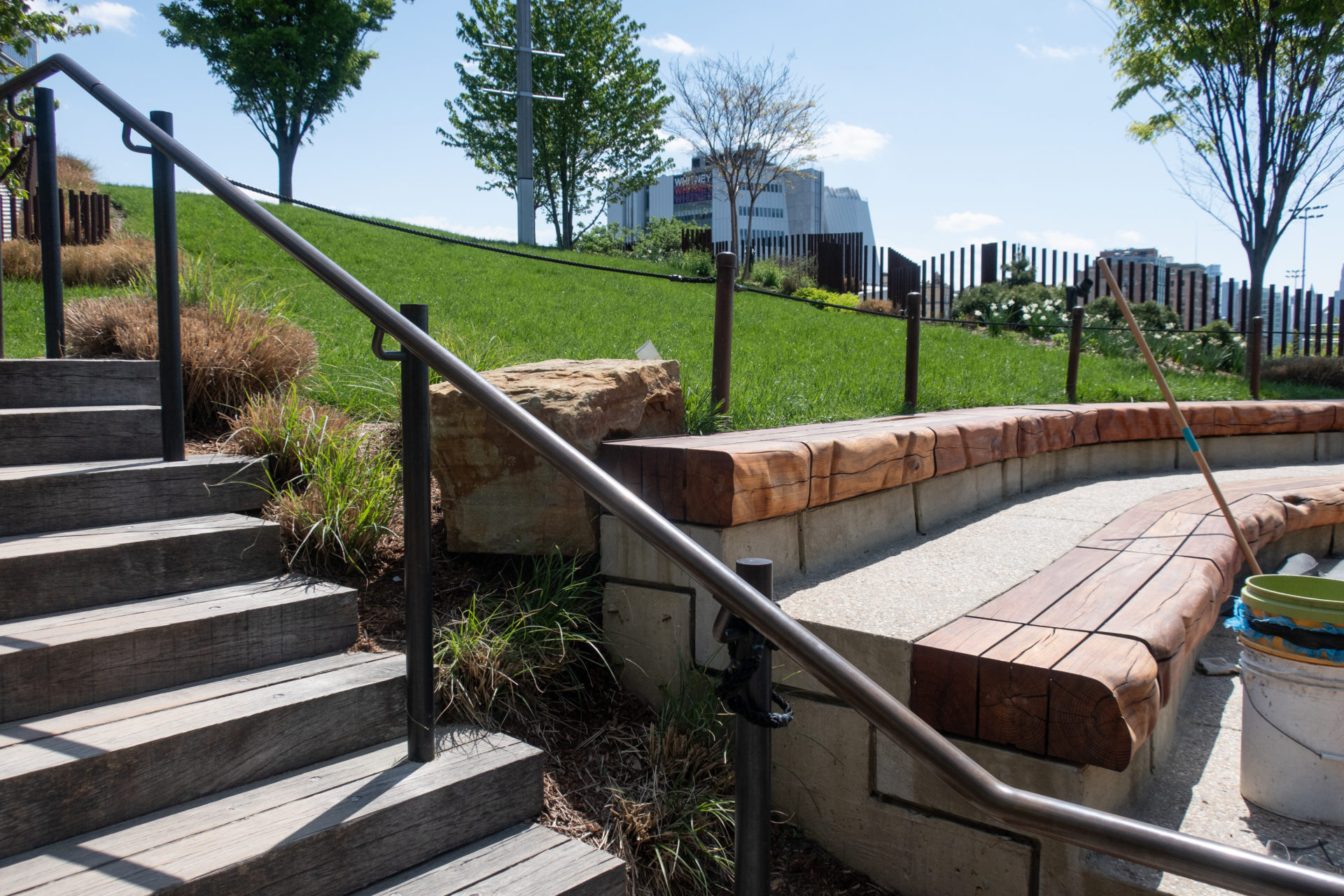

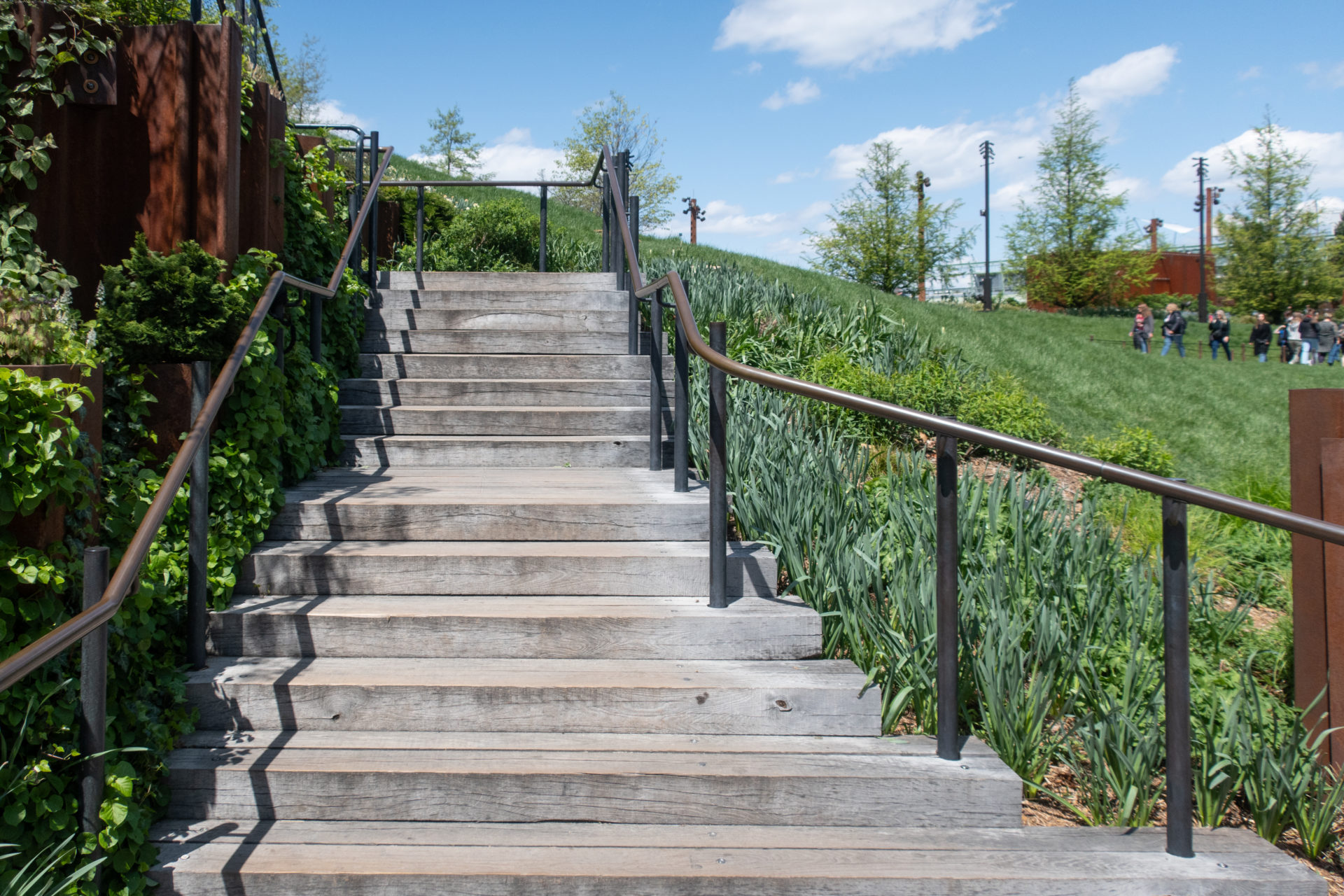

Die Stufen der Wege sind aus Robinienholz gefertigt, einem in New York heimischen Hartholz. Sieben Treppensätze mit 420 Stufen wurden gefräst.

Die Ingenieure entwickelten die Geometrien für die Topfstrukturen mithilfe parametrischer 3D-Skripte und erstellten digitale Modelle, um die Fertigungsprozesse des Projekts zu steuern. Die Pflanzgefäße bestehen aus einer vorgefertigten Betonschale, die durch den Kopf der Säulen gestützt wird.

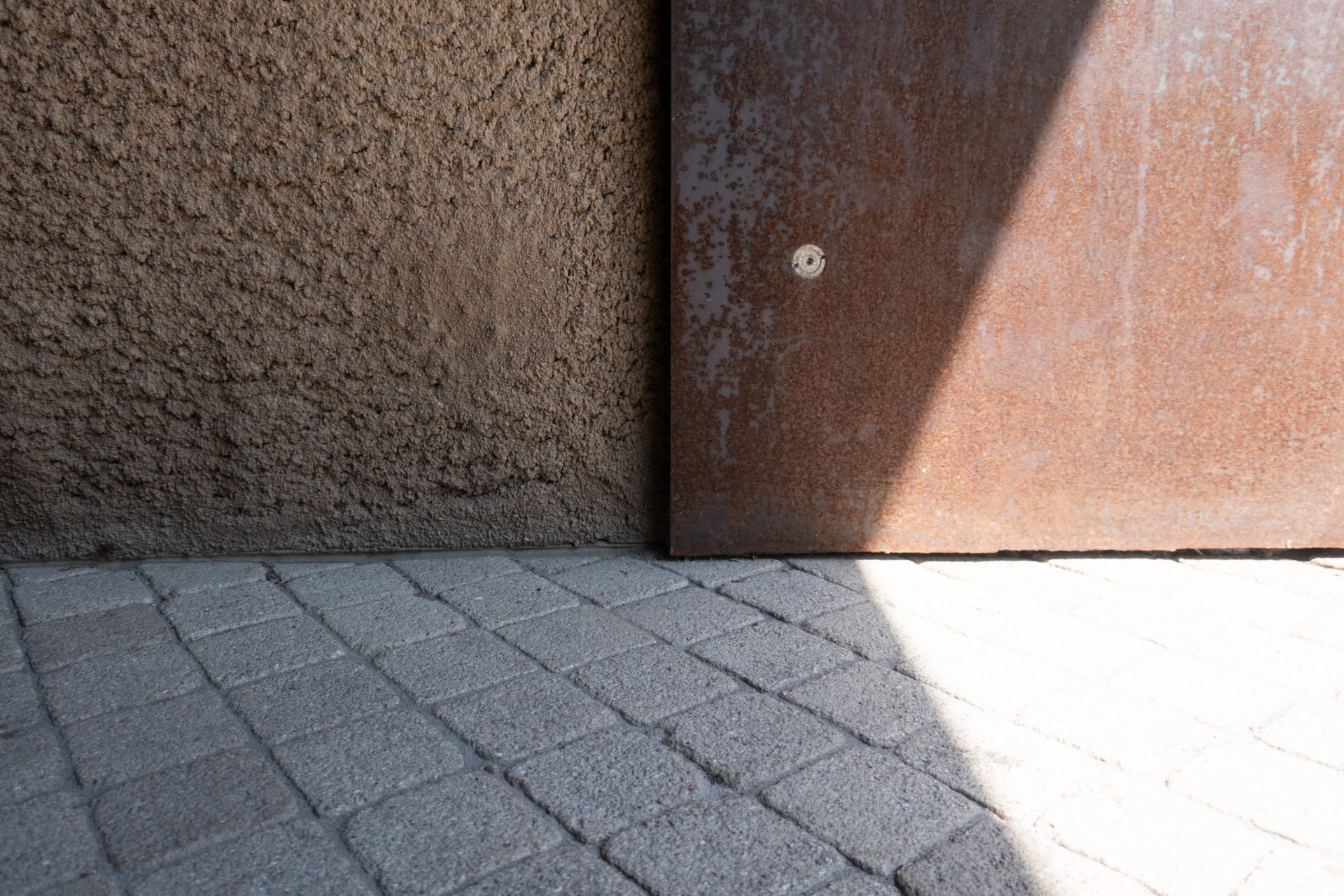

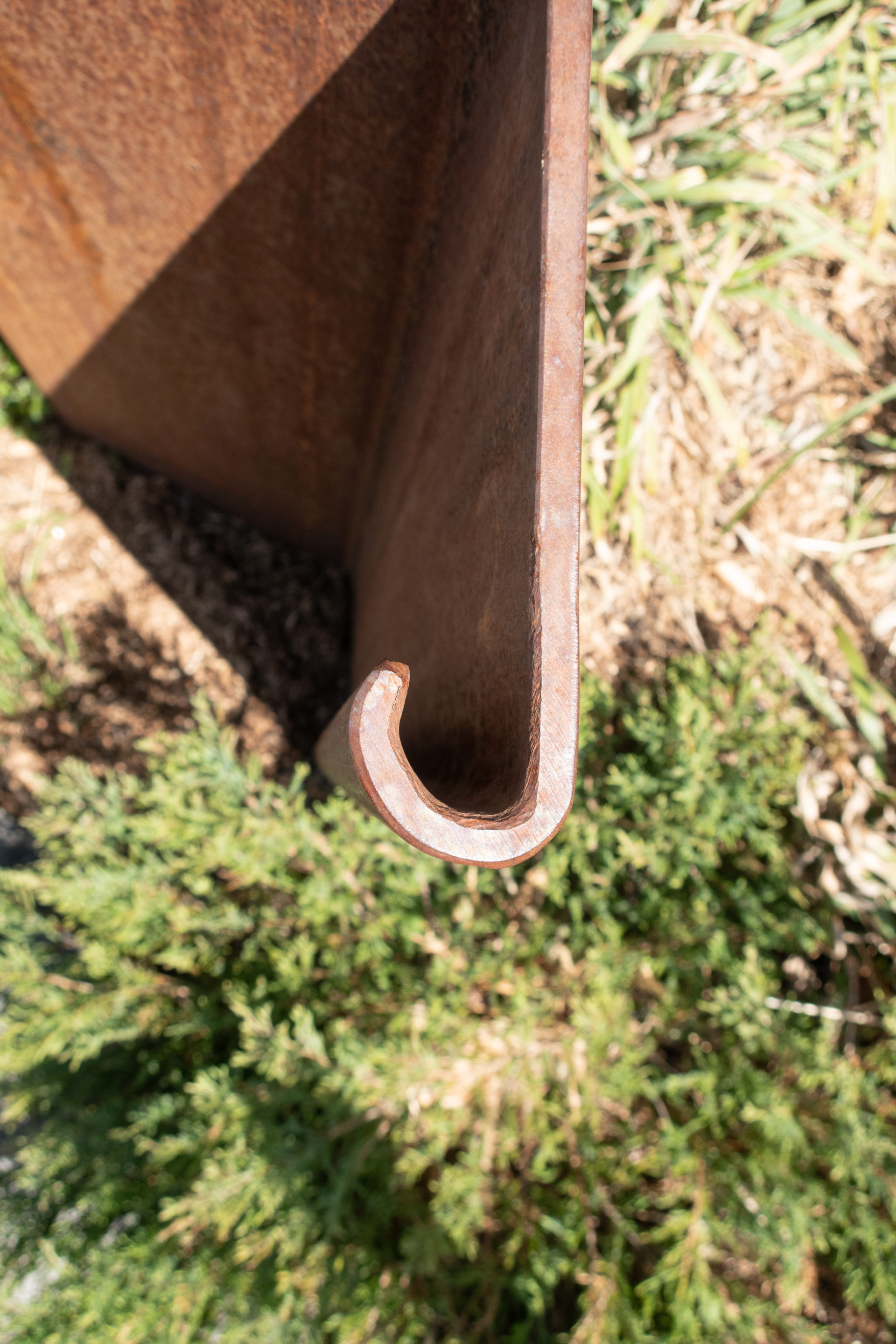

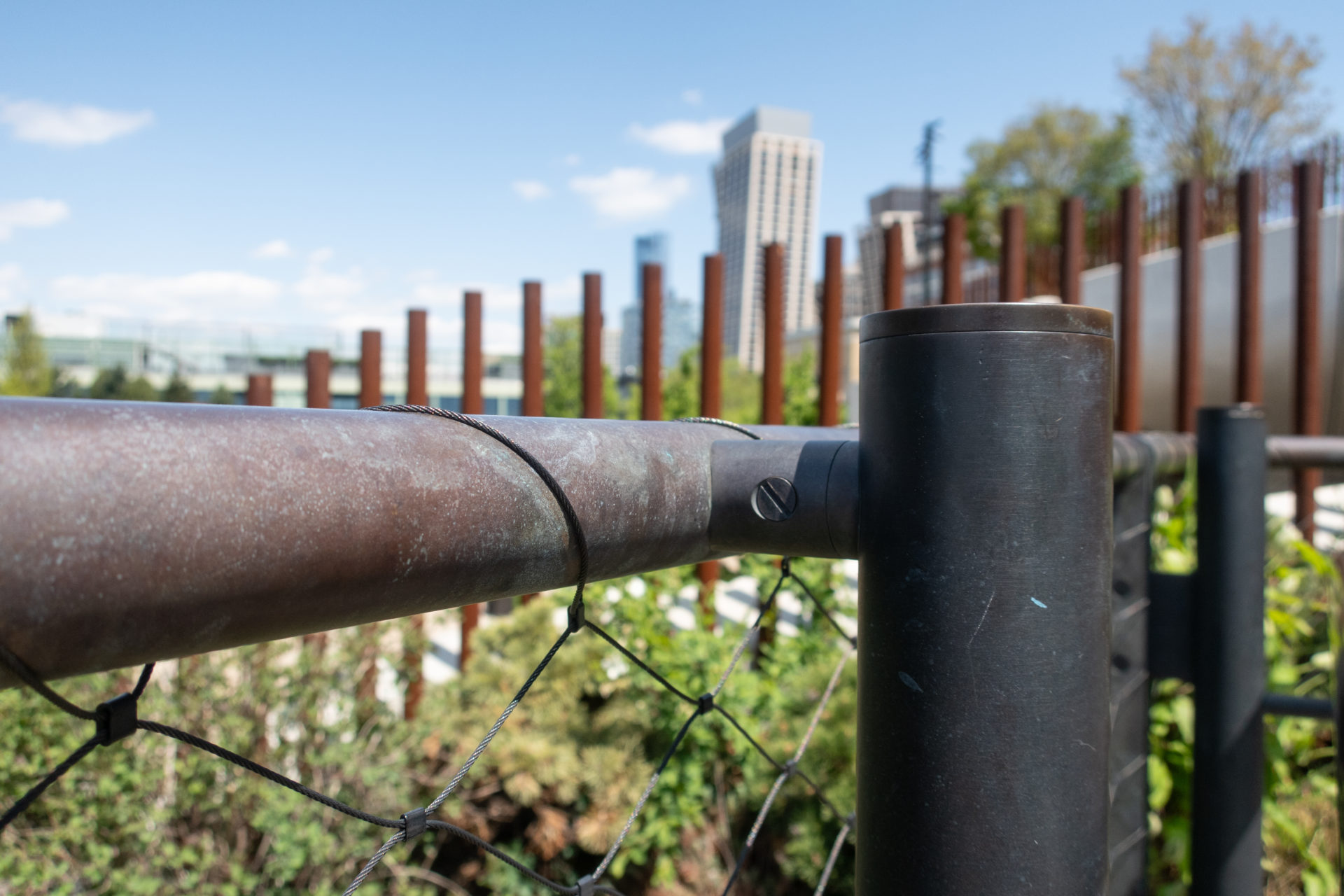

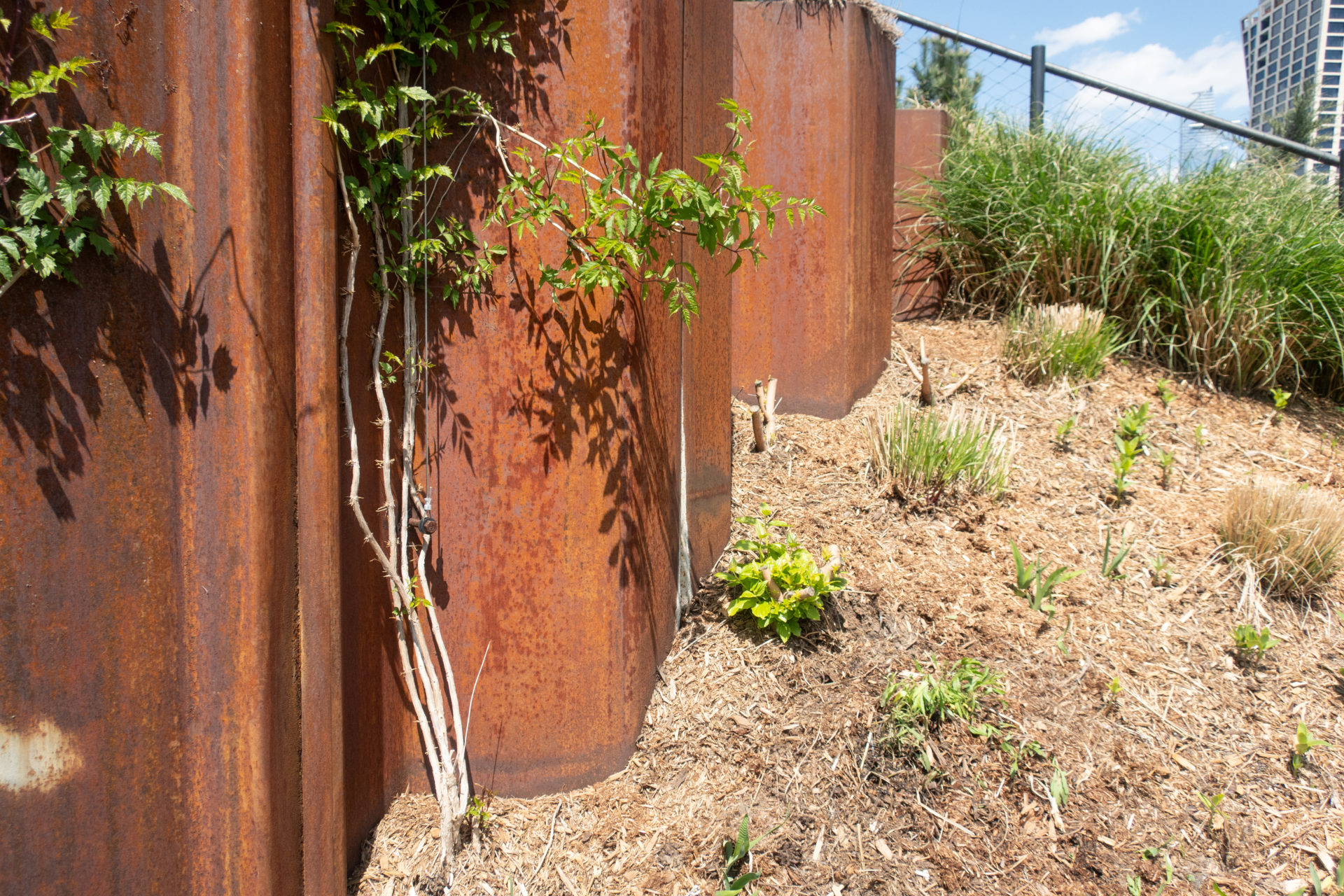

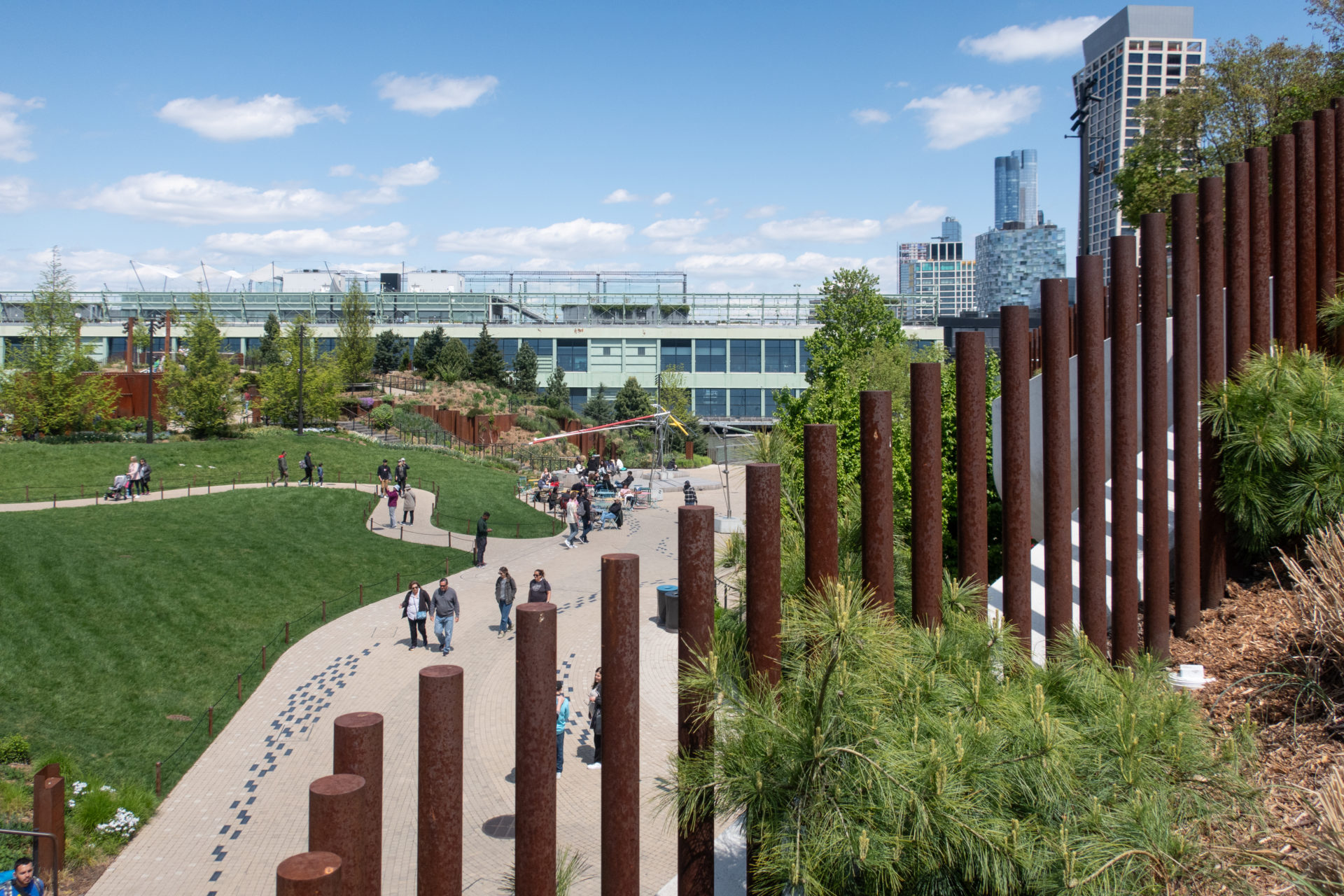

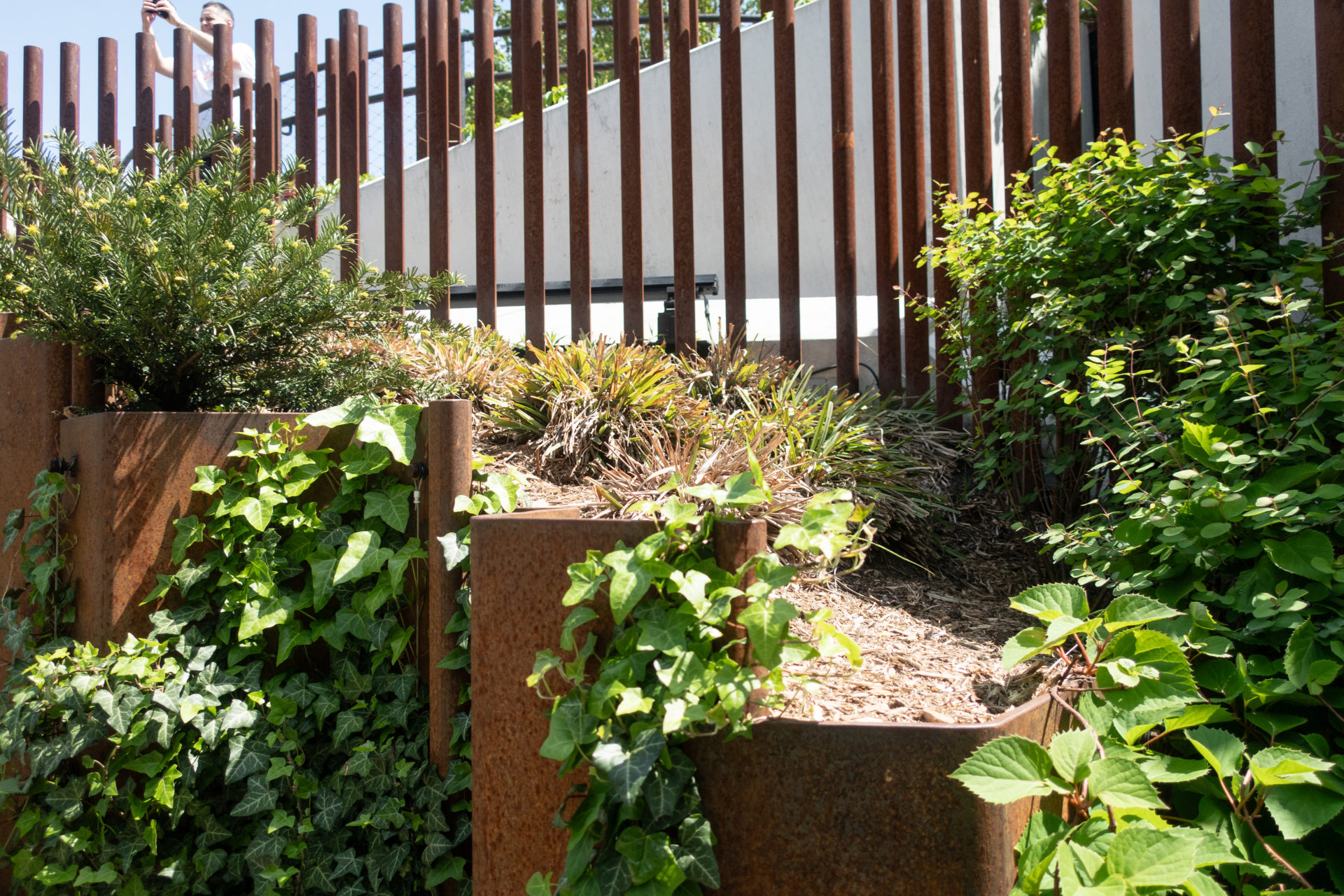

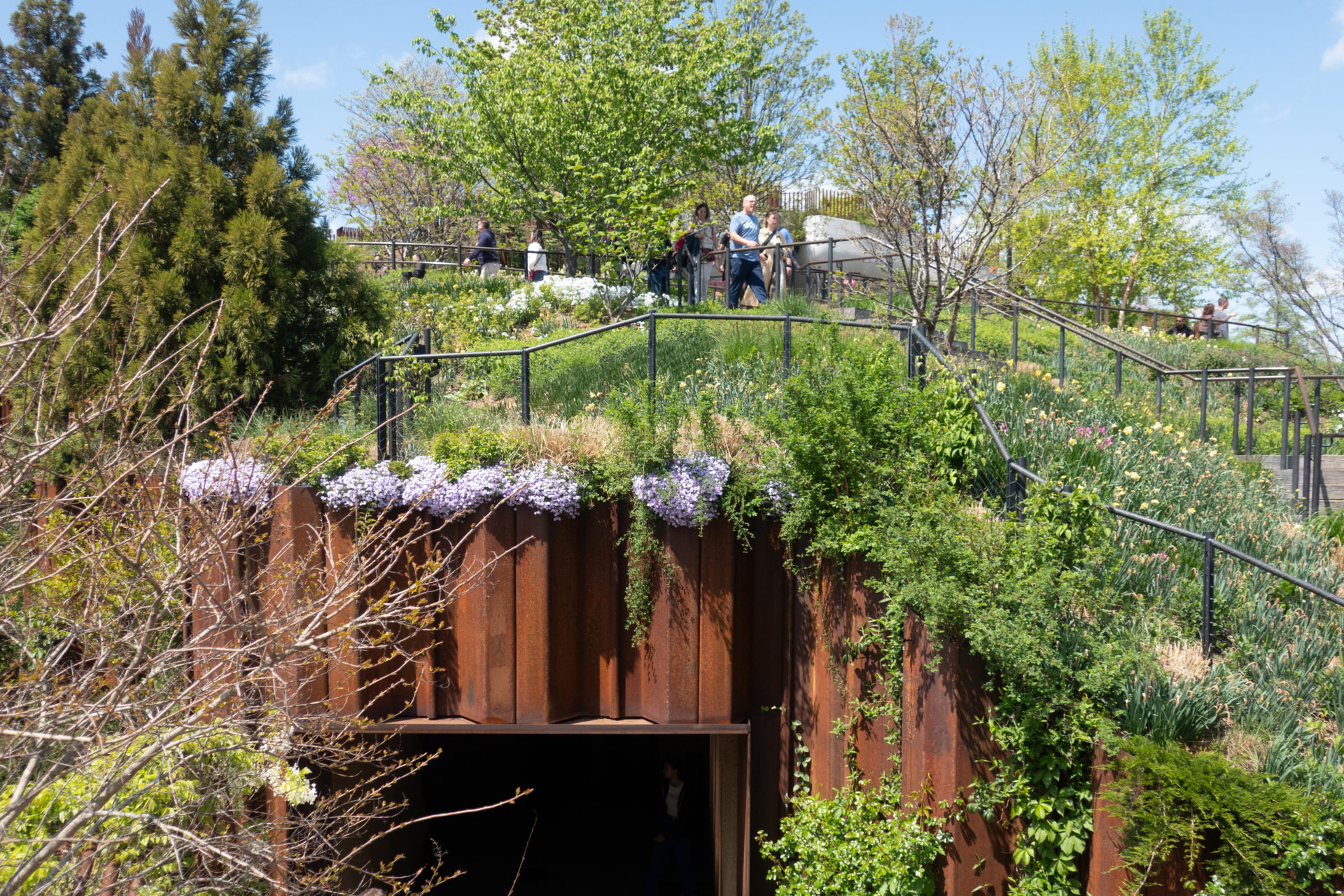

Für die Stützmauern wurden witterungsbeständige Stahlspundwände verwendet, um die Palette der warmen Materialien auf dem gesamten Pfeiler fortzusetzen.

Drawings

Heatherwick Studio and MNLA

Photos

Fotos WikiArquitectura (Abril 2023)

Heatherwick Studio – Timothy Schenck





Emplazamiento

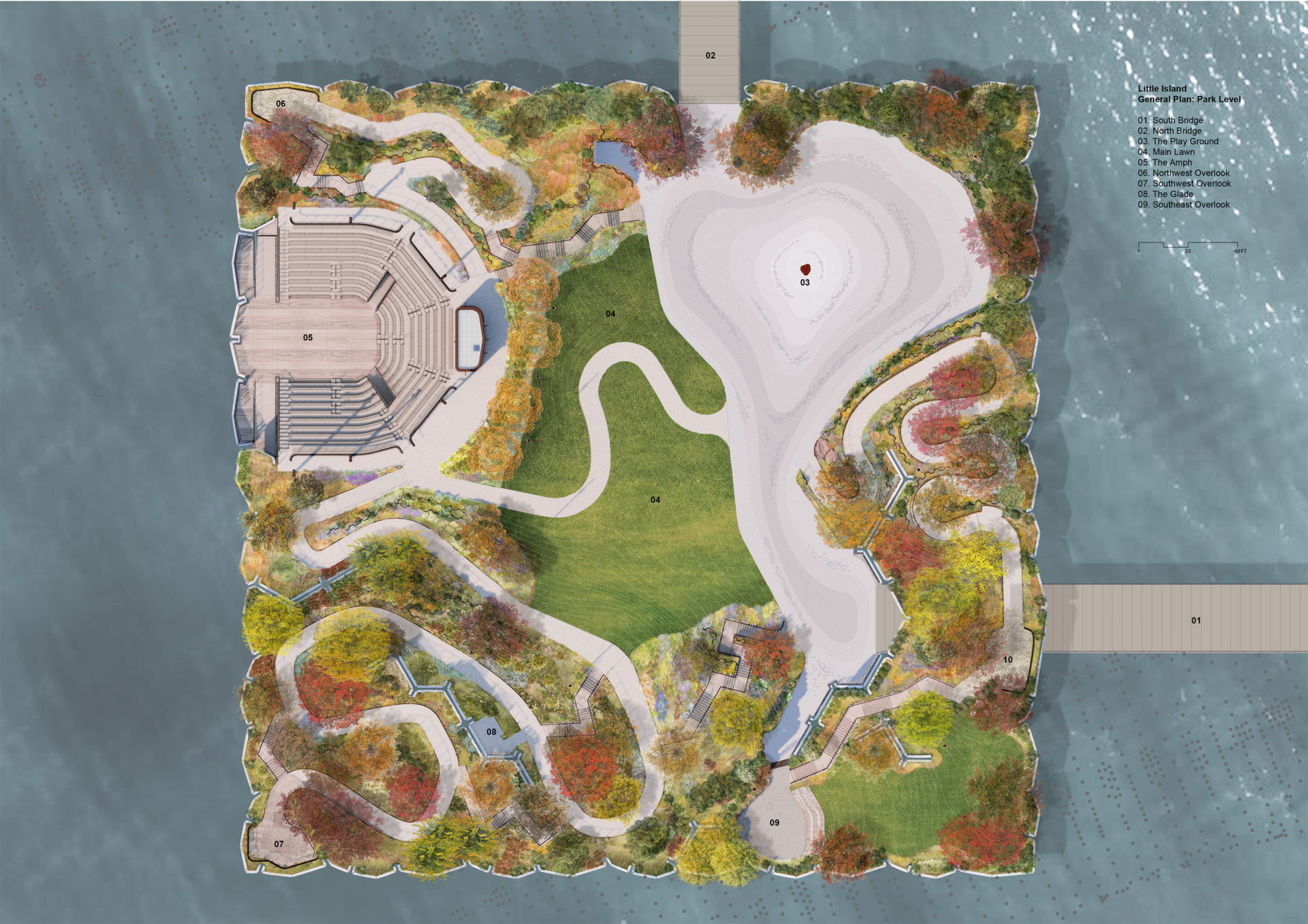

Planta

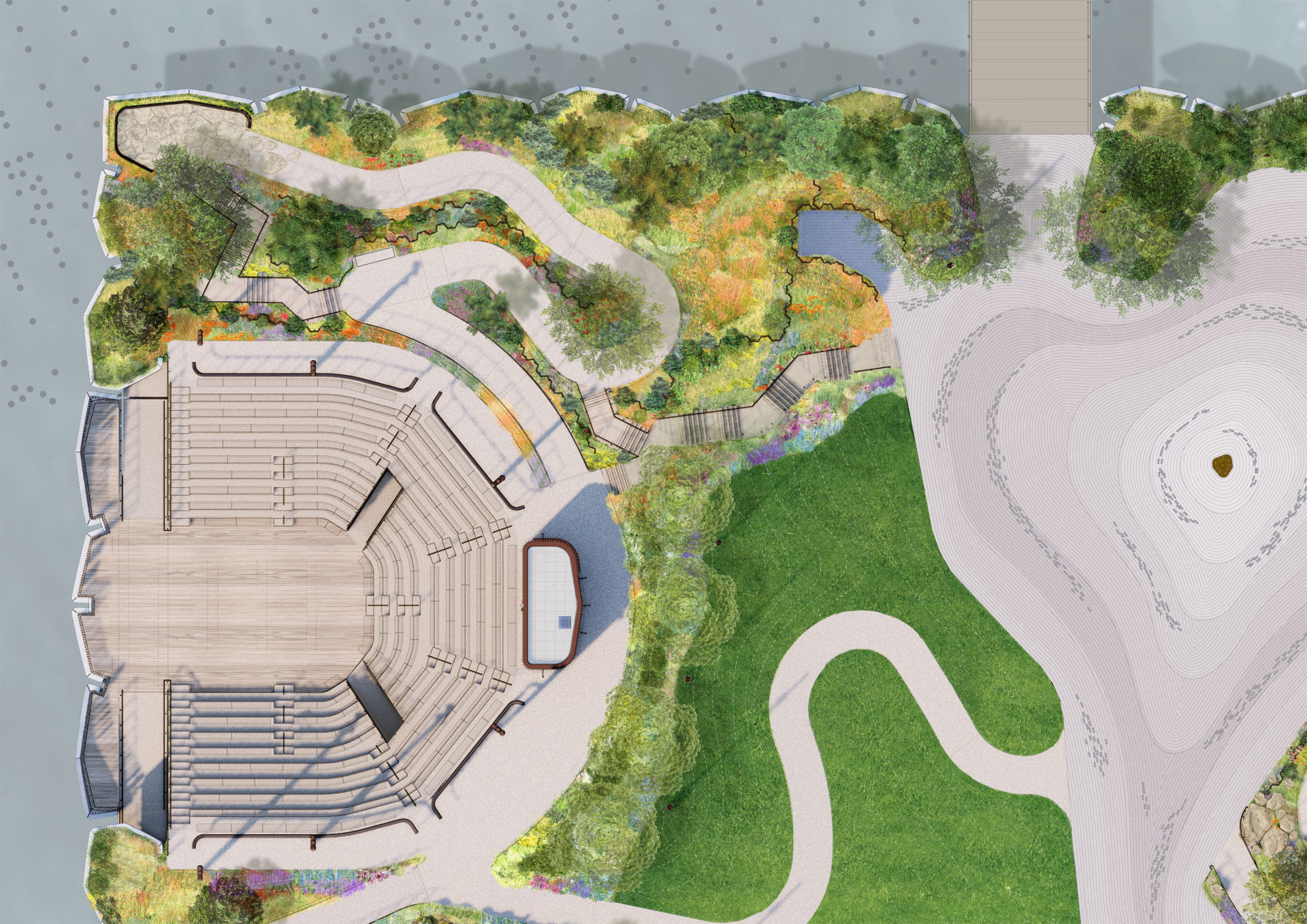

Anfiteatro
Lugar espacimiento
Estructura
Sección geologica

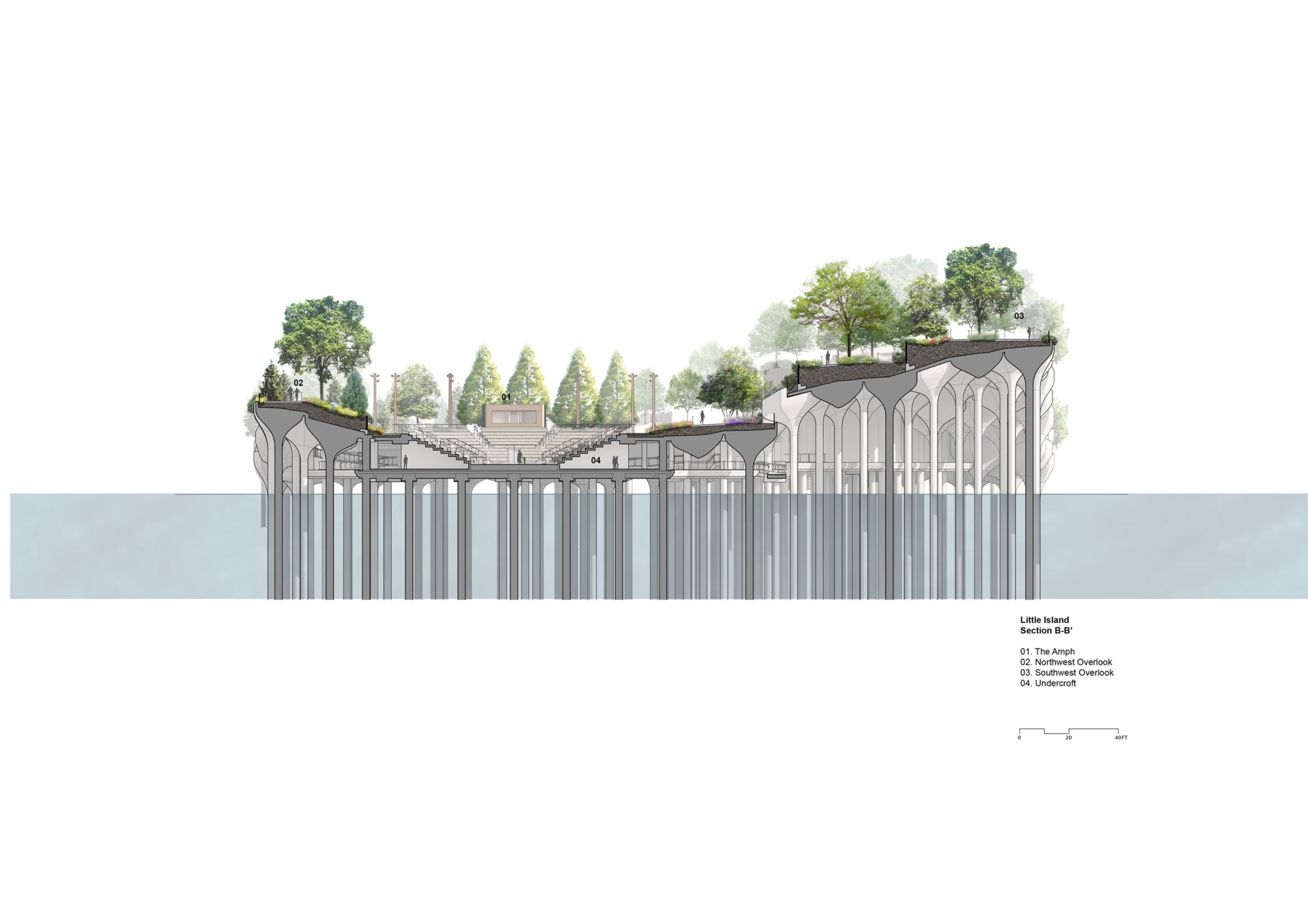

Seccion
Seccion
Axonometria jardineras
